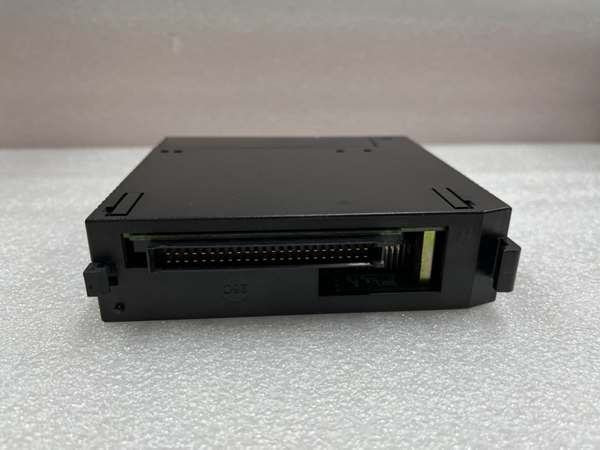

GE IC693APU301產品說明

GE IC693APU301是一款高性能的單軸運動控制模塊，屬于GE Fanuc 90-30系列PLC平臺。它專為工業自動化中的精確運動控制設計，能夠?qū)崿F(xiàn)單軸的伺服電機控制，廣泛應用于制造、包裝、材料處理等領域。

產品參數

工作電壓：24V DC。

輸入電壓范圍：-30V至+30V。

輸入電流：2mA。

輸出電流：最大20mA。

工作溫度范圍：0°C至60°C。

存儲溫度范圍：-40°C至85°C。

尺寸：120mm x 70mm x 35mm或127mm×102mm×51mm。

重量：約200g或0.8kg。

通信接口：支持Ethernet、RS-232、RS-485。

支持協議：Modbus、Profibus、EthernetIP。

產品規格

通道數：1路。

輸出類型：模擬量（0-10V、4-20mA）。

輸出電壓范圍：0-10V。

輸出阻抗：≤100Ω。

伺服循環更新：1毫秒。

通信港口：一個9針軸模塊；25針?biāo)欧B接。

運作模式：標準模式、追隨者模式。

模塊LED指示燈：EN1、EN2、STST、OK和CFG。

連接器類型：24針高密度、25針D型。

間隙寬度：單槽。

兼容CPU：CPU311、CPU313、CPU323、CPU331及以上。

兼容電纜：IC693CBL311(10 feet/3 meters)、IC693CBL319(3 feet/1 meter)等。

系列

GE IC693APU301屬于GE Fanuc的Series 90-30 PLC平臺。

特征

高精度控制：采用高精度DAC芯片，輸出信號穩定可靠。

靈活配置：可配置為標準模式或追隨者模式，滿足不同應用需求。

模塊化設計：易于安裝和擴展，可與其他模塊無縫集成。

快速響應：伺服循環更新時間為1毫秒，確?？焖倬_的運動控制。

診斷功能：具備開路檢測、短路檢測、過電壓檢測和欠電壓檢測。

多協議兼容性：通過RS-232/485接口支持Modbus RTU、SNP協議，可與HMI、SCADA系統或第三方PLC通信。

模塊化擴展：通過I/O總線連接模擬量輸入卡或數字量輸出卡，實現傳感器信號采集與執行機構控制的一站式整合。

寬溫工作范圍：0°C至60°C的工作溫度適應性，-40°C至85°C的存儲溫度耐受性，適用于冷庫、冶金車間等極端環境。

EMC防護：通過CE、UL認證，抗電磁干擾（EMI）與射頻干擾（RFI）能力突出，可安裝于變頻器、電機等強電磁源附近。

熱插拔支持：允許在系統運行時更換模塊，配合防靜電措施（如佩戴ESD手環），顯著降低維護風險。

圖形化配置工具：Proficy Machine Edition提供直觀的運動參數設置界面，支持實時監控軸狀態（位置、速度、誤差）與故障代碼解析。

固件遠程升級：通過以太網或串口更新模塊固件，無需拆卸硬件，減少停機時間。

狀態可視化：LED指示燈清晰顯示電源、通信、運行及故障狀態，便于現場快速排查問題。

作用

GE IC693APU301的主要作用是實現單軸的伺服電機運動和位置控制。它能夠精確控制機械部件的運動，廣泛應用于需要高精度運動控制的場景。

用途

制造業：用于汽車制造、電子制造、包裝機械等，控制機器人手臂、焊接設備、裝配線等。

材料處理：控制自動導引車（AGV）、傳送帶等設備。

過程控制：用于化工、制藥等行業的自動化控制。

安全系統：在緊急情況下快速停機。

應用領域

GE IC693APU301廣泛應用于需要高可靠性和高安全性的工業領域，如：

制造業：汽車制造、電子制造、包裝機械。

材料處理：倉庫自動化、物流中心。

過程控制：化工、制藥、食品飲料。

能源行業：發電廠、水處理廠
