Vibro-Meter VM600是瑞士Vibro-Meter公司推出的一款數字式機器保護系統，主要用于振動監測，以確保旋轉機械的安全運行，廣泛應用于電力、石油化工、石油以及船舶等行業。以下是其詳細介紹：

系統框架

6U 19″框架：型號為ABE040，鋁制結構，19”標準框架，6U高，有15個插槽用來固定各單槽或雙槽卡件，最多容納12個功能卡件。支持機柜或面板安裝，背板為VME總線，支持RAW、OC、Tacho總線傳輸，采用冗余電源供電，帶失電報警。其尺寸為482.6mm×265.9mm（19”×6U），重量約6.5kg（不帶電源及卡件）。

1U 19″框架：堅固的金屬結構，標準高度1U 19“，為VM600系列卡件提供安裝空間，適用于工業環境中需永久安裝在19“機柜或面板的設備。背板為VM600系統OC總線和電源分配，集成交流或直流輸入電源，后面安裝IOC輸入輸出卡件。其重量約2.5公斤（集成電源和卡件一起的情況下）。

部分卡件詳情

CPUM卡件：如200-595-100-032型號，是高可靠性的CPU模塊，工作電壓為24V DC±10%。支持Modbus RTU/TCP和Profinet協議，便于與SCADA、HMI和第三方PLC平臺集成。前面板有LCD，可實時監測參數，具備10000個系統/測量事件的記錄能力，通過VM600 MPSX軟件可實現快速診斷，單通道框架編程簡化了渦輪控制、振動分析或安全聯鎖的配置。該模塊提供機架控制器冗余（CPUR版本）和通用報警復位（AR）功能，符合ATEX、CE認證。

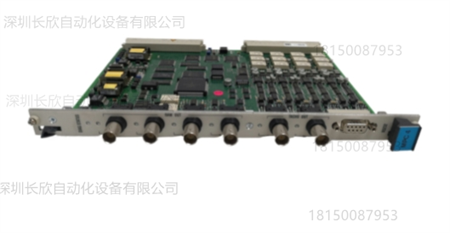

MPC4卡件：是高性能的數據采集單元，輸入通道為4個，頻率范圍為0-20kHz，采樣率高達51.2kHz，通信接口有Ethernet、USB，工作溫度為-10°C至60°C，防護等級為IP65。

IOC4T卡件：是輸入/輸出卡，有4個動態通道和2個速度通道，輸入信號類型為電壓、電流，輸出通道為數字輸出，采樣率可配置，工作溫度為-20°C至+70°C，符合IEC、UL等相關行業標準，具備CE認證。

電源規格

6U框架電源：RPS6U電源卡為框架中的其它卡件提供+5VDC、±12VDC電源，有交流和直流供電多種型號，交流輸入電壓范圍為90至264VAC，輸入頻率范圍為47至63Hz，直流輸入電壓范圍為18至58VDC。

1U框架電源：RPS1U系列電源模塊為信號處理卡件、輸入輸出卡件和繼電器卡件供電，輸出電壓為+5V、±12V DC。

環境參數

6U框架：運行溫度為-25°C至+65°C，儲存溫度為-40°C至+85°C，濕度最大為95%不凝結，可承受10至55Hz，0.35mm peak的振動，連續6小時，各個方向，以及15g peak，11ms，正弦半波脈沖的沖擊。

1U框架：運行溫度為0°C至+65°C，保存溫度為0°C至+90°C，濕度最大95%，非冷凝。
