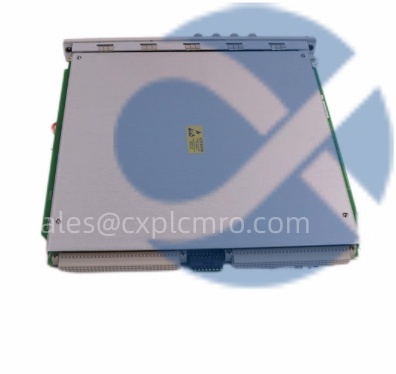

型號：350092 136180-01
品牌：BENTLY? (Bently Nevada)
系列：3500 機械保護系統
一款專為Bently Nevada 3500? 監測系統設計的1:1冗余電源模塊。該模塊是系統機架的電力核心，采用“主動-主動”并聯熱備架構，為框架內的所有監測、繼電器和通信模塊提供穩定、不間斷的直流電源。其設計確保了單一電源故障不會導致系統供電中斷，是實現高可用性機械保護系統的基石。
冗余架構：1:1 主動并聯冗余
輸出電壓：+5.1 VDC, ±15 VDC

產品概述

在機械保護系統中，監測模塊的“心跳”依賴于穩定、純凈的電力供應。一次意外的電源故障，可能導致整個保護系統失效，使關鍵機組在失去監控的狀態下運行，風險極高。BENTLY 350092 136180-01? 正是為根除這一單點故障而生的關鍵基礎設施組件。它不是普通的電源，而是內置于3500框架內部、專為苛刻工業環境設計的1:1冗余電源系統? 的核心模塊。您可以將一個3500框架視為一個獨立的“數據堡壘”，而BENTLY 350092 136180-01? 就是其內置的、永不間斷的雙路供電電網。

它的工作原理是簡單而優雅的“主動并聯負載均分”。當兩個350092? 模塊安裝在一個框架的兩個電源槽位(通常是框架最右側的槽位)時，它們會同時工作，各自平均分擔框架的總負載。這種“1:1”架構意味著，在任一時刻，兩個電源都在在線狀態，沒有切換延時。如果其中一個電源模塊因內部故障或外部輸入電源丟失而失效，另一個模塊會瞬間、無縫地承擔起全部負載，保證對后級監測模塊的供電零中斷。這種設計對于保護邏輯的連續性至關重要，因為它避免了在電源切換期間可能出現的監測數據丟失或繼電器狀態抖動。因此，BENTLY 350092 136180-01? 提供的不僅僅是電力，更是整個3500系統實現其高可用性承諾的底層保障，是構建符合API 670等嚴格標準保護方案的必要條件。

技術規格

產品型號：350092 136180-01

制造商：Bently Nevada? (現為 Baker Hughes 旗下公司)

產品類型：3500系統機架冗余電源模塊

冗余架構：1:1 主動并聯、負載均分

輸入電壓范圍：85 至 265 VAC, 47-63 Hz; 或 90 至 150 VDC

輸出電壓：+5.1 VDC (邏輯電源)， ±15 VDC (模擬電路電源)

輸出功率：單模塊最大輸出功率 65 瓦

負載均分：當雙模塊配置時，自動均分負載，不平衡度極低

故障切換：無間斷切換，一個模塊故障不影響框架供電

工作溫度：0°C 至 +65°C

冷卻方式：強制風冷(內置風扇)

前面板指示：電源狀態(PWR OK)、故障(FAULT)、交流/直流輸入(AC/DC)指示燈

認證：cULus Listed, CE Mark, 滿足API 670標準對電源系統的要求

主要特點和優勢

BENTLY 350092 136180-01? 的核心優勢在于其工程化的高可用性設計，它超越了簡單的備份概念。與采用“主-備”冷備份或需要復雜切換邏輯的電源系統不同，它的1:1主動并聯架構實現了真正的“無縫”冗余。兩個模塊在正常運行時都處于工作狀態，這不僅消除了切換時間，還使得兩個模塊的元器件處于相似的老化狀態，避免了長期備用的模塊在需要啟動時可能出現的失效風險。此外，均分負載的設計降低了每個模塊的工作應力，提高了單個模塊的可靠性和使用壽命，形成了“1+1>2”的系統級可靠性提升。

具體而言，它為關鍵保護系統帶來以下無可替代的價值：

真正的零中斷切換：當一個電源模塊發生故障時，供電的轉移是瞬時且平滑的，后級的監測器和繼電器模塊完全感知不到任何擾動。這對于關鍵聯鎖回路? 的穩定性至關重要，確保了保護邏輯在電源事件中不會產生誤動作或丟失狀態。

全面的狀態診斷與通信：模塊具備完善的自我診斷功能。它持續監測自身的輸入電壓、輸出電壓、溫度和風扇狀態。任何異常都會通過前面板清晰的LED指示燈(PWR OK, FAULT)和框架背板通信，將詳細的診斷信息(如“AC Fail”, “Over Temp”)發送給框架接口模塊，并上傳至上層監測軟件(如System 1)。這使得維護人員能夠?qū)崿F(xiàn)預測性維護，在冗余電源中的一塊報出早期預警(如風扇性能下降)時，就有計劃地進行更換，而不是等到完全失效。

寬范圍輸入與高兼容性：其寬幅的交流/直流輸入電壓設計(85-265VAC/90-150VDC)，使其能適應全球各種不穩定的工業電網環境，無需額外配置穩壓器。它被設計為3500框架的有機組成部分，與背板完美匹配，為所有3500系列監測器、繼電器和通信模塊提供精確、低噪聲的直流電源，這是確保振動、鍵相等模擬信號測量精度的基礎。

熱插拔維護能力：在雙電源冗余配置運行的情況下，可以對其中任一個電源模塊進行在線熱插拔更換，而無需關閉框架或中斷保護功能。這極大地簡化了維護操作，將平均修復時間(MTTR)降至最低，并保證了系統100%的在線可用性。

Technical Summary in English:

The BENTLY 350092 136180-01 is a 1:1 redundant power supply module engineered specifically for the Bently Nevada 3500 Machinery Protection System. Its fundamental purpose is to eliminate the single point of failure in the system’s power infrastructure, providing continuous, clean DC power to all monitoring, relay, and communication modules within the rack.

Its superiority lies in its active, load-sharing parallel architecture. Unlike standby backup systems, both modules operate simultaneously, each sharing approximately 50% of the total rack load. This design delivers two critical benefits: first, it enables true zero-interruption switchover. If one module fails, the other instantly and seamlessly assumes the full load with no detectable power glitch to the sensitive monitoring electronics. Second, it reduces electrical and thermal stress on each module, enhancing individual reliability. The module features comprehensive diagnostics, monitoring input/output voltage, temperature, and fan health, and reporting any issues via front-panel LEDs and the backplane to the supervisory system. With wide-range AC/DC input compatibility and hot-swappable design (in a redundant pair), it ensures maximum system uptime, allowing for maintenance or replacement without shutting down the critical protection functions. It is the foundational element that makes the 3500 system’s high-availability promise a reality.

應用領域

BENTLY 350092 136180-01? 的應用領域與其保護的3500系統完全一致，即所有對供電連續性有嚴苛要求、不允許保護功能有瞬間中斷的關鍵旋轉機械監測場景。它的存在不是為了應對常規的停電，而是為了抵御電源模塊自身的隨機故障、輸入線路的瞬時波動或中斷，確保監測系統“永遠在線”。

在發電廠，特別是核電機組或大型燃煤/燃?xì)怆娬局?，為汽輪機超速保護系統? 和振動監測系統? 供電的3500框架，必須采用此類冗余電源配置。法規和標準(如API 670)通常強制要求保護系統的電源必須具備冗余能力。在石油與天然氣行業，用于海上平臺或陸上液化天然氣廠的離心式壓縮機組? 和燃?xì)廨啓C(jī)? 的保護系統，其運行環境惡劣，供電質量可能不穩定，冗余電源是防止因電源問題導致非計劃停車的必備設計。同樣，在化工、冶金? 等流程工業中，保護大型高溫風機、燒結風機或關鍵泵組? 的監測系統，其電源的可靠性直接關系到整個生產流程的連續性和安全性。

其核心應用場景包括：

高可用性機械保護框架：任何按照API 670標準或更高內部規范設計的、要求電源冗余的3500監測框架。

安全相關系統：為接近或?qū)儆诎踩珒x表系統(SIS)范疇的機械保護功能(如超速跳閘)提供供電的機架。

無人值守或遠程站點：位于偏遠地區或無人值守站點的關鍵設備，其監測系統的電源必須具有最高的自持可靠性，以應對更長的維護響應時間。

對電源質量敏感的應用：監測系統機柜內可能存在大功率驅動器等干擾源，冗余電源的穩定輸出是保證高精度振動、鍵相測量不受影響的基礎。

集成與配置要點

集成BENTLY 350092 136180-01? 的核心在于理解并正確實施其“冗余對”的配置與接線規范。雖然其軟件配置相對簡單，但物理安裝和電氣接線的正確性是實現其設計功能的前提。

首先，必須遵循成對安裝? 的原則。一個3500框架的右側通常有兩個電源槽位，必須安裝兩個完全相同的350092模塊? 以構成冗余。單個模塊可以工作，但失去了冗余保護的意義。安裝時，確保模塊完全插入槽位并鎖緊，背板連接器接觸不良是隱蔽的故障源。

電氣接線是關鍵中的關鍵：

獨立的輸入電源：為了實現真正的冗余，兩個電源模塊的輸入電源必須來自不同的、獨立的供電回路(例如，不同的配電柜斷路器或不同的不間斷電源UPS輸出)。這是最常見的配置錯誤之一。如果兩個模塊接在同一路電源上，當該路電源故障時，冗余將完全失效。

正確的接線與標識：嚴格按照模塊端子定義和項目圖紙接線，確保交流火線(L)、零線(N)和保護地線(PE)連接正確牢固。建議對兩路輸入電纜使用不同顏色或編號進行清晰標識，便于日后維護和故障排查。

上電與狀態驗證：系統上電后，應立即觀察兩個電源模塊的前面板指示燈。正常情況下，“PWR OK”綠色指示燈應常亮，“FAULT”紅色指示燈應熄滅。通過3500框架接口模塊(如3500/22)連接上位配置軟件(如System 1)，在軟件中檢查兩個電源模塊的狀態應為“OK”，并可以查看各自的輸出電壓、負載百分比等詳細參數。驗證負載均分功能，通常每個模塊的負載應顯示在40%-60%之間。

維護與測試：定期(如在年度大修期間)應執行冗余功能測試。在系統運行時，安全地斷開其中一個電源模塊的輸入空氣開關，模擬其故障。觀察另一個模塊的“PWR OK”燈應保持常亮，框架內所有監測模塊應無任何復位或報警(與電源丟失相關的報警除外)。此測試驗證了冗余切換功能的有效性。

生命周期與采購建議

生命周期分析：BENTLY 350092 136180-01? 是Bently Nevada 3500系統的標準電源組件。3500系統作為全球機械保護領域的標桿平臺，擁有巨大的存量市場和持續的需求。該電源模塊目前處于成熟期，是現有系統維護、升級和部分新項目的標準配置和主力備件。制造商持續生產和供應該模塊，并為其提供全面的技術支持。

采購建議：對于所有新建的、要求高可用性的3500系統項目，BENTLY 350092 136180-01? 應以冗余對的形式（即一次采購兩臺）? 作為標準配置。這是滿足國際通用良好工程實踐和行業標準的基本要求。對于現有在役的3500系統，無論當前是否配置了冗余電源，該模塊都是最高優先級的戰略性備件。我們強烈建議用戶至少儲備一至兩套(2-4個模塊)作為備件。電源模塊由于其內部的電解電容等元件存在自然老化特性，是具有一定壽命的部件，有計劃地進行備件輪換是明智的預防性維護策略。采購時，務必確保新舊模塊的硬件版本和固件版本兼容。使用非原裝或未經嚴格測試的兼容電源風險極高，其輸出電壓紋波可能超標干擾敏感監測電路，冗余切換邏輯可能失效，甚至可能因設計缺陷導致輸出電壓異常而損壞后級昂貴的監測模塊。

我們的貨源承諾：我們深知，電源是系統穩定運行的基石，其可靠性不容妥協。我們提供的每一臺BENTLY 350092 136180-01? 模塊，均來自可靠、可追溯的供應鏈渠道，確保其原裝正品品質。在交付前，每件產品均需通過我們制定的嚴格檢測流程：包括外觀與接口檢查、輸入輸出特性測試(驗證寬電壓輸入范圍下的穩定輸出)、風扇運轉測試以及冗余配對功能模擬驗證(在測試臺架上驗證雙模塊均流及故障切換功能)。我們承諾所提供的產品性能符合原廠規格，并提供明確的質保。我們的技術支持團隊熟悉3500系統的供電架構，可為您提供配置與安裝指導。我們保持該關鍵備件的合理庫存，以確保在您需要時能夠快速交付，保障您保護系統的供電安全無虞。

Our Commitment to Service:

The integrity of a machinery protection system begins with a flawless power supply. We are your committed partner in securing this foundational layer. Every BENTLY 350092 136180-01? redundant power supply module we provide is sourced through a vetted and transparent global network, guaranteeing authenticity. Prior to dispatch, each unit is subjected to a comprehensive quality assurance regimen. This includes meticulous visual inspection, electrical testing to verify stable output within specification across the declared input range, functional validation of the cooling fan, and—critically—a paired operational test. This test simulates a real-world redundant configuration to confirm proper load-sharing behavior and seamless, zero-interruption takeover in the event of a simulated primary failure. We stand behind the performance and reliability of our products with a clear warranty. Our technical specialists are equipped to support your integration and testing procedures. By maintaining strategic stock of these essential components, we ensure rapid availability, helping you uphold the continuous, fault-tolerant operation that your critical protection systems demand.
