產品概述

在現代大型分布式工業控制系統中，數以萬計的傳感器、控制器、操作站和歷史服務器分散在廣闊的區域，它們每時每刻都在產生海量的帶時間戳的數據。當發生一個擾動或事故時，如何從這些分散的數據中精確還原事件的毫秒級甚至微秒級時序?答案依賴于一個單一、可信的“時間心臟”。ABB LDSYN-101? 正是800xA系統乃至全廠自動化網絡的“時間心臟”。它不是一個簡單的時鐘芯片，而是一個工業級的主時間服務器，負責接收高精度外部時間源(如GPS、北斗衛星信號或原子鐘)，并以多種標準協議將精準時間分發給網絡中的所有設備。

可以這樣理解它的角色：在一個由數百個“手表”(各類控制器、I/O站、工控機)組成的工廠里，LDSYN-101? 就是那個唯一接收國家授時中心無線電波的“母鐘”。它確保從控制室的操作員站到現場最遠的遠程I/O柜，所有設備的系統時間都與協調世界時? 保持同步。這種同步至關重要。例如，在電網擾動分析中，毫秒級的時間差可能導致事件因果關系的誤判;在生產線質量追溯中，分鐘級的時間錯亂可能導致批次混淆。LDSYN-101? 通過同時支持IRIG-B、PTP? 和NTP? 等主流工業授時協議，能夠滿足從最高精度(微秒級，用于故障錄波)到通用精度(毫秒級，用于SOE事件順序記錄)的不同層級需求，構建了一個分層、可靠的時間同步網絡，是保障工廠數字化、智能化分析的基礎設施。

技術規格

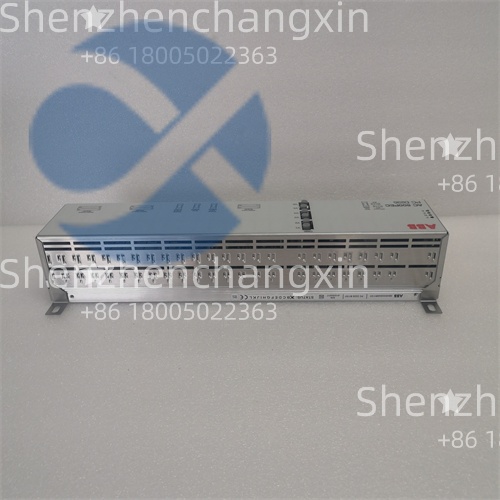

產品型號：LDSYN-101 (物料號: 3BHE005555R0101)

制造商：ABB

產品類型：同步主時鐘模塊/時間服務器

時間源輸入：

全球定位系統：內置或外接GPS接收機天線

外部時鐘輸入：支持IRIG-B， 1 PPS (每秒脈沖) 等信號輸入作為備用時間源

網絡時間協議：可作為NTP客戶端從上級網絡時間服務器獲取時間

時間輸出協議：

精密時鐘同步協議：IEEE 1588 Precision Time Protocol， 提供亞微秒級同步精度

網絡時間協議：NTP/SNTP， 提供毫秒級同步精度

IRIG-B：直流電平移位或調制(AM)信號輸出，用于直接連接對時設備

1 PPS：每秒脈沖輸出，用于精確對時測試

輸出接口：

網絡接口：用于PTP/NTP協議分發

電氣隔離的IRIG-B輸出端子

狀態與報警繼電器觸點

守時精度：在失去外部時間源后，依靠內部高穩晶振，仍能在較長時間內保持高精度(典型漂移<1微秒/秒初始值)

集成方式：通常作為特殊模塊安裝在800xA系統的一個節點(如AC 800M控制器機架或?qū)Ｓ猛ㄐ艡C架)中

工作溫度：0°C 至 +60°C (典型工業環境)

主要特點和優勢

ABB LDSYN-101? 的核心優勢在于其為大型工業自動化系統提供了統一的、高可靠性和高精度的“單一可信時間源”。在沒有它的情況下，各控制系統、子站和服務器依靠各自的內部時鐘運行，經年累月會產生顯著漂移，導致全廠數據時間戳混亂，使高級分析、故障診斷和合規性記錄變得幾乎不可能。LDSYN-101? 通過集成多種頂級時間源和分發協議，一攬子解決了這個根本問題。

其技術特性能為工廠運營帶來直接且關鍵的收益：

高精度事件順序記錄：為SOE? 系統提供毫秒級甚至更優的時間戳，當工廠發生跳車或擾動時，能夠從成千上萬個來自DCS、ESD、振動監測系統的離散事件中，精確重構事件發生的先后順序，極大縮短故障根本原因分析時間，這對提高裝置可靠性和減少非計劃停產至關重要。

支持分層時間同步架構：模塊的多協議支持能力允許構建最優的同步架構。例如，對時間最敏感的保護繼電器? 和故障錄波器? 可通過IRIG-B? 硬接線直接對時;整個800xA控制網絡? 內的控制器和I/O站可通過PTP? 實現亞微秒級同步;而車間的PLC、操作員站? 和歷史數據庫服務器? 則通過NTP? 同步。LDSYN-101? 可同時服務所有這些層次，確保全廠時鐘的一致性。

高可用性與無縫切換：模塊通常配置為從GPS? 和北斗? 等衛星系統獲取主時間源，并可配置IRIG-B? 或上級NTP服務器? 作為備用源。當主衛星信號因天氣或遮擋暫時丟失時，模塊能無縫切換到備用時間源，并依靠自身的高精度守時時鐘保持時間精度，實現“無間斷”授時，滿足高可用性系統的要求。

簡化系統集成與維護：作為一個經過ABB認證的800xA系統原生組件，LDSYN-101? 的配置、狀態監控和診斷都可以在熟悉的Control Builder? 或800xA系統架構? 中完成。其狀態(如GPS鎖定狀態、時間源質量、告警信息)可以直接集成到全廠監控畫面中，便于集中管理，無需維護多個獨立的時間服務器系統。

Technical Summary in English:

The ABB LDSYN-101 is a high-precision master clock module designed as the central time source for ABB’s 800xA distributed control system and the broader plant network. Its primary function is to acquire precise time from Global Navigation Satellite Systems (GNSS) like GPS, and distribute it synchronously to all time-sensitive devices across the automation hierarchy using industry-standard protocols.

The module’s key strength is its ability to serve as a Single Source of Truth? for time across the entire plant. It eliminates clock drift between disparate systems, which is fundamental for accurate event sequencing and data correlation. It supports a multi-tier timing architecture: it delivers sub-microsecond synchronization via IEEE 1588 Precision Time Protocol? for critical controllers and I/O, millisecond accuracy via NTP/SNTP? for servers and workstations, and direct hard-wired synchronization via IRIG-B? for protective relays and fault recorders. This flexibility allows for an optimized, cost-effective timing network. With redundant time source inputs (e.g., GPS as primary, IRIG-B as backup) and a high-accuracy holdover oscillator, it ensures continuous and reliable timekeeping even during temporary loss of external references. Integrated within the 800xA framework, it provides centralized configuration and diagnostics, making it the cornerstone for reliable sequence of event recording, precise data historization, and advanced plant-wide analytics.

應用領域

ABB LDSYN-101? 的應用貫穿于所有對事件時間順序、數據時間戳一致性有嚴格要求的流程工業、電力及基礎設施領域。它的價值在系統規模越大、自動化層級越復雜、對事故分析要求越高的場景中體現得越充分。

在電力行業，無論是火力發電廠、水電站還是變電站，精確的時間同步是SOE、故障錄波、功角測量? 和電網同步相量測量? 的基礎。LDSYN-101? 可以為全廠的DCS、ECS、繼電保護系統和PMU裝置提供統一時標，確保在電網故障時能精確分析保護動作序列。在大型石油化工? 聯合企業中，生產裝置、安全儀表系統和火氣系統往往是獨立但又需要聯動的。當發生安全報警時，需要精確判斷DCS的工藝報警與SIS的安全聯鎖動作誰先誰后，這完全依賴于一個統一的高精度時鐘。在長輸管線? 的SCADA系統中，各站場的控制器和流量計算機的時間必須嚴格同步，才能進行準確的管線物料平衡計算和泄漏檢測。

其關鍵應用場景包括：

全廠統一時鐘系統：作為大型流程工業(石化、冶金、造紙)全廠DCS、SIS、CCS、MES等系統的主時鐘。

電力系統同步：發電廠、變電站內用于同步DCS、NCS、故障錄波、保護信息管理子站等。

高精度事件順序記錄：為任何需要達到毫秒級SOE分辨率的分布式控制系統提供時間源。

跨系統數據集成：當需要將來自不同供應商的多個獨立系統(如第三方壓縮機控制系統、包裝線PLC)的數據進行關聯分析時，統一的時間基準是前提。

集成與配置要點

集成LDSYN-101? 是一項涉及網絡規劃、軟件配置和物理安裝的系統性工程，其成功的關鍵在于前期規劃和細致的調試。

首先，必須在系統設計階段就規劃好全廠的時間同步架構。需要確定哪些設備通過PTP同步，哪些通過NTP同步，哪些必須采用硬接線的IRIG-B。PTP網絡需要規劃透明時鐘? 或邊界時鐘? 交換機來保證精度。LDSYN-101? 通常被配置為網絡的PTP主時鐘? 和NTP服務器。

硬件方面，GPS/北斗天線? 的安裝至關重要。天線必須安裝在室外天空視野開闊? 的位置，遠離高大建筑物和可能產生射頻干擾的設備。天線饋線長度有限制，過長會導致信號衰減。天線應做好防雷接地。

軟件配置主要在800xA的工程環境中完成：

硬件組態：在Control Builder中，將LDSYN-101? 模塊添加到相應的硬件目錄中，并配置其基本參數，如時區、夏令時規則。

時間源配置：設置主用時間源(如GPS)和備用時間源(如外部IRIG-B輸入或上級NTP服務器)。

協議輸出配置：啟用并配置所需的PTP、NTP和IRIG-B輸出參數。對于PTP，需設置時鐘域、報文發送間隔等。

網絡配置：確保承載PTP和NTP協議的網絡交換機已正確配置(如啟用PTP透明時鐘功能，為NTP流量開放UDP 123端口)。

調試與驗證是關鍵的最后一步：

狀態檢查：上電后，通過模塊的指示燈和軟件狀態頁面，確認其已成功鎖定GPS衛星(“鎖定”狀態)。

客戶端同步測試：在各目標設備(控制器、操作站)上，檢查其系統時間是否已成功與LDSYN-101? 同步。在Windows系統上使用w32tm /query /status命令，在Linux系統使用ntpq -p命令查看NTP同步狀態。

精度驗證：對于PTP客戶端，在控制器或特定I/O模塊中查看其與主時鐘的偏移量。對于IRIG-B，可使用示波器檢查輸出波形質量。最終，可以通過在系統中人為觸發一個跨多個子系統的SOE事件，來驗證所有事件的時間戳是否在預期精度內一致。

生命周期與采購建議

生命周期分析：ABB LDSYN-101? 是800xA系統生態中用于解決時間同步問題的核心成熟組件。隨著工業物聯網和更高精度同步需求的發展，時間同步技術本身在持續演進(如更廣泛的PTP應用)。該模塊目前處于技術成熟期，是現有大量800xA系統的標準配置，并得到ABB的持續支持。對于新建的800xA項目，ABB會根據項目需求推薦此模塊或其后續演進型號。對于龐大的在役系統，它仍是關鍵的、無可替代的系統級組件。

采購建議：對于新建的大型800xA系統項目，如果對全廠時間同步有明確要求(特別是需要SOE或高精度數據關聯)，LDSYN-101? 或其后續型號是必須考慮的系統級組件，應在設計初期就納入規劃。對于在役的800xA系統維護和升級，該模塊是最高優先級的系統級備件。時間同步模塊的故障雖然不直接導致停產，但會使全廠失去時間基準，導致SOE系統失效、歷史數據時間戳混亂，其影響是隱蔽而深遠的。我們強烈建議用戶為關鍵工廠儲備至少一臺LDSYN-101? 作為備件。采購時，必須格外注意固件版本? 與現有800xA系統版本的兼容性，并確保配套的GPS天線及線纜? 型號正確。選擇來源可靠的模塊至關重要，劣質或未經校準的時鐘模塊可能導致授時精度不達標、守時性能差，或協議兼容性問題，最終導致全廠時間同步系統“靜默”失效。

我們的貨源承諾：我們(深圳長欣自動化)深知，時間同步是數字化工廠的隱形基石。我們所提供的每一臺ABB LDSYN-101? 模塊，均通過可追溯的全球供應鏈進行采購，確保其原裝正品品質與可靠的運行記錄。在交付前，每件產品均需通過我們嚴格的質檢流程：包括全面的外觀與接口檢查、上電自檢(驗證模塊啟動、指示燈狀態)、在測試環境中模擬GPS信號或接入測試時間源，驗證其NTP/PTP/IRIG-B協議輸出功能正常，并能成功與客戶端同步。我們確保所提供的產品功能完整、性能達標，并提供明確的質保承諾。我們的技術支持團隊了解時間同步系統的集成要點，可提供必要的咨詢。對于關鍵的系統級備件，我們致力于實現快速可靠的交付，助您維護工廠“時間神經系統”的精準與可靠。
