產品概述

在現代分布式控制系統中，控制器的“大腦”(CPU)需要與成百上千個分布在現場的“感官與手腳”(傳感器、執行器、驅動設備)進行高效對話。這種對話需要一個強大、標準化且可靠的“語言通道”。ABB CI854AK01? 模塊正是為AC 800M這個高性能控制大腦配備的、專門用于說PROFIBUS DP? 這種工業語言的“通訊官”。它不是一個簡單的信號轉換器，而是一個完整的PROFIBUS DP主站協議的硬件和固件實現。

在系統架構中，CI854AK01? 模塊被插入AC 800M控制器機架的通信單元插槽。它的核心作用在于，將控制器內部處理的總線數據，通過高效的協議棧，轉換成符合PROFIBUS DP-V1/V0標準規范的電氣信號和報文，通過其9針接口發送到現場總線網絡上。同時，它也實時接收來自網絡上所有從站(如遠程I/O站、變頻器、稱重儀表等)的數據，并將其整理、打包后傳遞給控制器。這相當于在控制器和廣闊的現場設備網絡之間建立起了一條確定性的、周期性的數據高速公路。通過這條高速公路，控制器可以以毫秒級的周期，可靠地讀取成千上萬個I/O點的狀態，并下達控制命令。在流程工業(如化工、制藥)和離散制造業中，CI854AK01? 是實現設備層與控制層無縫集成，構建靈活、高效分布式控制系統的基石。

技術規格

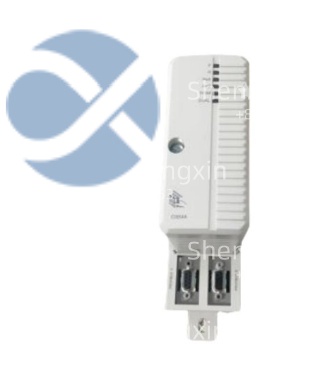

產品型號：CI854AK01 (完整物料號: 3BSE030220R1)

制造商：ABB

產品類型：現場總線通信接口模塊 (FTP – 現場總線通信接口)

適用控制器：ABB AC 800M 高性能控制器系列

總線協議：PROFIBUS DP? 符合 EN 50170 標準，支持 DP-V1 和 DP-V0

角色：DP主站 (Class 1)

通信速率：9.6 kbps 至 12 Mbps， 自動檢測或組態設置

最大從站數：最多可連接 125個? PROFIBUS DP 從站 (實際數量受總線負載和控制器性能限制)

最大I/O數據量：每個模塊最多支持 244字節輸入 + 244字節輸出 (循環數據)

接口：1個 9針 D-Sub 型接口 (符合 PROFIBUS 標準)

電氣隔離：總線接口與控制器背板之間具有電氣隔離

診斷功能：全面的診斷功能，可通過控制器軟件讀取模塊狀態、總線狀態及從站診斷信息

狀態指示：模塊前面板提供多個LED指示燈，用于顯示電源、運行、總線活動、錯誤等狀態

工作溫度：0°C 至 +60°C

主要特點和優勢

ABB CI854AK01? 的核心價值在于它為ABB旗艦控制系統提供了業界最廣泛使用的PROFIBUS DP現場總線主站接入能力。在工業自動化領域，PROFIBUS DP是連接PLC/DCS與分布式I/O、驅動裝置的事實標準之一。CI854AK01? 使得AC 800M控制器能夠無縫地接入這個龐大的生態系統，極大地?cái)U(kuò)展了系統的設備兼容性和集成能力。

其技術優勢為系統集成和穩定運行帶來關鍵價值：

廣泛的設備兼容性與系統開放性：作為PROFIBUS DP主站，CI854AK01? 可以連接任何符合標準的第三方從站設備，包括西門子、菲尼克斯等數百個品牌的遠程I/O、變頻器、電機啟動器、閥門定位器和智能儀表。這賦予了800xA系統卓越的開放性，保護了用戶在現有設備上的投資，并為新設備選型提供了最大靈活性。

高性能與確定性通信：PROFIBUS DP協議專為高速、周期性的I/O數據交換而設計。CI854AK01? 能夠?qū)崿F(xiàn)毫秒級甚至亞毫秒級的確定性數據刷新，確?？刂七壿嬆軌蚧谧钚碌默F(xiàn)場狀態快速執行，這對于快速過程回路和精確的順序控制至關重要。

強大的診斷與維護功能：模塊和控制器軟件提供了從網絡級到從站級乃至通道級的深度診斷。工程師可以在控制室的工程師站上實時監控整個PROFIBUS網絡的健康狀況，包括每個從站的在線/離線狀態、通信錯誤、模塊故障等。這極大地簡化了網絡調試和故障排查工作，能快速定位問題根源，減少非計劃停機時間。

高可靠性設計：模塊具備總線接口電氣隔離，可有效抑制現場總線上的共模干擾，提高在惡劣工業環境下的通信穩定性。其堅固的工業級設計確保了在振動、寬溫等條件下的長期可靠運行。

Technical Summary in English:

The ABB CI854AK01 is a PROFIBUS DP master communication interface module designed for the AC 800M high-performance controller within the ABB Ability? 800xA system. Its primary function is to serve as the gateway, enabling the controller to act as a Class 1 master on a PROFIBUS DP network, thereby connecting it to a vast array of distributed field devices.

The module’s key strength is its ability to provide seamless integration? into the widely adopted PROFIBUS DP ecosystem. It allows the AC 800M controller to communicate with and manage up to 125 PROFIBUS DP slaves, including remote I/O stations, variable frequency drives, motor starters, and intelligent field instruments from numerous vendors. This offers exceptional system openness and flexibility. It supports high-speed, deterministic data exchange (up to 12 Mbps), which is critical for real-time control applications. The CI854AK01 features robust diagnostics, allowing for comprehensive monitoring of the network, slave status, and communication health directly from the engineering software, significantly simplifying maintenance and troubleshooting. With its electrically isolated interface and industrial-grade construction, it delivers reliable performance in demanding plant environments, forming a dependable communication backbone for distributed control architectures.

應用領域

ABB CI854AK01? 的應用領域與PROFIBUS DP總線的應用范圍高度重合，特別適用于那些設備分布廣泛、對實時控制有要求、且設備供應商多元化的中大型流程工業和工廠自動化項目。

在汽車制造行業，整車廠和零部件廠的沖壓、焊接、涂裝、總裝生產線大量使用支持PROFIBUS DP的傳感器、執行器和機器人，CI854AK01? 使得AC 800M可以成為這些生產線的核心控制器。在食品飲料行業，混合、灌裝、包裝等生產線上的變頻驅動、稱重模塊和分布式I/O常采用PROFIBUS DP聯網。在水處理領域，分布在不同廠區的泵站、加藥間、濾池的遠程I/O柜也常采用此協議。此外，在化工、制藥、冶金等行業，用于連接現場智能儀表(如流量計、分析儀)和電機控制中心的接口也廣泛使用該模塊。

其典型應用場景包括：

分布式I/O網絡：作為主站，連接多個基于PROFIBUS DP的遠程I/O站(如ABB的S800 I/O或其他品牌)，構建控制系統的主I/O網絡。

驅動系統集成：連接生產線上的多臺變頻器(如ABB ACS800/880系列或其他品牌)，實現集中調速控制和狀態監控。

第三方設備集成：將支持PROFIBUS DP的智能設備，如條碼閱讀器、視覺系統、專用機床控制器等，無縫集成到800xA控制系統中。

系統擴展與互連：在大型工廠中，作為不同區域或單元控制系統之間的標準化數據交換通道。

集成與配置要點

集成CI854AK01? 模塊是一個涉及硬件安裝、網絡規劃和軟件組態的系統性工作，核心工具是ABB的工程軟件 Control Builder M? 或 Automation Builder。

硬件安裝相對直接：將模塊牢固地插入AC 800M控制器機架通信單元(如PM802F)的指定槽位。網絡布線的規范性至關重要：必須使用標準的PROFIBUS專用電纜和連接器。網絡拓?fù)渫ǔ榭偩€(xiàn)型，網絡兩端? 的連接器必須將終端電阻開關撥至“ON”，中間站點則設為“OFF”，這是保證信號完整性和通信穩定的基本要求。

軟件組態是核心，主要步驟包括：

硬件配置：在Control Builder的硬件配置視圖中，找到對應的AC 800M控制器和通信單元，在相應插槽中添加 “CI854AK01 PROFIBUS DP Master”? 模塊。

網絡參數設置：配置PROFIBUS網絡參數，如網絡名稱、波特率(通常設為自適應或最高12Mbps)。為該主站模塊分配一個唯一的PROFIBUS主站地址(通常為缺省值)。

從站設備組態：在硬件目錄中找到需要集成的從站設備的GSD文件(設備描述文件)并安裝。隨后，將該從站設備(如一個變頻器或遠程I/O頭)從目錄中拖放到CI854AK01主站下面。為每個從站分配唯一的PROFIBUS從站地址，這個地址必須與從站硬件上撥碼開關設置的地址完全一致。

I/O數據映射：為每個從站配置其輸入/輸出數據區(如PZD過程數據)，這些數據區會映射到AC 800M控制器的過程映像區中，供控制邏輯程序直接讀寫。

下載與調試：將完整的硬件配置編譯并下載到控制器。在線后，通過軟件中的網絡診斷工具，檢查所有從站狀態是否為“OK”，并可監視實時通信數據。

生命周期與采購建議

生命周期分析：ABB CI854AK01? 是AC 800M控制器平臺中用于PROFIBUS通信的成熟、經典接口模塊。PROFIBUS DP作為一項廣泛應用且非常成熟的現場總線技術，在未來相當長時間內仍將在全球存量市場中占據重要地位。該模塊目前處于技術成熟與穩定支持期。對于新建項目，如果涉及大量現有PROFIBUS設備或?qū)Υ藚f(xié)議有特定需求，它仍然是可靠的選擇。同時，它也是全球范圍內大量在役800xA系統進行維護、改造和擴展時的核心通信備件。

采購建議：對于新建的800xA系統項目，如果需集成大量第三方PROFIBUS DP設備，CI854AK01? 是標準且可靠的選擇。然而，對于全新的綠色項目，應評估是否直接采用PROFINET? 等工業以太網技術作為主要現場層網絡。對于在役的800xA系統維護，該模塊是高優先級的備件。由于一個CI854AK01模塊通常管理著數十甚至上百個從站設備，其故障會導致整條PROFIBUS網絡癱瘓，影響巨大。建議根據系統中此類模塊的數量?jī)?chǔ)備至少一個備用模塊。采購時，務必確認模塊的固件版本與現有控制器及工程軟件版本兼容。強烈建議從可靠渠道采購原裝正品，仿冒或翻新不良的模塊可能導致通信不穩定、網絡頻繁中斷或與特定從站不兼容等棘手問題。

我們的貨源承諾：我們深知現場總線通信的穩定性是整個控制系統流暢運行的命脈。我們所提供的每一臺ABB CI854AK01? 模塊，均源自經過嚴格審核的全球供應鏈，確保其原裝品質與可靠的運行歷史。在交付前，每件產品均需通過我們制定的嚴格質檢流程：包括全面的外觀與接口檢查、上電自檢(驗證所有狀態指示燈正常)、以及在專業的測試臺架上，將其接入一個包含多種從站(如I/O模塊、變頻器模擬器)的PROFIBUS DP測試網絡，驗證其能夠被正確識別為主站、成功完成網絡參數化、并與從站建立穩定的周期性數據交換。我們承諾所提供的產品功能完整、性能達標，并提供明確的質保。我們的技術團隊熟悉主流工控總線協議，可提供必要的集成支持。對于此類關鍵的網絡樞紐備件，我們致力于實現快速、可靠的交付，助您保障生產網絡通信的連續與穩定。

Our Commitment to Service:

Reliable fieldbus communication is the lifeline of industrial control. Every ABB CI854AK01 module we supply is sourced through a verified, quality-centric global network, guaranteeing its authenticity and performance. Prior to dispatch, each unit undergoes a rigorous, multi-step Quality Assurance (QA) process. This includes detailed physical inspection, a comprehensive power-on self-test to confirm all operational LEDs function as specified, and a critical functional test. This functional test involves integrating the module into a dedicated PROFIBUS DP test bench equipped with various slave devices to verify its full capability: correct recognition as a DP master, successful parameterization, and the establishment of stable, cyclic data exchange with all connected slaves. We stand behind the performance and compatibility of our products with a clear warranty. Our technical specialists are equipped to support your integration needs. By maintaining strategic stock of these essential communication gateways, we ensure swift availability, helping you safeguard the continuity and reliability of your critical control network communications.
