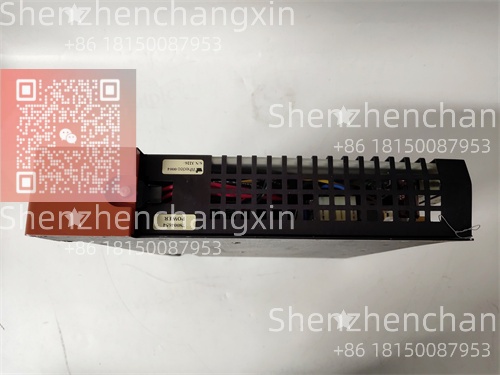

型號：7800-4654
品牌：WHEDCO
類型：單通道交流電壓隔離變送器
輸入范圍：0–120 V AC（可定制其他范圍）
輸出選項：4–20 mA 或 0–10 V DC（出廠設定）
一款**高精度、高隔離電壓信號調理模塊，專為電力系統與工業自動化設計。用于將危險或高電平AC電壓安全轉換為標準低電平DC信號，供PLC、DCS或RTU采集。原裝正品，全面測試，現貨供應，提供專業技術支持。
產品概述

在電力監控、能源管理及工業過程控制系統中，直接將高壓交流信號接入敏感的控制設備(如 PLC 模擬量輸入卡)不僅違反安全規范，還極易造成設備損壞。WHEDCO 7800-4654?正是為解決這一問題而設計的專用信號隔離與轉換模塊。它能將?0–120 V AC?的線路電壓(如 PT 二次側信號)精確、線性地轉換為?4–20 mA 或 0–10 V DC?的標準工業信號，同時提供高達?3750 V RMS?的輸入/輸出/電源三端電氣隔離，確保人員與設備安全。

我曾參與多個配電室智能改造項目，7800-4654?被廣泛用于采集變壓器低壓側電壓、UPS 輸出電壓或電機控制中心(MCC)母線電壓。其無源設計(僅需輸出回路供電，無需獨立輔助電源)極大簡化了安裝——只需串聯到 PLC 的 24 V 回路即可工作。此外，其真有效值（True RMS）響應能力確保了即使面對非正弦波形(如變頻器諧波干擾)，仍能準確反映電壓幅值，避免傳統平均值響應模塊的測量偏差。

技術規格

型號：WHEDCO 7800-4654

輸入：0–120 V AC(50/60 Hz，可選 0–240 V, 0–480 V 等)

輸入阻抗：>10 kΩ(最小負載影響)

輸出：

選項 A：4–20 mA DC(兩線制，回路供電)

選項 B：0–10 V DC(三線制，需外部電源)

精度：±0.2% of span(典型)

線性度：<±0.1%

響應時間：<200 ms

隔離電壓：3750 V RMS(1 分鐘，輸入/輸出/電源間)

工作溫度：-20°C 至 +70°C

安裝方式：DIN 導軌(TS-35/7.5 或 15 mm)

認證：CE, UL Recognized (File E154789)

主要特點和優勢

??真有效值（True RMS）檢測：準確測量含諧波的非正弦電壓

??高電氣隔離：3750 V RMS 保障系統安全，抑制地環路干擾

??無源設計（4–20 mA 型）：無需額外電源，節省柜內空間與布線成本

??寬工作溫度范圍：適應嚴苛工業環境

??DIN 導軌安裝：便于集成到現有控制柜，支持快速更換

該模塊常用于將 PT(電壓互感器)二次側 120 V AC 信號轉換為 4–20 mA，接入 Honeywell Experion、Rockwell ControlLogix 或 Siemens S7 系統，實現電壓越限報警、功率因數計算或能效分析。

英文描述（for international reference）:

The?WHEDCO 7800-4654?is a high-isolation AC voltage transducer designed for accurate monitoring of power systems. It converts 0–120 V AC input to a standard 4–20 mA or 0–10 V DC output with True RMS response and 3750 V RMS isolation, ensuring safe and reliable integration into SCADA, DCS, and PLC-based energy management applications.

應用領域

電力系統：變電站電壓監測、配電柜電能質量采集

工業自動化：電機電壓狀態反饋、UPS/發電機輸出監控

能源管理：樓宇 BAS 系統中的進線電壓采集

OEM 設備：作為內嵌式電壓傳感單元集成至控制面板

老舊系統改造：替代老式指針表或非隔離變送器，提升數字化水平

采購與技術支持建議

WHEDCO 7800-4654?目前仍處于現役生產狀態，由 WHEDCO(現為 AMETEK 集團旗下品牌)持續供貨。由于其在北美電力市場的廣泛應用，全球備件渠道較為穩定。

深圳長欣作為工業自動化元器件專業供應商，可提供?全新原裝 WHEDCO 7800-4654?模塊，并支持以下服務：

出廠參數驗證(輸入/輸出線性度、隔離耐壓測試)

輸出類型確認(4–20 mA 或 0–10 V)

技術選型支持(如需 0–240 V、0–480 V 等非標量程)

12個月質保 + 工程師級應用咨詢
