產品描述：

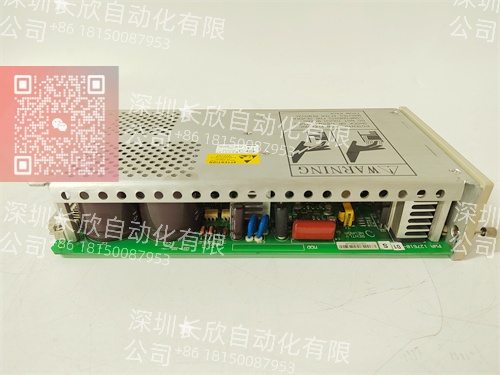

BENTLY 3500-15 127610-01 是一款 Keyphasor? 信號調理模塊，是 Bently Nevada 3500 機械保護系統中的關鍵組件。該模塊由 Baker Hughes(原 GE Bently Nevada)制造，負責對 Keyphasor 信號進行調理和處理。Keyphasor 信號提供每轉一次的定時脈沖，這對于振動監測中的相位參考至關重要。它確保了準確的速度測量、相位分析和同步數據采集，從而保護和管理渦輪機、壓縮機和泵等旋轉設備。

應用場景：

在大型天然氣壓縮站中，離心式壓縮機的持續運行至關重要。如果突然出現不平衡或不對中而未被檢測到，可能會導致災難性故障，造成數周的停機時間和數百萬美元的生產損失。BENTLY 3500-15 127610-01 模塊安裝在 3500 機架中，接收來自磁性傳感器(用于檢測壓縮機軸上的鍵槽或凹槽)的原始脈沖信號。該模塊對信號進行調理，將其轉換為干凈、標準化的方波脈沖。然后，該脈沖被分配到同一機架中的所有其他監測模塊(例如 3500/42 Proximitor Seismic)。它提供精確的旋轉時間參考，使系統能夠測量與軸角位置相關的振動幅度，從而能夠在不平衡、不對中和其他相位敏感故障變得嚴重之前很久就檢測到它們，從而實現計劃性預防性維護。

關鍵參數：

主要參數

值/描述

產品型號

3500-15 127610-01(通常稱為 3500/15)

制造商

Bently Nevada(Baker Hughes 旗下業務)

產品類別

Keyphasor 信號調理模塊

系統平臺

Bently Nevada 3500 系列機架

必須安裝在 3500 系列機架中才能獲得電源和通信。

主要功能

調理和分配 Keyphasor(每轉一次)信號

為振動分析提供關鍵的相位參考。輸入信號

接受來自無源接近探頭或磁性傳感器的信號

通常連接到 8mm 或 11mm 接近傳感器。

輸出信號

向機架中的所有監控模塊提供經過處理的鍵相脈沖

確保所有振動數據都與同一參考同步。

速度范圍

通常為 0 至 30.000 RPM(取決于連接的傳感器)

涵蓋大多數高速機械的運行范圍。

LED 指示燈

電源正常、信號存在、模塊正常、警報、危險

提供即時可視的健康和狀態指示。

電源

由 3500 機架背板供電(+15V、-15V DC)

無需外部電源;與 3500 系統無縫集成。

合規性

設計符合 API 670 機械保護系統標準

可靠性和性能的行業標桿。

技術原理和創新價值：

BENTLY 3500-15 127610-01? 不是簡單的信號中繼器;它是一個智能調節接口，對于高級診斷至關重要。

創新點 1：信號完整性和調節：軸觀察探頭的原始信號通常包含噪聲，且幅度會隨速度和探頭間隙的變化而變化。3500/15 模塊集成了復雜的濾波、放大和比較器電路。它將原始正弦波轉換為干凈的 TTL 兼容方波，具有一致的幅度和邊沿，且不受噪聲干擾。這確保每個連接的監控模塊都能接收到相同且精確的定時脈沖，這是進行精確相位和階次跟蹤分析的基礎。

創新點 2：系統級同步和診斷：單個 3500-15 127610-01 模塊對鍵相信號進行調節，并通過機架背板同時廣播到所有其他監控模塊。這保證了來自多個 X 和 Y 探頭的振動波形都與完全相同的旋轉參考同步。這種同步使得高級診斷成為可能，例如軌道圖、波特圖和瀑布圖，這些圖對于確定機器故障的根本原因至關重要。創新點3：冗余和可靠性設計：雖然單個3500/15模塊即可為整個機架提供服務，但關鍵設備通常采用雙探頭和雙3500/15模塊，并配置為冗余模式(二選一投票)。這種架構確保單個探頭或模塊故障不會導致關鍵相位參考信號丟失，從而避免代價高昂且不必要的設備停機。該模塊全面的LED診斷功能和持續的自檢功能進一步增強了系統的可靠性。
