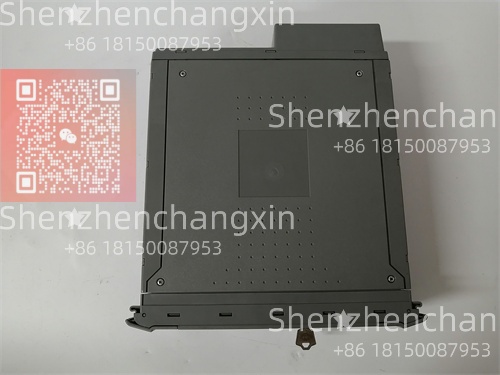

型號：T8110B
品牌：ICS Triplex (現屬施耐德電氣)
系統：Tricon 容錯控制系統 (v9 / v10 平臺)
產品類型：主處理器模塊 (Main Processor)
核心功能：Tricon系統的大腦，執行安全邏輯，管理三重化架構的同步、診斷和通信
ICS TRIPLEX T8110B? 是Tricon容錯控制系統（Tricon）的核心主處理器模塊。Tricon系統是全球領先的三重化（TMR）高可用性安全儀表系統（SIS），專為執行最關鍵的關斷和保護功能而設計，如緊急停車（ESD）、燃燒器管理（BMS）和火氣系統（F&G）。T8110B? 作為系統的“大腦”，它不是一個單處理器，而是包含三個完全獨立的、同步運行的微處理器通道。每個通道并行執行相同的用戶安全邏輯程序，并對輸入/輸出進行2oo3（三取二）表決，確保單一故障不會導致系統誤動作或失效，從而實現了極高的安全性和可用性。它是構建SIL 3等級安全系統的基石。

產品概述

在流程工業的安全保護領域，系統可靠性要求是極致的：不允許誤停車造成巨大生產損失，更不允許危險發生時系統拒動。ICS Triplex T8110B? 主處理器模塊正是為此而生的終極解決方案的核心。它基于“三重化冗余”(TMR)架構，將三個完全相同的處理器、電源和I/O通道集成在一個系統中。

T8110B? 模塊內部集成了三個獨立的微處理器，每個運行在自身獨立的時鐘和內存上。它們通過專用的高速交叉通道總線(稱為TriBus)進行毫秒級的同步和通信。在每一個掃描周期內，三個處理器執行完全相同的用戶邏輯程序。輸入數據來自三重化的輸入模塊，輸出指令由三個處理器分別產生，并在輸出模塊中進行“三取二”表決。這意味著，即使有一個處理器、一條通信路徑或一個I/O通道發生故障，系統仍能基于剩下兩個健康通道的結果做出正確決策，并立即報告故障，實現“容錯”。這種設計使得Tricon系統能夠同時滿足高安全性(防止危險失效)和高可用性(防止誤停車)這兩個看似矛盾的目標，而T8110B? 正是協調這一復雜、精妙過程的中樞神經。

技術規格

產品型號：T8110B

制造商：ICS Triplex (現隸屬于施耐德電氣)

所屬系統：Tricon v9 / v10 容錯控制系統

模塊類型：主處理器模塊

架構：三重模塊化冗余 (TMR)， 包含三個獨立的、同步運行的微處理器通道。

處理器：采用高性能的32位微處理器。

內存：配備充足的用戶內存，用于存儲操作系統、用戶應用程序和診斷數據。

掃描時間：支持快速的確定性掃描周期，滿足高速安全聯鎖要求。

通信與接口：

TriBus：內部高速交叉通道總線，用于三個處理器間的同步和數據交換。

控制網絡：支持TriStation 100/1000 編程和維護接口。

可選通信：通過安裝特定的通訊模塊(如TCM、NCM)，支持 Modbus、OPC、TCP/IP 等協議與DCS或其他系統集成。

I/O 支持：管理和控制安裝在同機架或擴展機架中的各類Tricon三重化或單通道I/O模塊。

診斷：內置全面的自診斷功能，持續監控處理器健康狀況、內存、通信和同步狀態。

LED指示：前面板提供詳細的LED狀態指示燈，顯示每個處理器通道(A, B, C)的電源、運行、故障和通信狀態。

工作溫度：0°C 至 60°C? (標準工業控制室環境)。

認證：符合IEC 61508標準，適用于SIL 3? 安全完整性等級的應用。

主要特點和優勢

ICS Triplex T8110B? 的核心價值在于其無與倫比的容錯能力和由此帶來的超高可用性。與傳統的單通道或雙冗余(DMR)系統相比，TMR架構提供了本質更高的安全性和在線維護能力。其“三取二”表決機制，使得單個隨機硬件故障或瞬態故障不會引發系統誤動作，極大減少了非計劃停車，同時確保在危險發生時保護功能絕對可靠。

另一個顯著優勢是在線維護和診斷。系統可以在不停機的情況下，診斷出故障的通道或模塊，并允許操作人員在線更換故障部件，而系統繼續在“二取二”的降級模式(仍安全)下運行。這為計劃性維護提供了極大的靈活性，確保了生產過程連續性的最大化。T8110B? 強大的處理能力和成熟的開發環境(TriStation 1131)使其能夠處理極其復雜的聯鎖邏輯，滿足現代大型工廠的安全控制需求。

三重化容錯設計：提供最高的安全性和可用性，單一故障不會導致系統誤動或拒動，滿足SIL 3要求。

在線診斷與維護：支持對處理器和I/O模塊的全面在線診斷，允許在線熱插拔更換故障模塊，實現接近100%的可用性。

確定性與高性能：提供確定性的掃描周期，確保安全邏輯響應的及時性和可預測性，適用于高速聯鎖應用。

全面的工程與診斷工具：配合功能強大、獲得TüV認證的TriStation 1131? 集成開發環境，進行邏輯編程、仿真測試、在線監控和詳細診斷。

強大的擴展與集成能力：支持本地和遠程I/O擴展，并通過多種通訊模塊與DCS、PLC及其他第三方系統無縫集成。

Technical Synopsis

The ICS Triplex T8110B? is the Main Processor Module for the renowned Tricon v9/v10 Triple Modular Redundant (TMR) safety instrumented system. It embodies the core of fault-tolerant control, housing three separate, synchronized microprocessor channels within a single module. Each channel executes identical copies of the user’s safety logic program in parallel. Input data is read from triple-redundant I/O modules, and the outputs from the three channels undergo a 2-out-of-3 (2oo3) voting process in the output modules. This architecture ensures that no single point of failure—whether in the processor itself, its memory, or the I/O communication paths—can cause a system shutdown or prevent a proper safety response. The T8110B manages this entire process, including inter-channel synchronization via the high-speed TriBus, comprehensive self-diagnostics, and communication with engineering workstations via the TriStation network. It is the cornerstone for building high-availability, ultra-reliable safety systems in the most critical applications, such as emergency shutdown (ESD) and fire and gas (F&G) systems, certified for use in SIL 3 applications per IEC 61508.

應用領域

ICS Triplex T8110B? 及其所屬的Tricon系統，專門應用于對安全性和可用性有極端要求的場合，其目標是防止災難性事故，并在故障發生時將影響降至最低。它常見于一旦發生事故可能導致生命危險、重大環境破壞或巨大經濟損失的流程工業。

在海上石油天然氣平臺和陸上油氣處理廠，它是緊急停車系統（ESD）? 和火氣系統（F&G）? 的核心控制器，負責在檢測到危險(如壓力超高、泄漏、火災)時，安全、有序地關停生產過程。在大型火力發電廠，它用作燃燒器管理系統（BMS）? ，確保鍋爐在啟動、運行和停爐過程中的絕對安全，防止爐膛爆炸。在石油化工領域，如乙烯、煉油等裝置中，它實現關鍵的安全聯鎖邏輯，保護反應器、壓縮機等昂貴設備。此外，它也應用于鐵路、地鐵等安全苛求系統的控制。

石油與天然氣：海上平臺及陸上終端的緊急停車系統(ESD)、火氣監測與控制系統(F&G)、過程關斷(PSD)。

電力行業：燃煤、燃氣電廠的燃燒器管理系統(BMS)、汽輪機危急跳閘系統。

化工與石化：反應器、裂解爐、高壓壓縮機等關鍵設備的安全聯鎖系統(SIS)。

關鍵基礎設施：需要極高可靠性和安全性的過程控制與關斷應用。

集成與配置要點

集成和配置一個以T8110B為核心的Tricon系統是一個高度專業化的工程過程，需要經過認證的工程師和嚴格的流程。

硬件集成：T8110B? 必須安裝在Tricon v9/v10 主框架的指定插槽中。它通過機架背板與電源模塊、I/O模塊及可能的通訊模塊連接。系統架構設計(如是否需要遠程I/O機架)需要在初期規劃好。

軟件配置是核心，必須使用專用的TriStation 1131? 工程軟件：

硬件組態：在軟件中定義機架類型、槽位分配，添加T8110B? 主處理器模塊及所有相關的I/O模塊、通訊模塊。

邏輯編程：使用符合IEC 61131-3標準的編程語言(如功能塊圖FBD、梯形圖LD、結構化文本ST)編寫安全聯鎖邏輯程序。

仿真與測試：利用TriStation強大的仿真功能，在不連接實際硬件的情況下，對邏輯程序進行徹底的測試和驗證。

下載與發布：將編譯通過的程序下載到T8110B? 主處理器中。程序會自動同步到三個處理器通道。

在線監控與診斷：通過TriStation軟件在線連接系統，實時監控變量狀態、邏輯執行、系統診斷信息(如處理器健康狀態、通信狀態、表決結果等)。

關鍵注意事項：

嚴格的安全生命周期管理：Tricon系統的應用必須遵循IEC 61511標準的安全生命周期，包括HAZOP分析、SIL定級、設計、安裝、調試、操作和維護等全過程。

版本管理與兼容性：T8110B? 的固件版本、TriStation 1131軟件版本以及I/O模塊的版本必須兼容。任何升級或更換都必須進行嚴格的兼容性檢查和影響評估。

程序備份的極端重要性：用戶的安全應用程序必須進行多重備份(異地備份)。這是系統恢復的基石，其重要性如何強調都不為過。

專業資質：系統的編程、修改和維護必須由經過專門培訓、具備相應資質的人員進行。

生命周期與采購建議

ICS Triplex T8110B? 是經典的Tricon v9/v10平臺的核心組件。該平臺技術成熟、可靠，在全球擁有海量的成功應用案例。目前，該平臺處于成熟支持期，施耐德電氣(收購了Triconex/ICS Triplex)仍在提供備件和技術支持。對于新建項目，可能會推薦更新的Tricon v11等平臺。因此，當前對T8110B的需求幾乎全部來自于現有在運Tricon系統的維護、現代化改造和備件儲備。

采購T8110B? 是一項高風險、高專業性的活動，必須遵循極其嚴格的流程：

精確備件匹配：必須提供完整的型號T8110B，并強烈建議核實固件版本。最穩妥的方式是向原系統集成商或最終用戶獲取準確的備件號。

兼容性確認：新模塊的固件版本需與現有系統中其他模塊(特別是通訊模塊)以及工程上使用的TriStation 1131軟件版本兼容。

災難恢復準備：在采購和更換前，必須確保擁有當前運行在控制器中的、經過驗證的、完整的應用程序（.m9b文件）的備份。沒有它，新處理器只是一個空殼，系統無法運行。

專業更換：主處理器的更換應由經驗豐富的、熟悉Tricon系統的工程師執行。更換后，必須使用備份的程序文件重新下載，并進行全面的功能測試和診斷檢查。

我們理解T8110B作為安全系統核心的極端重要性。我們承諾所提供的模塊均為原廠正品或可靠的、經過測試的兼容備件，來源清晰。我們強烈建議客戶在更換前，完成程序備份，并在可能的情況下，在測試機架中進行預加載和測試。我們的價值在于提供可靠的產品，并強調正確的操作規范和安全流程。我們強烈建議任何硬件更換和程序操作，都應在充分的安全預案和由合格人員指導下進行，確保您的終極安全屏障堅不可摧。
