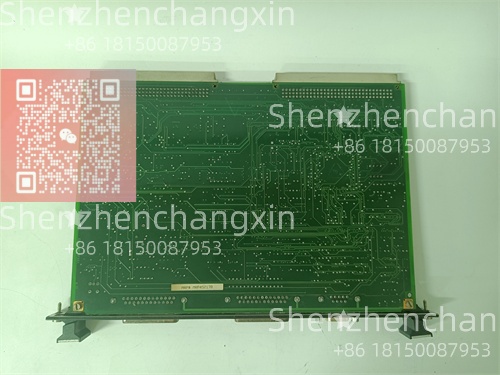

型號：IS200ERIOH1AAA
品牌：GE (通用電氣)
系統：Mark VIe 燃?xì)廨啓C(jī)/蒸汽輪機控制系統
產品類型：以太網遠程輸入/輸出通信接口模塊
核心功能：作為分布式IO網關，通過以太網連接遠程IO機架與主控制器GE IS200ERIOH1AAA? 是通用電氣Mark VIe Speedtronic?控制系統中關鍵的通信與擴展模塊。該模塊的核心角色是充當以太網遠程IO（ERIO）? 網關。它安裝在遠程IO機架(Expansion Rack)中，一端通過VME背板管理本機架內的各種本地IO模塊(如數字量輸入/輸出、模擬量輸入/輸出)，另一端則通過高速以太網(通常是雙重化網絡)與位于主控制柜中的控制器(如URxH系列)進行實時、確定性的數據交換。它極大地?cái)U(kuò)展了Mark VIe系統的物理IO覆蓋范圍，允許將IO機架分布式安裝在更靠近現場設備(如燃?xì)廨啓C(jī)輔機、蒸汽輪機閥門)的位置，從而減少長距離模擬信號電纜，提高信號質量、抗干擾能力和系統可維護性。

產品詳細說明

產品概述

在大型、復雜的燃?xì)廨啓C(jī)或聯合循環電廠控制系統中，現場測點(傳感器、執行器)數量龐大且分布廣泛。如果將所有信號都通過電纜直接拉到中央控制柜，將導致電纜成本高昂、安裝復雜且易受干擾。IS200ERIOH1AAA? 模塊的引入，正是為了解決這一難題，實現控制系統的分布式架構。

該模塊本質上是一個智能的、基于以太網的通信控制器。它被插入一個專門的遠程IO機架(通常稱為ERIO機架或擴展機架)中，并作為該機架的“主腦”。其內部運行著實時操作系統和通信協議棧，負責兩方面的核心任務：一是通過機架背板總線，以循環掃描的方式，讀取本地安裝的各種IO模塊(如DIDO、AIAO卡)的數據，并將輸出指令寫入相應模塊;二是通過其集成的以太網端口，使用GE Mark VIe系統專用的、確定性的C網協議(或兼容協議)，與主控制器(URxH)進行周期性的、同步的數據交換。這樣，主控制器“看到”的遠程IO點就像本地IO一樣，實現了數據的透明傳輸和集中管理，是構建大型、分布式Mark VIe系統的基石。

技術規格

產品型號：IS200ERIOH1AAA

制造商：General Electric (GE)

所屬系統：GE Mark VIe 控制系統

模塊類型：VME總線以太網遠程IO通信接口模塊

主要功能：遠程IO機架主控制器，負責本地IO管理及與主控制器的網絡通信

網絡接口：通常配備雙重化以太網端口(端口A和端口B)，支持冗余網絡連接，提高通信可靠性。

通信協議：支持Mark VIe系統專用的C網（Control Network）協議，實現與URx等控制器的高速、確定性數據交換。

背板總線：通過VME總線與所在機架內的其他IO模塊(如DIBR, AIAB, AOBC等)進行數據交換。

處理能力：內置處理器，負責管理IO數據掃描、通信協議處理及模塊診斷。

配置存儲：模塊本身通常不存儲最終硬件配置，配置信息存儲在主控制器中，并通過網絡下裝。

診斷功能：提供模塊狀態、網絡連接狀態、背板通信狀態等診斷信息。

LED指示：前面板提供詳細的LED指示燈，顯示電源、運行、故障、網絡鏈路/活動狀態。

工作溫度：適用于工業控制柜環境，通常為 0°C 至 +60°C

主要特點和優勢

GE IS200ERIOH1AAA? 的核心價值在于其實現了控制系統的分布式架構和網絡化集成。它將傳統的集中式IO轉變?yōu)殪`活的分布式IO，帶來了革命性的優勢。通過將IO機架布置在設備附近，可以極大減少?gòu)膫鞲衅?執行器到IO柜的模擬信號電纜長度，不僅節省了大量電纜和橋架成本，更顯著降低了信號衰減和電磁干擾的風險，提高了整個控制系統的信號質量和可靠性。

其次，它增強了系統的可擴展性和靈活性。當需要增加新的測點時，只需在就近的遠程IO機架中增加相應的IO模塊，并通過網絡進行軟件配置，而無需鋪設長距離電纜回主控室。此外，雙重化以太網設計提供了高可用性的通信路徑，單一網絡故障不會導致數據丟失，符合燃?xì)廨啓C(jī)等關鍵控制系統的冗余要求。該模塊與Mark VIe生態系統深度集成，通過統一的ToolboxST軟件進行配置和管理，使得分布式系統的組態和維護與集中式系統一樣直觀、高效。

實現分布式控制：允許將IO機架安裝在現場設備附近，大幅減少模擬信號電纜，降低成本并提高抗干擾能力。

高可靠性網絡通信：雙重化以太網端口支持冗余網絡連接，確?？刂破髋c遠程IO之間通信的連續性和高可用性。

無縫系統集成：作為Mark VIe系統的原生組件，與URx控制器、ToolboxST工程軟件完美集成，配置和診斷體驗流暢。

強大的擴展能力：輕松支持系統IO點的擴展，便于工廠改造和升級，無需改動主控制柜結構。

集中化管理：盡管IO物理位置分散，但所有IO點的邏輯編程、監控和診斷仍可在工程師站上通過ToolboxST集中完成，維護便捷。

Technical Synopsis

The GE IS200ERIOH1AAA? is an Ethernet Remote I/O (ERIO) communication interface module for the GE Mark VIe turbine control system. It serves as the master controller for a distributed I/O rack, enabling a scalable and robust control architecture. Installed in a remote expansion rack, the module manages all local I/O modules (digital, analog) via the VME backplane. Its primary function is to bridge the gap between these local I/Os and the central Mark VIe controller (e.g., a URxH unit) over a high-speed, deterministic dual-redundant Ethernet network, typically using GE’s proprietary C-Net protocol. This design allows for placing I/O racks close to field devices like valves and sensors on the turbine deck, drastically reducing long and costly analog wiring runs, improving signal integrity, and enhancing overall system maintainability. The IS200ERIOH1AAA handles real-time data exchange, protocol processing, and comprehensive self-diagnostics, making it a critical enabler for modern, networked control system topologies in power generation applications.

應用領域

GE IS200ERIOH1AAA? 的應用與需要大規模、分布式IO的Mark VIe控制系統場景緊密相連。它特別適用于物理范圍廣、測點分散的大型動力島。

在大型燃?xì)廨啓C(jī)或聯合循環電廠中，主機(燃?xì)廨啓C(jī))本體的關鍵控制(如燃料、點火、清吹)通常使用位于主控柜的本地IO。而大量的輔助系統，如燃機罩殼風機冷卻系統、潤滑油系統、危險氣體檢測系統、蒸汽輪機的疏水系統、以及電廠公用系統(如空壓機、循環水)的監測與控制，其測點分布廣泛。使用ERIO機架，可以將這些IO點就近處理，然后通過一根(或一主一備兩根)以太網光纜回傳至主控室，架構清晰，成本效益顯著。在化工、油氣領域的壓縮機驅動機組中，同樣可以采用此方案將IO擴展至壓縮機本體附近的防爆柜內。

燃?xì)廨啓C(jī)/蒸汽輪機電廠輔助系統：潤滑油、控制油、燃料前置、罩殼通風、火災保護、蒸汽疏水等系統的IO點接入。

聯合循環電廠：將余熱鍋爐(HRSG)區域、汽機廠房(Steam Turbine Island)的分散測點接入統一的控制系統。

分布式IO應用：任何需要將Mark VIe控制系統IO擴展到遠離主控制柜數百米外的設備集群的場景。

系統改造與擴展：在現有Mark VIe系統中增加新的監測或控制區域時，無需擴展主柜，可通過增加ERIO機架實現。

集成與配置要點

集成IS200ERIOH1AAA? 模塊，本質上是構建一個完整的遠程IO站，并使其與主控制器協同工作。這涉及硬件安裝、網絡規劃和軟件配置。

硬件安裝與網絡：模塊必須正確插入專用的VME擴展機架的指定槽位(通常是控制器槽位)。該機架還需安裝電源模塊和所需的各種IO模塊。網絡連接是關鍵：模塊的雙以太網端口需通過網線(或經光電轉換器)連接到主控制器的雙重化C網交換機上。網絡布線(特別是光纖)需注意冗余路徑的物理隔離，IP地址需預先規劃并確保唯一性。

軟件配置是核心，在ToolboxST軟件中完成：

硬件配置：在控制器項目中，添加遠程IO機架，并指定其類型為以太網遠程IO。然后在機架配置中，添加ERIOH1AAA模塊，并為其分配正確的IP地址、子網掩碼和網關。這是通信建立的基礎。

IO模塊配置：在遠程機架中，像配置本地機架一樣，按實際槽位添加和配置各個IO模塊(如DI、DO、AI、AO模塊)。

點映射與邏輯關聯：配置好的遠程IO點(如%I, %Q地址)會自動集成到控制器的全局變量表中。在控制邏輯圖(Control Block Diagram)中，可以像使用本地IO點一樣，直接引用這些遠程點。

下載與同步：將完整的項目配置(包含控制器和所有遠程IO配置)下載到主控制器(URx)中。控制器啟動后，會通過以太網自動將配置下發給各個ERIO模塊，并建立通信。

關鍵注意事項：

IP地址規劃與管理：必須為每個ERIO機架規劃并設置唯一的、與控制器網絡同網段的IP地址。地址沖突將導致通信失敗。強烈建議建立并維護一份網絡地址分配表。

固件版本兼容性：ERIOH1AAA模塊的固件版本必須與主控制器(URx)的固件版本以及ToolboxST工程軟件的版本兼容。不兼容是遠程IO站無法上線的最常見原因之一。

網絡冗余與診斷：確保雙重化網絡正確連接。在ToolboxST的在線診斷中，可以查看每個ERIO模塊的網絡連接狀態(端口A/B)、數據交換周期和錯誤計數，這是排查網絡問題的主要工具。

配置備份：整個項目的配置(包括所有遠程IO站的詳細設置)必須定期備份。更換ERIOH1AAA模塊后，只需重新下載項目配置，新模塊會自動從控制器獲取配置。

生命周期與采購建議

GE IS200ERIOH1AAA? 是構建分布式Mark VIe系統的標準組件，處于成熟應用與維護期。隨著GE將這部分業務出售給艾默生（Emerson），該產品現由艾默生(通過其繼承自GE的資產)提供持續支持。當前需求主要來源于現有系統的維護、網絡擴展和備件儲備。對于新建項目，艾默生可能會推薦更新的IO產品線，但對于已安裝系統，ERIOH1AAA? 是確保兼容性和延續性的標準備件。

采購此模塊主要用于：

故障更換：當遠程IO站因通信模塊故障而離線時更換。

系統擴容：為現有系統增加新的遠程IO站。

預防性備件：作為關鍵網絡組件進行儲備。

采購時必須極其注重版本匹配和來源可靠性：

精確型號與版本：確認完整的部件號IS200ERIOH1AAA，并盡可能查明現有系統中正常模塊的固件版本（FW Revision）。直接從艾默生或其授權渠道采購，并要求版本一致，是避免兼容性問題的最佳實踐。

系統配置備份：在采購和更換前，必須已通過ToolboxST軟件備份了整個控制器的項目文件(.tlm和.m6b文件)。新模塊是“空”的，其運行完全依賴于控制器下發的配置。

專業更換與測試：更換模塊后，需要重新下載配置。之后必須在ToolboxST中驗證該遠程IO站的所有模塊是否成功上線，并逐一測試關鍵IO通道的信號。同時，需檢查網絡診斷狀態，確保冗余鏈路工作正常。

我們理解分布式IO對系統穩定運行的重要性。我們承諾提供的IS200ERIOH1AAA? 模塊為原廠正品，來源清晰可靠。除了提供產品，我們更強調規范的操作流程：確認版本、備份配置、規劃IP、更換后驗證。我們建議在可能的情況下，在測試環境中對新備件進行預配置和基本通信測試。我們的目標是確保您能獲得可靠的產品與專業的支持，保障您分布式控制網絡的穩定與暢通。
