型號：IS200STAOH2AAA
品牌：GE (通用電氣)
系統：Mark VIe 燃?xì)廨啓C(jī)/蒸汽輪機控制系統
產品類型：靜態模擬量輸出模塊
核心功能：為過程控制提供高精度、隔離的模擬量電流/電壓信號，用于驅動調節閥、定位器、變頻器等設備

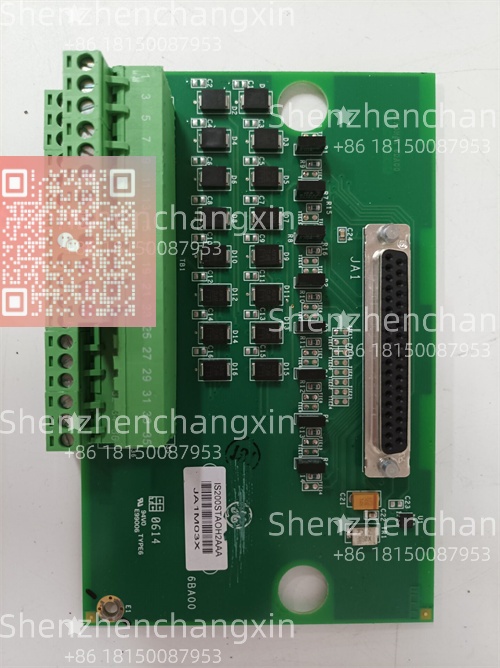

GE IS200STAOH2AAA? 是通用電氣Mark VIe控制系統中的一種高精度模擬量輸出模塊。該模塊負責將控制系統內部的數字量計算結果，轉換為連續、可調的工業標準模擬量信號(如4-20mA或0-10VDC)，并驅動現場的執行機構。與專用于快速伺服閥控制的DSPX模塊不同，STAO? 模塊是一種“靜態”輸出，更側重于過程變量的精確、穩定調節。它通常用于控制燃?xì)廨啓C(jī)或蒸汽輪機輔助系統中的調節閥、變頻器速度給定、擋板開度等，實現對壓力、流量、溫度等過程參數的連續控制。其高精度、高穩定性和電氣隔離特性，確保了控制指令能夠準確、可靠地送達現場設備。

產品詳細說明

產品概述

在Mark VIe控制系統中，IS200STAOH2AAA? 是連接數字控制世界與連續模擬過程的關鍵橋梁。當控制器的算法計算出需要對某個過程變量(例如，潤滑油壓力、冷卻水流量)進行調節時，會生成一個數字量設定值。STAO? 模塊的任務，就是精確、穩定地將這個數字指令“翻譯”成現場執行器能夠“理解”的模擬量信號。

該模塊通常安裝在Mark VIe的I/O機架中。它通過背板總線接收來自控制處理器(URxH)的數字指令，經由內部的高精度數模轉換器(DAC)和信號調理電路，生成隔離的、可編程的電流或電壓輸出。與繼電器輸出(開/關)不同，它的輸出是連續變化的，能夠?qū)崿F(xiàn)對執行機構的精確、漸進式控制。例如，它可以將一個0-100%的開度指令，精確地轉換為一個4-20mA的電流信號，驅動一個氣動調節閥的定位器，從而線性地改變閥門開度，最終精確控制流量。其“靜態”特性意味著其輸出更新速度適用于大多數過程控制回路，而非像燃料閥伺服控制那樣需要極高的動態響應。

技術規格

產品型號：IS200STAOH2AAA

制造商：General Electric (GE)

所屬系統：GE Mark VIe 控制系統

模塊類型：VME總線靜態模擬量輸出模塊

輸出通道：通常提供多個獨立隔離的模擬量輸出通道(例如4個)。

輸出信號類型：可配置為電流輸出(典型為 4-20mA)或電壓輸出(典型為 0-10VDC? 或 ±10VDC)。

輸出負載能力：對于電流輸出，通?？沈?qū)動最高500-750歐姆的負載。

分辨率與精度：高分辨率(如16位)，具備高精度(典型誤差<0.1% of span)和低溫度漂移特性。

隔離：通道與背板邏輯之間、通道與通道之間通常具有電氣隔離，防止接地環路干擾和信號串?dāng)_。

更新速率：輸出刷新速率與控制器掃描周期同步，滿足典型過程控制需求。

診斷功能：可能包含輸出回路開路/短路檢測、超量程報警等基本診斷。

LED指示：提供電源、運行狀態及可能的每通道狀態指示。

工作溫度：標準工業級，0°C 至 +60°C。

安裝：插入Mark VIe I/O機架的指定VME插槽，并通過前端連接器或配套的端子板連接現場信號線。

主要特點和優勢

GE IS200STAOH2AAA? 的核心優勢在于其高精度輸出和卓越的抗干擾能力。其高分辨率DAC和精密的信號調理電路確保了控制指令能夠被無失真、低誤差地轉換為現場信號，這對于需要精細調節的過程至關重要。通道間和系統間的電氣隔離，有效切斷了噪聲和地電位差傳入敏感控制系統的路徑，保證了信號的純凈度和系統整體的可靠性。

與DSPX模塊相比，STAO? 更通用、更經濟，適用于對動態響應要求不苛刻的連續調節場合。與繼電器輸出相比，它提供了無級調節的能力。其靈活的軟件配置(通過ToolboxST)允許工程師根據現場設備的需要，輕松設定輸出類型(電流/電壓)、量程范圍以及故障安全值，極大地增強了應用的靈活性。作為Mark VIe生態系統的一部分，它享受集中化的配置、監控和診斷，簡化了工程和維護工作。

高精度與穩定性：提供高分辨率、低漂移的模擬量輸出，確保過程控制回路的精確性和重復性。

靈活的電氣隔離：輸出通道通常與邏輯側及其他通道隔離，有效抑制工業現場常見的共模噪聲和地環路干擾，提高信號完整性。

可配置的輸出類型：可通過軟件靈活配置為電流(4-20mA)或電壓(0-10V等)輸出，適應不同的現場執行器需求。

集成診斷與保護：內置輸出開路/短路檢測等診斷功能，可提前預警故障，并支持設置故障安全輸出值(如保持、上電至預定值)。

無縫的Mark VIe集成：通過ToolboxST軟件統一配置、校準和監控，與控制器無縫交互，簡化系統工程。

Technical Synopsis

The GE IS200STAOH2AAA? is a Static Analog Output module for the GE Mark VIe turbine control system. It functions as a high-precision interface that converts digital control commands from the main processor into isolated, analog current or voltage signals for field devices. Typically featuring multiple channels, each can be independently configured to output standard industrial signals like 4-20mA (for driving valve positioners, I/P transducers, or variable frequency drives) or 0-10VDC. Key to its design is high accuracy, stability, and channel-to-channel isolation, which prevents ground loops and electrical noise from corrupting the critical control signal. Installed in a Mark VIe I/O rack, it receives setpoints via the VME backplane and delivers precise, continuous control outputs for modulating process variables such as pressure, flow, or level in turbine auxiliary systems. Its configuration and diagnostics are fully integrated within the Mark VIe engineering environment using ToolboxST software.

應用領域

GE IS200STAOH2AAA? 廣泛應用于需要連續、精確調節控制的燃?xì)廨啓C(jī)、蒸汽輪機及其輔助系統中。它不用于燃料閥等需要毫秒級快速響應的伺服控制(那是DSPX模塊的領域)，而是用于各種過程控制回路。

典型應用包括：控制潤滑油壓力調節閥，通過輸出4-20mA信號給電液轉換器(I/P)或智能定位器，維持油壓恒定;控制風機或泵的變頻器（VFD）速度給定，以調節冷卻水流量或風量;為蒸汽輪機旁路閥或抽汽調節閥提供開度指令;在聯合循環電廠中，控制余熱鍋爐（HRSG）的給水調節閥等。簡而言之，任何需要Mark VIe系統輸出一個連續變化的標準模擬信號來控制現場調節型設備的場合，都可能使用STAO? 模塊。

輔助系統過程控制：潤滑油、控制油、密封油系統的壓力調節;冷卻水系統的流量/溫度調節。

變頻驅動控制：為風機、泵、壓縮機的變頻器提供速度給定信號(4-20mA或0-10V)。

閥門定位控制：驅動氣動或電動調節閥的智能定位器，實現閥門開度的精確控制。

設定點輸出：向其他子系統或記錄儀提供模擬量設定點或參考信號。

集成與配置要點

集成IS200STAOH2AAA? 模塊需進行正確的硬件安裝、電氣接線和軟件組態。

硬件與電氣集成：

機架安裝：模塊需插入Mark VIe I/O機架指定的VME槽位。

現場接線：輸出信號線連接至配套的端子板。必須嚴格遵循圖紙，區分電流輸出與電壓輸出的接線方式，并正確連接回路電源(如果外部供電)。對于電流輸出，需確?，F(xiàn)場負載(如定位器線圈)阻抗在模塊驅動能力范圍內。使用屏蔽雙絞線，并在控制系統側單端接地，以抗干擾。

軟件組態（使用ToolboxST）：

硬件配置：在ToolboxST的硬件配置中，在對應槽位添加“STAO”或“Analog Output”模塊，并選擇正確型號(如IS200STAOH2AAA)。

通道參數設置：這是關鍵步驟。為每個使用的通道配置：

輸出類型：選擇“4-20mA”、“0-10VDC”等。

工程量程與信號量程映射：定義控制邏輯中的工程量(如0-100%開度)與輸出信號(如4-20mA)的對應關系。

故障安全值：設置當模塊故障或通信丟失時，輸出的安全狀態(如保持在最后值、跳變到最小值4mA、或跳變到預設的安全值)。

邏輯關聯：在控制邏輯圖中，將控制算法功能塊的模擬量輸出變量連接到該STAO模塊的硬件通道地址。

測試與校準：

軟件測試：在ToolboxST中使用“測試模式”(Test Mode)或強制輸出特定值，然后用萬用表在端子板測量實際輸出電流/電壓，驗證信號是否準確。

回路測試：與現場設備聯調，觀察執行器(如閥門)動作是否與指令一致，并進行必要的零點和滿量程校準。

關鍵注意事項：

負載匹配：配置為電流輸出時，必須確保整個回路的總負載電阻(包括線阻和設備輸入阻抗)不超過模塊的最大驅動能力。負載過重會導致輸出下降或模塊損壞。

屏蔽與接地：模擬信號線必須采用屏蔽電纜，且屏蔽層僅在控制系統端單點接地，現場端懸空并做好絕緣，這是防止干擾的黃金法則。

故障安全值設置：必須根據工藝安全要求，謹慎設置每個輸出通道的“故障安全值”。例如，一個冷卻水調節閥在信號丟失時應全開還是全關，需由工藝安全決定。

備件更換與校準：更換模塊后，必須重新下載配置，并重新進行輸出校準測試，因?yàn)椴煌K的微小偏差可能導致控制誤差。ToolboxST通常提供軟件校準功能。

生命周期與采購建議

GE IS200STAOH2AAA? 是Mark VIe系統中廣泛使用的標準模擬量輸出模塊，處于成熟應用與維護期。隨著GE工業控制系統業務并入艾默生（Emerson），該模塊現由艾默生提供支持與備件。當前需求主要來自現有系統的維護、改造和備件儲備。

采購此模塊主要用于：

故障更換：模擬量輸出信號異常，經診斷確認為模塊通道損壞時更換。

系統擴展：增加新的調節控制回路時，需要增加AO通道。

預防性備件：作為關鍵備件庫存，以減少非計劃停機時間。

采購建議：

精確型號與版本確認：必須依據圖紙或故障模塊實物，確認完整的部件號IS200STAOH2AAA。后綴“H2AAA”代表硬件版本，必須匹配。不同版本可能在通道數、輸出性能或固件上有差異。

首選原廠渠道：為確保與現有系統的完全兼容性和長期可靠性，強烈建議通過艾默生或其授權分銷商采購原裝正品。兼容件或翻新件可能在精度、穩定性或長期可靠性上存在風險。

配置備份與驗證：操作前務必通過ToolboxST備份整個項目配置。新模塊安裝后，需下載配置，并必須執行輸出校準和回路測試，確?？刂凭?。

技術文檔參考：采購時，應索取或參考該模塊的數據手冊，以確認其具體的輸出規格、負載能力、接線圖和診斷代碼。

我們理解精確模擬量控制對過程穩定的重要性。我們承諾提供的IS200STAOH2AAA模塊均為原廠正品，來源可靠。我們強調專業、規范的集成流程：確認負載、正確接線、設置安全值、嚴格校準。我們不僅提供可靠的硬件，更致力于成為您維護高精度控制回路的可靠伙伴，確保每一次調節都精準無誤。
