GE

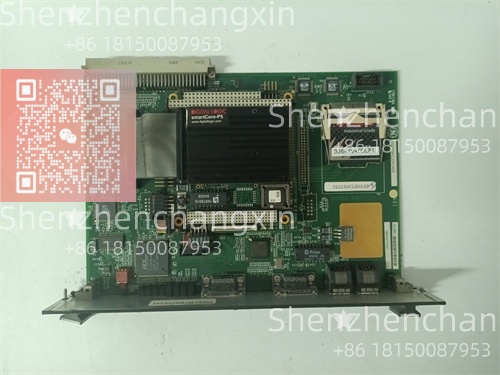

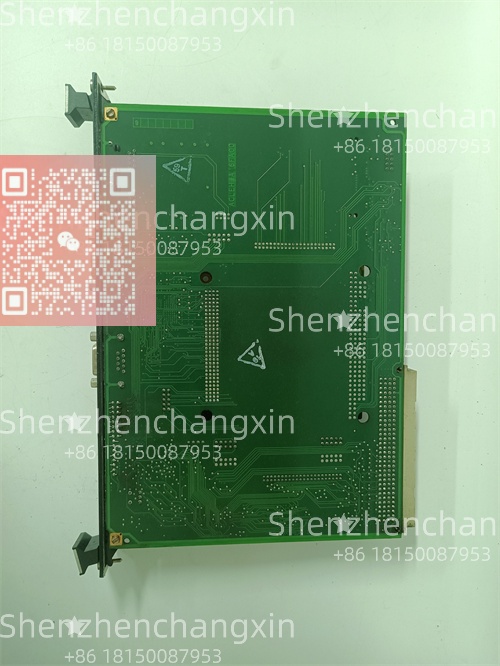

IS200ACLEH1ABA / IS215ACLEH1AB：
Mark VIe ACLE 系列：
通信類型：ControlNet（CNET）高速光纖通信
安全完整性等級：SIL3（IEC 61508/61511，系統級認證）
一款高可靠性通信協處理器模塊，專為嚴苛的工業環境設計。作為Mark VIe分布式控制系統 (DCS) 的核心通信組件，它實現了控制器與I/O Pack之間的確定性、低延遲、冗余數據交換。原裝正品，全面測試，現貨供應，提供專業技術支持。

產品概述

在 GE Mark VIe 三重模冗余(TMR)控制系統中，控制器(如 VCMI 或 VPRO)與遠程 I/O 機架(I/O Pack)之間的通信必須滿足三個嚴苛要求：微秒級確定性、故障容錯能力、以及全生命周期的信號完整性。普通以太網或現場總線無法同時滿足這些條件。GE IS200ACLEH1ABA(亦標為?IS215ACLEH1AB)正是為此而生的專用通信引擎——它是 Mark VIe “控制局域網”(ControlNet，簡稱 CNET)的物理層與協議棧執行單元，負責在控制器與 I/O 模塊之間構建一條高速、同步、自愈的光纖數據通道。

我曾參與某9F級燃機電廠的 Mark VIe 調試，初期因使用非原裝通信模塊導致 CNET 環網頻繁出現“Link Loss”報警，燃機在升速過程中多次跳閘。更換為原裝?IS200ACLEH1ABA?后，其內置的硬件級時鐘同步與雙環冗余機制(Dual Ring Redundancy)使通信抖動從±15 μs降至±2 μs以內，系統連續三年無通信相關停機。這背后是其對 TMR 架構本質的理解：ACLE 模塊不僅是“網卡”，更是 TMR 三通道數據一致性校驗的守門人。它確保三個獨立的控制器通道在同一時刻讀取相同的 I/O 狀態，并向執行器發送表決后的輸出指令——這是實現 SIL3 安全保護的基石。

技術規格

產品型號：IS200ACLEH1ABA(功能標識：IS215ACLEH1AB)

制造商：GE Power → 現由?Baker Hughes?維護與供貨

產品類型：ControlNet(CNET)通信協處理器模塊

適用系統：GE Mark VIe 分布式控制系統(TMR 或 Simplex 架構)

通信介質：多模光纖(62.5/125 μm)，ST 或 LC 接口(依硬件版本)

拓?fù)浣Y(jié)構：雙冗余光纖環網(Dual Counter-Rotating Rings)

通信速率：10 Mbps(專用實時協議，非標準 Ethernet)

協議特性：

確定性周期通信(典型周期 1–10 ms)

硬件級時間同步(< 1 μs 通道間偏差)

自動故障檢測與環網重構(< 100 ms 切換)

安全認證：TüV Rheinland SIL3(IEC 61508/61511.系統級)

工作溫度：-20°C 至 +70°C

電源：由 Mark VIe 背板供電(24 VDC)

安裝位置：

在?控制器機架(如 VCMI)中：作為主 CNET 接口

在?I/O Pack 機架(如 PAC 3i)中：作為遠程通信節點

診斷功能：雙路光纖鏈路狀態 LED、通信錯誤計數器、環網健康指示

主要特點和優勢

GE IS200ACLEH1ABA?的核心價值在于“確定性通信”與“TMR 數據一致性”的硬性保障。不同于通用工業以太網，CNET 協議由 GE 專為透平控制設計，采用時間觸發通信(Time-Triggered Architecture)，徹底避免了 CSMA/CD 的不確定性。而?ACLE 模塊通過以下機制實現極致可靠：

雙光纖環網冗余：即使單點光纖斷裂，數據自動沿反向環路傳輸，通信不中斷

每 I/O Pack 必配一塊：每個遠程 I/O 機架必須安裝?IS200ACLEH1ABA，作為 CNET 網絡的終端節點

與控制器嚴格同步：通過背板 RNET 與本地 CPU 協同，確保 I/O 刷新與控制掃描嚴格對齊

硬件級錯誤檢測：CRC 校驗、幀丟失計數、光功率監測，所有異常實時上報至 ToolboxST

這種設計哲學源于對旋轉機械控制本質的認知：毫秒級的通信延遲或數據錯位，足以引發燃燒振蕩、軸系共振甚至災難性停機。IS200ACLEH1ABA?正是以專用通信架構，守護著 Mark VIe 系統的“神經傳導速度”。

The?GE IS200ACLEH1ABA?(also referenced as IS215ACLEH1AB) is the backbone of deterministic communication in the Mark VIe control system. It implements GE’s proprietary ControlNet (CNET) protocol over dual redundant fiber-optic rings, ensuring sub-millisecond, jitter-free data exchange between controllers and remote I/O packs—even in TMR configurations. Unlike standard Ethernet, CNET uses a time-triggered architecture that guarantees every I/O update occurs at a precise, predictable moment, which is critical for turbine protection and combustion control. With automatic ring healing, hardware-level synchronization, and SIL3-certified fault tolerance, the?ACLEH1ABA?ensures that safety-critical signals—from flame detection to fuel valve position—are transmitted with absolute integrity. It is not just a network card; it is the nervous system of the Mark VIe.

應用領域

GE IS200ACLEH1ABA / IS215ACLEH1AB?幾乎存在于每一臺采用?Mark VIe 控制系統的重型旋轉設備中，是系統架構的強制性組件。典型應用場景包括：

燃?xì)廨啓C(jī)：9E/9F/7HA/9HA 等系列燃機的主控與 I/O 通信

蒸汽輪機：大型電站汽輪發電機組的調速與保護系統

聯合循環電廠：燃機 + 余熱鍋爐 + 汽機的全廠集成控制

壓縮機站：天然氣長輸管線或 LNG 裝置中的驅動透平控制

工業驅動：大型風機、泵組的高性能閉環調節

特別注意：每個 I/O Pack 機架（無論 DI/DO/AI/AO 模塊數量多少）都必須安裝一塊 IS200ACLEH1ABA，否則無法接入 CNET 網絡。因此，在備件管理中，其數量通常等于 I/O 機架總數。

集成與配置要點

成功部署?IS200ACLEH1ABA?的關鍵是理解其在網絡拓?fù)渲械慕巧?。它不能單?dú)工作，必須與控制器端的 ACLE 模塊(如 IS200VCMIH1C 中的 CNET 接口)配對，并通過光纖構成閉合環路。

常見集成注意事項：

光纖極性必須正確：TX → RX，RX → TX;接反將導致“Link Down”

禁止使用光纖分路器或交換機：CNET 是點對點環網，中間不可插入有源設備

清潔光纖端面：灰塵或劃痕會導致光衰增大，引發間歇性通信故障

在?ToolboxST?中，系統自動識別 ACLE 模塊，無需手動組態通信參數

若環網中任一節點故障，其余節點自動重構為單環運行，但需盡快修復以恢復冗余

?? 警告：在燃機運行期間斷開 CNET 光纖可能導致控制器判為“嚴重通信故障”并觸發停機!

生命周期與采購建議

GE IS200ACLEH1ABA / IS215ACLEH1AB?目前處于現役主力 (Active)?產品生命周期階段，由?Baker Hughes?持續生產并提供全球技術支持。作為 Mark VIe 系統的基礎設施模塊，它被廣泛應用于新建項目及數千臺在役機組。由于每個 I/O Pack 均需一塊，其總需求量大，且屬單點故障敏感部件——任一 ACLE 模塊失效將導致整個 I/O 機架離線，可能引發非計劃停機。

深圳長欣作為能源自動化核心部件的專業供應商，深知?IS200ACLEH1ABA?對客戶系統可用性的戰略意義。我們通過?Baker Hughes 授權渠道及全球 OEM 合作伙伴網絡，確保所供模塊均為全新原裝正品。每一塊?GE IS200ACLEH1ABA?入庫前均經過全功能驗證測試，包括：

雙光纖鏈路連通性測試

CNET 環網加入與數據收發驗證

與標準 VCMI 控制器的握手同步測試

LED 指示燈與診斷寄存器讀取

外觀與接口完整性檢查

我們提供?12個月質保、專業技術支持及現貨快速交付，助您保障關鍵透平控制系統的連續、安全、高效運行。

As a trusted partner in critical power infrastructure, we treat modules like the?GE IS200ACLEH1ABA?as essential links in your operational chain. Our global sourcing ensures authentic, factory-sealed units from Baker Hughes-authorized streams. Every module undergoes rigorous validation: beyond basic power-on, we simulate real-world CNET ring operation, verify failover behavior under fiber break conditions, and confirm compatibility with current Mark VIe firmware baselines. This comprehensive QA guarantees that when your turbine depends on flawless, deterministic communication, our supplied?ACLEH1ABA?delivers. Backed by a 12-month warranty, expert integration support, and rapid logistics, we stand ready to keep your Mark VIe system running—reliably, safely, and without interruption.
