產品概述

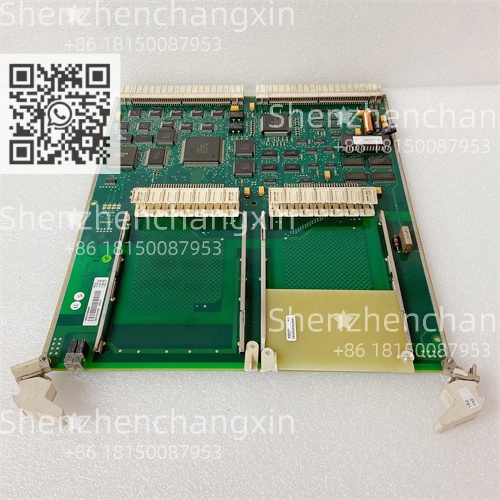

在 ABB 800xA 分布式控制系統架構中，SA9923a-E HIEE450964R0001?扮演著“工業互聯橋梁”的關鍵角色。這款模塊是專為?AC 800M 系列控制器?設計的 Profibus DP 通信接口卡，允許主控 CPU 直接接入 Profibus 網絡，無需額外網關或代理設備。其核心價值在于將非 ABB 品牌的智能設備——如 Siemens 變頻器、Phoenix Contact 遠程 I/O、Endress+Hauser 儀表等——高效、可靠地集成到統一的 800xA 控制平臺中，實現“一個系統、一個畫面、一個數據庫”的工程目標。

ABB SA9923a-E HIEE450964R0001?的設計充分體現了 ABB 對?互操作性?與?確定性通信?的深刻理解。它不僅支持標準 Profibus DP 從站功能(用于連接 I/O 設備)，更具備?DP 主站能力(Class 1 & 2)，可主動輪詢和管理多達 126 個從站設備。在大型連續流程工廠(如煉油廠或化工裝置)中，這種能力使得 AC 800M 能直接協調數百臺第三方執行機構，避免了因多層協議轉換導致的延遲與數據失真。模塊采用工業級隔離 RS-485 收發器，并內置終端電阻切換開關，確保在長達 1200 米的總線距離上仍能穩定運行于高噪聲環境。

技術規格

產品型號：SA9923a-E HIEE450964R0001

制造商：ABB

產品類型：Profibus DP 通信接口模塊(用于 AC 800M)

適用控制器：AC 800M PM86x 系列 CPU(通過 CI854 或直接背板)

通信協議：Profibus DP(EN 50170)

工作模式：主站(Master) / 從站(Slave)

傳輸速率：9.6 kbps, 19.2 kbps, 93.75 kbps, 187.5 kbps, 500 kbps, 1.5 Mbps, 3 Mbps, 6 Mbps, 12 Mbps(自動或手動配置)

最大從站數：126(每網絡段)

電纜接口：9-pin D-SUB(公頭)，符合 Profibus 標準

電氣隔離：500 V RMS(通道至背板)

終端電阻：內置，可通過撥碼開關啟用(120 Ω)

工作溫度：0°C 至 +60°C

功耗：約 2.5 W(由 AC 800M 機架供電)

認證：CE, UL, CSA, IEC 61000-6-2/4(EMC)

安裝方式：插入 AC 800M 擴展機架或通過 CI854 通信接口模塊

主要特點和優勢

ABB SA9923a-E HIEE450964R0001?的核心競爭力在于其?原生Profibus集成能力?與?工程效率提升。在傳統方案中，連接 Profibus 設備需通過 OPC 服務器或獨立通信處理器，不僅增加成本，還引入單點故障和通信延遲。而?SA9923a-E?將 Profibus 協議棧直接嵌入 AC 800M 架構，使第三方設備數據以?實時標簽（Real-time Tags）?形式直接進入 800xA 控制數據庫，掃描周期可低至 10 ms——這對需要快速響應的回路(如壓縮機防喘振控制)至關重要。

雙角色支持：同一模塊可在不同項目中配置為主站或從站，提升備件通用性。

診斷深度集成：Profibus 網絡狀態(如從站離線、總線短路)直接映射為 800xA 報警，無需額外監控工具。

GSD 文件兼容：支持標準 GSD 文件導入，簡化第三方設備組態。

熱插拔支持(配合CI854)：在不停機情況下更換模塊，保障連續生產。

在安全儀表系統(SIS)與基本過程控制系統(BPCS)分離的現代架構中，SA9923a-E?常用于 BPCS 層集成非安全級 Profibus 設備，而 SIS 層則采用 Triconex 或 HIMA 系統，形成清晰的功能安全邊界。

The?ABB SA9923a-E HIEE450964R0001?delivers seamless Profibus DP integration directly within the AC 800M controller, eliminating the need for external gateways and reducing system complexity. Its native support for both Master and Slave roles enables flexible topologies—from centralized control of remote I/O racks to peer-to-peer data exchange with drives and analyzers. With deterministic cycle times down to 10 ms and deep diagnostics integrated into the 800xA environment, it ensures reliable, high-performance communication in demanding process industries. Built to industrial EMC standards and featuring isolated RS-485 transceivers, the SA9923a-E operates reliably even in electrically harsh environments like refineries or power plants.

應用領域

ABB SA9923a-E HIEE450964R0001?廣泛應用于需要混合品牌設備集成的大型流程工業項目。典型場景包括煉油廠的常減壓裝置——其中 AC 800M 通過?SA9923a-E?直接讀取 Siemens S120 變頻器的轉速與電流，并寫入設定值;或化工廠的聚合反應釜，通過 Profibus 連接 Endress+Hauser Coriolis 質量流量計和 Auma 電動執行機構，實現精準進料控制。在這些應用中，SA9923a-E?不僅降低了系統集成成本，更提升了整體響應速度與可靠性。

石油與天然氣：上游平臺、中游管道、下游煉化裝置

化工與制藥：反應釜控制、批次管理系統(BATCH)、公用工程

電力：燃?xì)廨啓C(jī)輔助系統、水處理、脫硫脫硝(FGD)

礦業與冶金：選礦廠自動化、冶煉爐監控

水與廢水：大型泵站群控、膜處理系統

尤其在老舊 TDC 3000 或 Bailey INFI 90 系統向 800xA 升級的項目中，SA9923a-E?成為保留現有 Profibus 設備投資的關鍵橋梁，避免“推倒重來”式的高昂改造成本。

集成與配置要點

將?ABB SA9923a-E HIEE450964R0001?集成到 800xA 系統時，關鍵在于?Control Builder M 中的正確組態?與?物理層規范。必須在硬件樹中添加該模塊，并為其分配唯一的 Profibus 地址(1–126)。更重要的是，需導入對應從站設備的?GSD 文件，否則 Control Builder 無法識別其 I/O 映射。

若使用?CI854 通信接口模塊，SA9923a-E 安裝在其擴展槽中;若為 PM866A 等高端 CPU，可直接插入本地機架。

總線兩端必須各有一個?120 Ω 終端電阻(模塊內置，通過撥碼開關啟用)，否則信號反射將導致通信不穩定。

電纜必須使用?Profibus 專用屏蔽雙絞線(如 Belden 3076R)，屏蔽層單點接地于控制柜側。

在冗余 AC 800M 系統中，需配置?冗余 Profibus 網絡(雙 SA9923a-E + 冗余從站)，否則單點故障將中斷通信。

經驗表明，在超過 32 個從站的大型網絡中，應使用?Profibus 中繼器?分段，并嚴格控制每段設備數量與電纜長度，以維持信號完整性。
