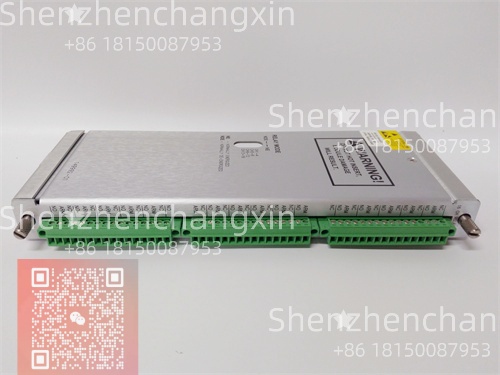

產品概述

在現代工業對旋轉設備(如汽輪機、壓縮機、泵、風機)可靠性要求日益嚴苛的背景下，僅依靠穩態報警已無法滿足預測性維護需求。BENTLY NEVADA 133819-01(即?3500/22 模塊)正是為填補這一空白而設計——它是 Bently Nevada 3500 機械保護系統中的?瞬態數據接口（Transient Data Interface, TDI）模塊，可從系統背板高速讀取來自 3500/42M、3500/44 等振動監測卡的原始波形數據(如軸振動、鍵相、轉速)，并通過串行接口實時傳輸至外部數據采集站、便攜式分析儀或工廠歷史數據庫。

133819-01?的核心價值在于其?高保真數據橋接能力。在機組啟停、甩負荷或故障沖擊等瞬態過程中，穩態 RMS 值可能掩蓋關鍵的動態特征(如臨界轉速共振、摩擦諧波、軸承油膜失穩)。而?3500/22?能以高達?20 kHz?的采樣率捕獲原始時域波形，并通過?RS-422?接口(抗干擾能力強，傳輸距離可達 1200 米)將數據流無損輸出。這使得遠程專家可在控制室或云端平臺進行?瀑布圖（Waterfall）、極坐標圖（Polar Plot）、軸心軌跡（Orbit）?等高級分析，實現早期故障預警與根本原因診斷。

技術規格

產品型號：133819-01

制造商：Bently Nevada(Emerson Automation Solutions)

模塊名稱：3500/22 Transient Data Interface (TDI)

通道數：2 個獨立數據輸出通道(可配置為冗余或獨立使用)

輸入源：3500 系統背板(自動同步所有監測卡的瞬態數據)

輸出接口：

通道 A：DB9 公頭，支持 RS-232 或 RS-422(通過內部跳線選擇)

通道 B：DB9 公頭，支持 RS-232 或 RS-422

最大波特率：115.2 kbps(RS-232);可達 500 kbps(RS-422.視電纜質量)

數據格式：Bently 專有協議(兼容 System 1?、RPM、AMS Machinery Manager 等軟件)

同步精度：微秒級(基于 3500 框架全局時鐘)

工作溫度：0°C 至 +65°C

電源：由 3500 框架背板供電(+5 V DC)

認證：CE, UL, CSA, API 670(第5版)合規

安裝方式：插入 3500 框架任意 I/O 槽位(需配合 3500/20 機架接口模塊)

主要特點和優勢

BENTLY 133819-01?的核心優勢在于其?與3500生態的深度集成?與?開放數據輸出能力：

??無需中斷保護功能：在持續執行 API 670 機械保護邏輯的同時，輸出原始數據，不影響安全聯鎖。

??雙通道冗余輸出：可同時連接本地分析儀與遠程診斷中心，提升數據可用性。

??支持鍵相同步：輸出數據包含精確的每轉觸發信號(Keyphasor?)，確保階次分析準確性。

??即插即用配置：通過 3500 Configuration Software 設置波特率、協議格式，無需硬件改動。

在大型 LNG 壓縮機站或煉油廠催化裂化裝置中，133819-01?常被用于將關鍵機組的振動數據實時上傳至企業級資產管理系統(如 Emerson AMS)，實現“狀態檢修”向“預測性維護”的升級。

The?BENTLY NEVADA 133819-01 (3500/22 TDI)?bridges the gap between real-time machinery protection and advanced diagnostics. By streaming high-fidelity transient waveform data—synchronized to Keyphasor? reference—from the 3500 backplane to external analysis systems, it enables deep insights into dynamic machine behavior during startups, transients, or faults. Fully compliant with API 670 and seamlessly integrated into the 3500 architecture, the 3500/22 ensures that critical vibration data is never siloed, empowering engineers to predict failures before they occur.

應用領域

石油與天然氣：離心壓縮機、燃?xì)廨啓C、往復式壓縮機狀態監測

電力：汽輪發電機組、鍋爐給水泵、風機振動分析

化工與石化：反應釜攪拌器、乙烯三機(裂解氣、丙烯、乙烯壓縮機)

冶金與礦業：大型鼓風機、軋機主傳動、礦用磨機

水處理：長軸深井泵、大型循環水泵組

尤其在?API 670 強制要求?的關鍵機組上，133819-01?是實現“保護+診斷”雙重目標的標準配置。

集成與配置要點

必須使用?3500/20 框架接口模塊?提供背板通信支持。

推薦使用?RS-422 模式(抗噪強、距離遠)，接線時注意 A/B 極性。

在?3500 Rack Configuration Software?中啟用 TDI 功能，并設置目標設備地址與波特率。

外部接收設備(如 NI DAQ、專用分析儀)需支持 Bently 數據協議或通過?System 1 Gateway?轉換。

若用于冗余框架，需在主備機分別安裝?133819-01.并配置數據合并策略。

生命周期與采購建議

BENTLY 133819-01?目前處于?現役成熟期（Active），仍在 Emerson 官方供貨清單中，廣泛用于新建及改造項目。作為 3500 系統的標準選件，其長期可用性有保障。

深圳長欣作為 Emerson 自動化產品的授權合作伙伴，確保?133819-01?為?100% 原裝全新正品，直接來自 Emerson 渠道。我們對每臺模塊進行三項驗證：① 與 3500/42M 振動卡的數據同步測試;② RS-422 高速傳輸穩定性驗證;③ System 1 軟件在線識別與配置測試。所有產品附帶原廠標簽、包裝及?12個月質保。常備現貨，支持 24 小時內發貨，助您快速部署高可靠性機械監測系統。

Shenzhen Changxin supplies genuine?BENTLY NEVADA 133819-01?modules through Emerson-authorized channels. Each unit is validated for seamless integration with 3500 monitoring cards and System 1 software, ensuring reliable transient data streaming for predictive maintenance. With factory-sealed packaging, full traceability, and a 12-month warranty, we deliver the trusted performance your critical rotating equipment demands.
