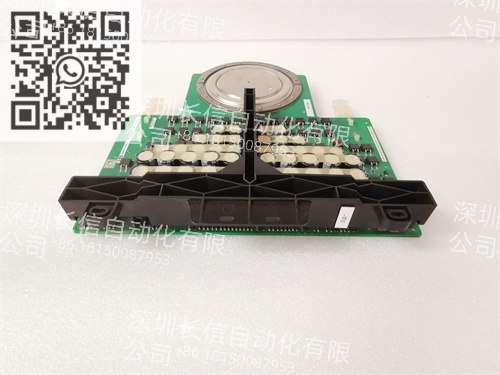

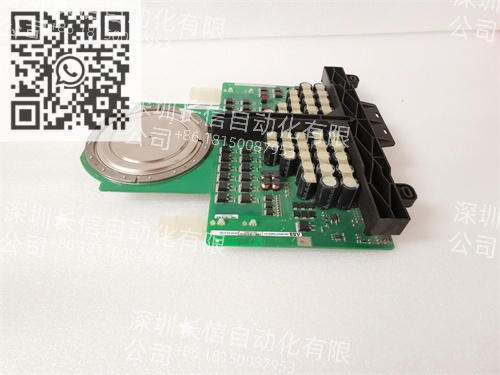

型號：5SHX2645L0004? （部件號：3BHL000389P0104）
品牌：ABB
產品線：屬于ABB中壓驅動核心功率半導體組件，與 ACS 5000、ACS 6000? 等系列中壓變頻器及PCS 6000? 靜止變頻器（SFC）相關。
核心器件：集成門極換流晶閘管 (IGCT)? 或 反并聯二極管? 模塊，是變頻器功率單元的核心開關部件。
功能描述：此型號是用于大功率中壓變頻器的關鍵功率半導體部件。它作為高速、高功率的電子開關，在變頻器逆變單元中負責將直流電精確地轉換為可調頻率和電壓的交流電，以驅動大型電機。其性能和可靠性直接決定整個傳動系統的效率和穩定性。原裝正品，確保與ABB變頻器完全兼容，性能可靠。

產品概述

在鋼鐵軋機、礦山提升機、大型壓縮機或船舶推進等重工業領域，驅動其核心設備運轉的往往是功率高達數兆瓦的大型交流電機?？刂七@些“工業心臟”的，正是ABB的ACS 5000? 等系列中壓變頻器。而 5SHX2645L0004 (3BHL000389P0104)? 便是這類頂級變頻器“動力心臟”中最核心的“細胞”——一個高壓、大電流的功率半導體開關組件。它通常是一個集成門極換流晶閘管 (IGCT)? 或與其配套的反并聯二極管? 模塊。

您可以將其理解為變頻器逆變單元內部一個超高速、超高功率的電子閥門。它的核心職責是在微秒級的時間內，根據控制器的精密指令，以極高的頻率(通常為數百赫茲)進行“開”與“關”的切換。通過精確控制無數個這樣的“閥門”協同工作，變頻器能夠?qū)⑵街钡闹绷麟姟暗窨獭背深l率和幅度均可調的完美正弦波交流電，從而實現對大型電機轉速和轉矩的平滑、高效控制。5SHX2645L0004? 的價值在于其極低的導通損耗和開關損耗，這直接轉換成了更高的系統效率(通常超過98%)和更小的散熱需求。更重要的是，IGCT技術以其固有的高可靠性、高魯棒性和低損耗著稱，特別適合于對運行連續性要求極端嚴苛、不允許意外停機的關鍵工藝流程。選擇正品的 5SHX2645L0004.就是為您的核心傳動系統選擇了經得起時間考驗的動力基石。

技術規格

產品型號：5SHX2645L0004

制造商部件號：3BHL000389P0104

制造商：ABB

產品類型：功率半導體模塊(IGCT 或 反并聯二極管)

應用平臺：主要用于 ABB ACS 5000? 系列中壓變頻器，也可能用于 ACS 6000. PCS 6000 SFC? 等。

關鍵電氣參數(此為典型值，具體以官方數據表為準)：

電壓等級：通常為 4500V, 5500V 或 6500V 級別。

電流等級：通常為數百安培至上千安培。

開關類型：集成門極換流晶閘管 (IGCT) 或高壓二極管。

封裝：壓接式或模塊化封裝，帶有大型散熱基板。

門極驅動：IGCT需要匹配專用的低電感、高功率門極驅動單元。

物理特性：

大型金屬-陶瓷復合封裝，確保高絕緣性和散熱能力。

帶有主端子(陽極、陰極)和控制端子(門極)。

工作結溫：典型最高結溫 125°C。

主要特點和優勢

5SHX2645L0004 (3BHL000389P0104)? 作為ABB高性能中壓變頻器的核心，其優勢體現在為整個傳動系統帶來的極致效率、卓越可靠性和緊湊化設計。

首要優勢是引領行業的高效率與低損耗。IGCT技術結合了GTO(可關斷晶閘管)的高阻斷電壓、大通流能力和IGBT的快速開關特性，但其導通壓降極低。這意味著在器件導通時，其自身消耗的功率(產生熱量)非常小，從而將更多的電能有效地傳遞給電機做功。這種高效率直接轉化為更低的運行能耗和更小的冷卻系統需求，為用戶在全生命周期內節省巨額電費，并提高功率密度。

其次，無與倫比的堅固性與可靠性是其應用于關鍵場合的基石。與需要多個IGBT并聯的方案不同，單個大容量IGCT即可處理巨大的功率，減少了并聯器件之間均流、驅動的復雜性，從根本上降低了系統故障點。其對稱的阻斷特性和強大的過電流、浪涌承受能力，使得變頻器能夠更好地應對電網波動和負載突變(如軋機咬鋼)，大幅提升了系統在惡劣工業環境下的生存能力和平均無故障時間(MTBF)。

此外，該組件還具備以下核心價值：

簡化系統設計：高集成度的封裝和成熟的驅動技術，簡化了功率單元的電路設計，提高了整個變頻器平臺的可靠性和可維護性。

支持四象限運行：當與配套的反并聯二極管結合時，能夠?qū)崿F(xiàn)能量的雙向流動，使變頻器具備再生制動能力，將電機減速時的動能回饋電網，進一步節能。

長生命周期支持：作為ABB核心傳動平臺的關鍵組件，其設計和供應鏈得到長期支持，保障了用戶設備數十年的穩定運行和備件可獲得性。

Technical Overview in English

The ABB 5SHX2645L0004 (3BHL000389P0104)? is a high-power semiconductor module, typically an Integrated Gate-Commutated Thyristor (IGCT)? or an associated diode, serving as the core switching device in ABB’s high-performance medium-voltage drives like the ACS 5000? series.

The IGCT represents a superior power switch technology that combines the high voltage/current capabilities of thyristors with the fast switching and easy control of transistors. In the inverter section of a drive, it acts as an ultra-fast, high-power electronic switch, precisely converting DC link voltage to variable-frequency AC to control large motors. Its key advantages are its extremely low conduction losses, leading to industry-leading drive efficiency (>98%), and its robust, rugged design? that ensures exceptional reliability and high overload capacity in demanding applications such as metals rolling, mining hoists, and marine propulsion. This module is fundamental to achieving the high power density, reliability, and energy savings that characterize ABB’s flagship MV drives.

應用領域

5SHX2645L0004? 的應用領域集中于需要超大功率、高可靠性和精確控制的重型工業傳動和大型能源基礎設施。其應用場景通常意味著驅動著工廠的“核心動力”，任何故障都可能導致整條生產線停產，造成巨大經濟損失。

在冶金行業的現代化熱連軋生產線上，主傳動電機功率可達十兆瓦級。由多組 5SHX2645L0004? 模塊構成的ACS 5000? 變頻器，以其快速轉矩響應和極高過載能力，精確控制軋輥轉速，確保鋼材以毫米級精度高速軋制。在礦山，大型礦井提升機的傳動系統必須絕對可靠。IGCT模塊的魯棒性保證了提升機在重載啟動、勻速運行和安全制動等各種工況下的平穩、無擾切換，保障人員和設備安全。在船舶電力推進領域，它為大型貨輪或郵輪的推進電機提供動力，其高效率和緊湊性對節省船艙空間和燃油至關重要。此外，它還廣泛應用于大型壓縮機(石油化工)、高速鼓風機(污水處理)以及PCS 6000 靜止變頻器 (SFC)? 用于大型抽水蓄能電站或液化天然氣(LNG)工廠的同步電機軟啟動。

典型應用行業：

重工業：鋼鐵軋制、有色金屬加工。

礦業與建材：礦井提升機、水泥窯磨機、大型破碎機。

船舶：電力推進系統、大型輔機驅動。

能源與公用事業：大型壓縮機驅動(油氣管道)、水泵/風機、抽水蓄能電站電機啟動(SFC)。

化工與石化：流程壓縮機、循環氣體壓縮機。

集成與配置要點

集成或更換 5SHX2645L0004? 是一項專業要求極高的工作，涉及高壓安全、熱管理、驅動匹配和精密安裝，必須由經過ABB專業培訓的合格技術人員，遵循官方維護手冊嚴格操作。

核心前提是靜電防護與安全規程。在接觸模塊前，操作人員必須佩戴有效的防靜電手腕帶，并將模塊放置在防靜電墊上。絕對禁止在未經驗電和放電的情況下，接觸變頻器內部任何部件。必須嚴格遵守高壓作業安全規程，對直流母線電容進行充分放電(等待時間需遠超手冊規定，并使用驗電筆確認)，并懸掛警示牌。

安裝與更換的關鍵步驟：

拆卸：記錄原有模塊的接線位置和順序。使用專用工具，按指定順序和扭矩松開功率端子和門極驅動線的緊固件。小心拆下舊模塊，注意其可能很重。

接觸面處理：徹底清潔新模塊和散熱器的安裝接觸面，使用指定型號的導熱硅脂均勻涂抹，確保無氣泡和雜質，這是保證散熱效率、防止局部過熱損壞的關鍵。

?安裝與緊固：將模塊對準定位銷，平穩放置。嚴格遵循手冊規定的螺栓緊固順序和扭矩值，使用扭矩扳手分步、交叉緊固。錯誤的扭矩會導致接觸不良而過熱或壓壞陶瓷基板。

電氣連接：以規定的扭矩緊固功率端子。極其小心地連接門極驅動板，確保插接牢固、方向正確。損壞驅動端子將直接導致模塊失效。

系統檢查：更換后，必須進行完整的絕緣電阻測試、靜態功能測試，并在空載和輕載下逐步上電測試，監控模塊的電壓、電流和溫度參數，確認正常后方可投入全負荷運行。

匹配性警告：功率模塊必須與指定的門極驅動單元（通常是一個獨立的驅動板，如3BHE…）? 配套使用。不匹配的驅動會導致開關特性異常，瞬間損壞價值昂貴的IGCT。同時，必須確保冷卻系統(水冷板或風道)的流量和溫度正常。
