[3HAC025562-001/06] 技術規格

產品型號：3HAC025562-001/06?

制造商：ABB

產品類型：儲能電容單元(DSQC 655 Capacitor Unit)

電容容量：根據機器人型號匹配定制(典型值幾毫法至數十毫法)

額定電壓：依據機器人系統直流母線電壓設計(常見500-800VDC)

峰值電流：支持短時高倍率放電(滿足電機制動需求)

等效串聯電阻(ESR)：低內阻設計，減少能量損耗

絕緣電阻：≥100MΩ(確保電氣安全)

工作溫度范圍：-25℃ 至 +70℃(工業寬溫)

存儲溫度范圍：-40℃ 至 +85℃

防護等級：IP20(適于控制柜內安裝)

重量：0.42kg

尺寸(長×寬×高)：185mm × 65mm × 60mm

壽命周期：≥100.000次充放電循環(@25℃滿負荷)

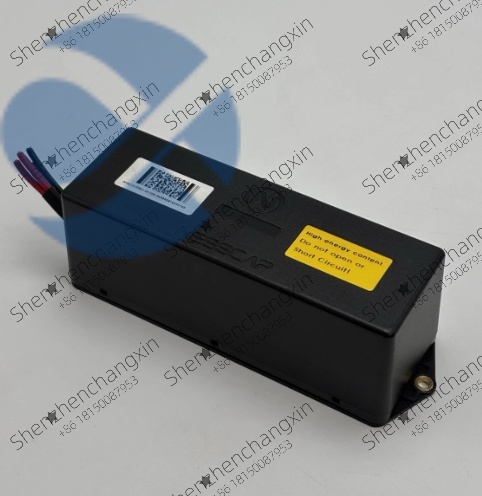

[3HAC025562-001/06] 產品概述

ABB 3HAC025562-001/06? 是ABB工業機器人系統中的一個專用儲能組件，在機器人家族中扮演“能量池”的角色。您可以將它理解為一個高性能的“超級充電寶”，專門為機器人的伺服驅動系統(尤其是二軸電機)服務。工業機器人在運行過程中，特別是頻繁啟停、加減速或下放負載時，電機會處于發電狀態，產生大量的再生能量。ABB 3HAC025562-001/06? 的核心功能就是瞬時吸收這部分能量，避免直流母線電壓過高沖擊驅動器;而當電機需要加速時，它又能快速釋放儲存的能量，為電機提供峰值功率支持，減輕主電源的瞬間負擔。這種“削峰填谷”的作用，不僅保護了驅動器等核心部件，提升了系統穩定性，還能在一定程度上降低能耗。3HAC025562-001/06? 通常以模塊化形式安裝在機器人控制器內部，是ABB為保障其機器人產品在嚴苛工況下依然能保持高動態響應和長壽命運行而設計的關鍵輔助單元。選擇 ABB 3HAC025562-001/06.意味著為您的機器人系統增加了一道可靠的“能量保險”。

主要特點和優勢

ABB 3HAC025562-001/06? 的優勢在于其針對工業機器人應用場景的深度優化設計。高效的能量緩沖能力是其首要特點。模塊采用低ESR(等效串聯電阻)的金屬化薄膜電容技術，具備極高的峰值電流承受能力，能夠響應機器人毫秒級的劇烈功率變化，有效抑制直流母線電壓的波動，為伺服驅動器提供更清潔、穩定的工作環境，這直接提升了機器人的運動控制精度和穩定性。

緊湊堅固的工業設計讓這款電容模塊能輕松集成到空間受限的機器人控制柜中。其小巧的尺寸(185x65x60mm)和輕盈的重量(0.42kg)節省了寶貴空間，而寬溫工作特性(-25℃至+70℃)確保了在高溫車間環境下的長期可靠性，耐受振動和沖擊，壽命周期內性能衰減率低，大大減少了維護需求和意外停機的風險。

維護便捷與高兼容性也是其突出優勢。模塊化的設計使得 3HAC025562-001/06? 在需要更換時操作相對簡單，支持即插即用，能夠快速恢復系統性能，最大限度減少停產時間。它專為ABB機器人系統(尤其是IRB系列)設計，與ABB的驅動器、電機和控制軟件無縫集成，確保了整個系統的協同工作效率。

The ABB 3HAC025562-001/06? energy storage capacitor module is engineered specifically for high-dynamic industrial robotic applications, particularly in servicing the second-axis motor. Its core strength lies in providing rapid energy buffering, efficiently absorbing regenerative power during motor braking and delivering peak power during acceleration. This functionality smooths DC bus voltage fluctuations, enhances system stability, and contributes to overall energy efficiency. The module employs robust metallized film capacitor technology with low equivalent series resistance (ESR), ensuring minimal energy loss and reliable performance under high peak current demands. Its compact and lightweight design facilitates easy integration into space-constrained robot controllers. With an industrial-grade operating temperature range and a long service life exceeding 100.000 charge-discharge cycles, it offers a durable and maintenance-friendly solution for demanding automation environments, making it a critical component for optimizing the performance and longevity of ABB robotic systems.

應用領域

ABB 3HAC025562-001/06? 作為機器人系統的能量管理專家，其應用場景與ABB工業機器人的足跡高度重合。在汽車制造行業，點焊、涂膠機器人需要頻繁快速啟停，3HAC025562-001/06? 能有效吸收制動能量，保護伺服系統，確保焊接質量的穩定性和節拍。

在電子裝配與消費品制造領域，用于精密裝配、檢測的機器人對運動平穩性要求極高，該電容模塊通過穩定母線電壓，幫助機器人減少抖動，實現微米級精準操作。

在物流搬運與碼垛應用中，機器人不斷進行重物的提升與下放，3HAC025562-001/06? 在重物下放時吸收再生能量，在提升時提供輔助動力，既節能又減輕了對電網的沖擊。

此外，在金屬加工(打磨、拋光)、塑料橡膠(注塑取出)等所有需要機器人進行高動態、周期性作業的場合，ABB 3HAC025562-001/06? 都能發揮其能量緩沖的關鍵價值，提升系統整體能效和可靠性。

選型指南 / 購買建議

老伙計，選型這款 ABB 3HAC025562-001/06.首要原則是確認機器人型號匹配性。它專用于ABB特定系列的機器人控制器，務必核實您的機器人型號(如IRB 6600. IRB 6700等)是否以此模塊作為二軸標準或選配件，避免買回來裝不上。

其次要評估應用工況。如果您的機器人應用屬于高節拍、頻繁加減速的類型(如沖壓上下料、高速分揀)，那么這塊電容的價值就非常大。對于節奏平穩的應用，雖然也有益，但緊迫性稍低。采購時務必通過正規渠道，認準原裝正品，并確認供應商能提供型號匹配的技術支持。

常見問題解答 (FAQ)

問：3HAC025562-001/06? 電容模塊失效，機器人會報什么故障?

答：通?？刂葡到y(tǒng)會檢測直流母線電壓異常，可能報出“直流鏈路過壓”、“制動故障”或與二軸驅動相關的特定報警代碼。需要結合診斷信息判斷。

問：這個模塊需要定期更換嗎?

答：電容屬于壽命器件，雖設計壽命長，但若機器人長期在重載、高頻啟停工況下運行，隨著時間推移其容量會逐漸下降。建議在定期維護時檢查其性能，而非等到完全失效。

問：能否用普通電力電容替代?

答：絕對不建議!這是專為機器人伺服系統設計的特種電容，對峰值電流、響應速度、ESR、尺寸和可靠性有極端要求。普通電容無法勝任，會導致系統不穩定甚至設備損壞。

客戶案例分享 / 成功應用解析

某大型汽車零部件廠的沖壓線上，一臺IRB 7600機器人負責將鋼板從沖床中取出。原先設備在連續高速運行一小時后，控制器頻繁報“直流過壓”故障導致停機。經檢查發現是二軸原有的儲能電容 3HAC025562-001/06? 容量衰減，無法有效吸收沖壓結束時巨大的制動能量。更換新的 3HAC025562-001/06? 模塊后，母線電壓波動顯著降低，該故障再未出現，生產線開動率提升了15%。設備經理感嘆：“這小小電容，真是機器人劇烈運動的‘穩壓器’，省去了大修驅動器的麻煩和成本!”

相關產品

3HAC029157-001/06：ABB機器人系統其他關鍵備件，可能與 3HAC025562-001/06? 在同一控制器內協同工作。

DSQC 系列其他模塊：如通信模塊、I/O模塊，與 3HAC025562-001/06? 共同構成完整的機器人控制系統。

伺服驅動器功率模塊：電容模塊 3HAC025562-001/06? 直接為其提供母線電壓支撐。

機器人伺服電機：特別是二軸電機，是 3HAC025562-001/06? 主要的服務對象。

系統主控計算機模塊：如3HAC047630-001.負責整體控制，與 3HAC025562-001/06? 進行數據交互。

安裝與維護

安裝前準備：在安裝或更換 ABB 3HAC025562-001/06? 模塊前，務必執行安全鎖定程序(LOTO)，將機器人控制器完全斷電。等待一段時間讓柜內電容(包括本模塊)通過內部放電電阻將電壓降至安全范圍(建議用萬用表確認)。準備防靜電手環，核對新模塊型號與舊模塊完全一致。

維護建議：日常巡檢注意觀察控制器有無相關報警。保持控制柜通風良好，定期清理濾網，避免因過熱加速電容老化。不建議非專業人員自行拆解或測量該模塊。若系統頻繁報制動相關故障，應聯系專業技術人員檢測電容容量和ESR是否在允許范圍內。建議為關鍵設備儲備一塊同型號的 3HAC025562-001/06? 模塊作為備件。
