1C31129G03 技術規格

產品型號：1C31129G03

制造商：EMERSON(艾默生)

所屬系統：OVATION 分布式控制系統 (DCS)

產品類型：I/O 終端底座 / 電源與通信底座 (Terminal Base Unit)

主要功能：為OVATION I/O模塊提供電源分配、信號接線及背板通信接口

兼容的I/O模塊：適用于多種OVATION 系列模擬量、數字量輸入/輸出模塊(具體需參照兼容性列表)

電源輸入：雙路 24 V DC 冗余輸入(典型范圍：18 – 32 V DC)

電源分配：通過底座背板為所插裝的I/O模塊供電

通信接口：內置高速背板總線，連接I/O模塊與上級控制器或通信模塊

接線端子：提供高密度、可插拔的螺釘接線端子塊，用于連接現場信號電纜

端子標識：清晰的通道號、信號類型標識，便于接線與查線

診斷指示：通常配有電源狀態指示燈(在配套的I/O模塊或電源模塊上體現)

隔離特性：通過設計實現現場側與系統側的電氣隔離

工作溫度：0°C 至 +60°C (控制柜內環境)

存儲溫度：-40°C 至 +85°C

相對濕度：5% – 95% 無冷凝

安裝方式：標準DIN導軌安裝或直接面板安裝

機械結構：堅固的塑料或金屬外殼，帶有模塊卡扣和鎖緊機構

1C31129G03 產品概述

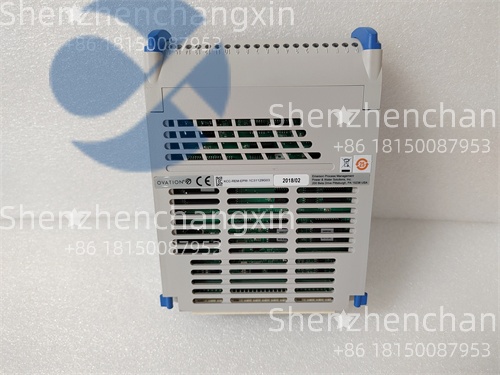

艾默生 1C31129G03? 是OVATION分布式控制系統(DCS)中一個至關重要的基礎硬件——I/O終端底座。您可以把整個OVATION I/O子系統想象成一個積木城堡，各種功能的I/O模塊(負責采集溫度、壓力，或控制閥門、電機)是功能各異的“積木塊”，而 1C31129G03? 就是承載這些積木塊、并為其提供能量和通信通道的“基座與骨架”。它的核心作用有三個：一是提供物理安裝，通過精密的導軌和卡扣，將I/O模塊牢牢固定;二是分配電力，將來自機柜電源的兩路24VDC電源安全、穩定地輸送給它所承載的每個I/O模塊;三是建立信息高速公路，其內置的背板總線將所有I/O模塊的數據匯總，并通過通信電纜高速上傳給OVATION控制器。這款 EMERSON 1C31129G03? 的價值在于其極致的可靠性和系統化的集成設計。其雙路冗余電源輸入設計，確保了即使單路電源故障，I/O站也不會失電，保障了信號采集和控制的連續性。作為原廠設計的專用底座，它與OVATION I/O模塊實現了100%的電氣和機械兼容，杜絕了接觸不良或通信錯誤的風險，是整個DCS信號層穩定、可靠的物理基礎。

主要特點和優勢

雙路冗余電源輸入設計保障核心供電是它最讓人放心的特點。現場機柜環境復雜，電源故障是常見風險。1C31129G03? 設計了兩路獨立的24VDC電源輸入接口，可以分別接到兩個不同的電源回路。當主回路失電時，底座會自動無縫切換到備用回路，確保其上所有I/O模塊的供電不中斷，從而保證了整個I/O子系統的高可用性(High Availability)。這對于不允許信號丟失的關鍵過程控制來說，是至關重要的安全設計。

模塊化熱插拔架構極大提升可維護性。配合OVATION系統支持熱插拔的I/O模塊，當某個通道或模塊需要更換時，維護人員可以在系統不斷電、不停車的情況下，直接將該I/O模塊從 1C31129G03? 底座上拔下，插入新模塊。底座上的接線端子原封不動，所有現場接線都得到保留，這極大地縮短了平均修復時間(MTTR)，減少了計劃外停車帶來的損失。

高密度可靠連接與清晰標識簡化了工程與運維。底座采用了高質量、高密度的針式連接器和可插拔接線端子排，確保了與I/O模塊之間電氣連接的長期穩定。每個接線端子都有清晰的編號和信號類型標識(如+24V、COM、AI+、AI-)，使得現場接線、查線和后期改線工作變得直觀、準確，降低了人為錯誤的風險。

堅固的工業設計與廣泛的環境適應性。采用阻燃材料制成，結構堅固，能夠承受控制柜內的輕微振動和長期運行。其工作溫度范圍滿足典型的工業控制室環境要求，確保了在多種應用場合下的長期穩定服役。

The EMERSON 1C31129G03? is a critical I/O Terminal Base Unit within the OVATION DCS architecture. It serves as the fundamental mounting， power distribution， and communication backbone for plug-in OVATION I/O modules (e.g.， analog/digital cards). Its core function is to provide a secure and reliable interface: physically hosting the modules， delivering redundant 24VDC power via dual inputs to ensure continuous operation， and facilitating high-speed data exchange between the field-connected I/O modules and the central controllers via an integrated backplane bus. Designed for high availability and maintainability， it supports the hot-swap replacement of I/O modules without disturbing field wiring. With its robust construction， clear terminal labeling， and seamless compatibility with the OVATION ecosystem， the 1C31129G03? forms the dependable hardware foundation for building scalable and resilient I/O stations in demanding process automation applications.

應用領域

EMERSON 1C31129G03? 作為OVATION DCS的基礎構件，其應用與OVATION系統本身一樣廣泛。在大型火力發電廠、核電站中，成千上萬個這樣的底座被安裝在電子設備間的機柜里，承載著采集鍋爐、汽輪機、發電機及其龐大輔機系統所有溫度、壓力、流量信號的模擬量輸入模塊，以及控制無數閥門、電機的數字量輸出模塊。

在石油化工、天然氣處理等大型流程工廠，1C31129G03? 構成了遍布全廠的遠程I/O站(RIO)的核心，將現場信號可靠地匯總并上傳。在水處理、造紙、冶金等行業，凡是通過OVATION DCS實現全廠自動化的地方，1C31129G03? 都在機柜中默默地履行著它作為“信號驛站”和“電力中轉站”的職責，是構建可靠數據采集與控制執行底層網絡不可或缺的一環。
