產品簡要說明

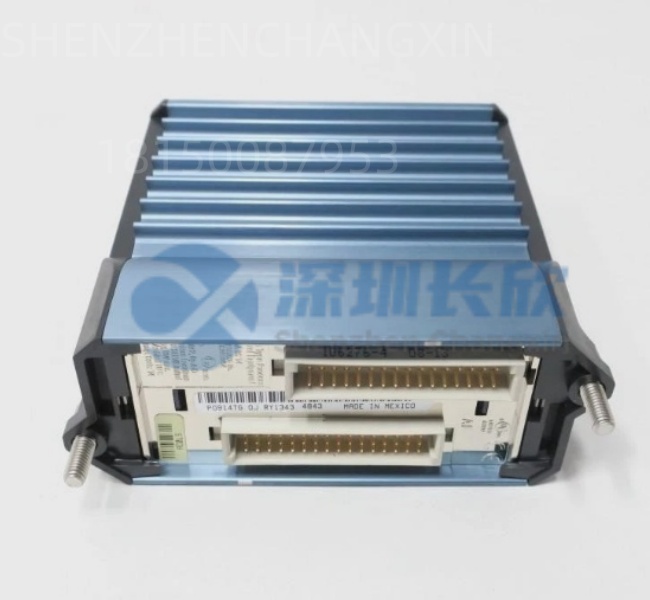

?？怂共_ FBM241 (P0914TG I-a)? 是I/A Series分布式控制系統中的一款高精度、高可靠性模擬量輸出（AO）模塊。它安裝于現場總線組件(FBM)中，接收來自控制處理器的數字指令，并將其轉換為精確的、隔離的4-20mA DC模擬電流信號，用于驅動現場的執行機構，如調節閥、變頻器、電氣閥門定位器等。該模塊是控制回路中關鍵的“手”，其精度和穩定性直接影響到最終的過程控制質量。

核心參數：

型號：FBM241

部件號/特征碼：P0914TG I-a

輸出類型：4-20 mA DC， 有源輸出

通道數：4路獨立輸出通道

精度：高精度(典型值 ±0.1% 量程)



FBM241 產品概述

在?？怂共_I/A Series DCS的架構中，控制處理器(CP)是“大腦”，負責運行控制策略、計算輸出值。而FBM241這類現場總線模塊(FBM)就是分布在現場機柜里的“神經末梢”和“執行器官”。FBM241專門負責“執行”。

它接收來自CP的、經過控制算法計算后的數字量設定值(例如，代表閥門開度50%的一個數字)。模塊內部的高精度數模轉換器(DAC)將這個數字量，快速、準確地轉換成與之一一對應的4-20mA模擬電流信號。這個電流信號通過電纜傳送到現場的調節閥定位器，驅動閥門精確地移動到50%的開度位置。一個FBM241模塊有4個獨立的輸出通道，意味著它可以同時控制4臺這樣的調節閥或變頻器。

它的設計核心在于精度、可靠性和隔離?；?、煉油等流程工業對控制精度要求極高，±0.1%的精度意味著更好的產品質量和更低的能耗。電氣隔離確保了當現場某一路信號回路出現故障(如接地、過壓)時，不會影響到模塊的其他通道，更不會將危險竄入DCS系統主干網絡，保障了整個系統的安全。后綴“I-a”通常指明了其具體的信號范圍和精度等級。

主要特點和優勢

高精度與穩定性：作為控制回路的最終執行環節，其輸出精度直接影響控制質量。FBM241采用高精度的DAC元件和穩定的輸出電路，確保在工業環境的溫度變化和電氣噪聲下，仍能長期輸出精確、穩定的電流信號，這是實現高級過程控制(如APC)的基礎。

高可靠性設計：專為7×24小時連續運行的嚴苛工業環境設計。具備完善的過流、過壓保護和隔離措施。通道間全隔離設計防止了通道間的相互干擾和故障擴散，大大提升了系統的整體可靠性和可用性。

無縫系統集成：作為I/A Series系統的原生組件，它與CP之間的通信高效、可靠。通過Foxboro的Control Core軟件可以輕松完成模塊的組態、調試、校準和診斷。其狀態信息(如健康狀態、輸出值、報警)可實時上傳至操作員站，實現了完全的可視化管理。

模塊化與可維護性：支持熱插拔(在系統允許和正確操作下)，可以在不影響其他回路運行的情況下，快速更換故障模塊，極大減少了維護停機時間。模塊前部的LED指示燈提供了直觀的狀態指示，便于快速定位故障。

Core Technical Advantages:

The Foxboro FBM241 (P0914TG I-a)? analog output module delivers exceptional precision and stability, providing the accurate 4-20mA control signals essential for fine process control. Its design prioritizes high reliability in harsh environments, featuring full channel-to-channel and system isolation to prevent fault propagation and ensure continuous operation. The module offers seamless integration? within the I/A Series DCS, allowing for easy configuration, monitoring, and diagnostics via Foxboro engineering tools. Its modular, hot-swappable design (when properly executed) enables quick maintenance, minimizing system downtime and supporting high plant availability.

應用領域

FBM241廣泛應用于需要高精度模擬量控制的連續和批次流程工業。

石油化工與煉油： 控制精餾塔的回流閥、進料閥，反應器的溫度調節閥，以及壓縮機防喘振閥等，對控制精度和可靠性要求極高。

化工與制藥： 用于調節反應釜的溫度、壓力、pH值，以及精密配料和批次過程的流量控制。

電力行業： 在火電廠、核電站中，控制鍋爐給水閥、汽機進氣閥、燃料調節閥等關鍵設備。

油氣與管線： 用于管道輸送的壓氣站調節、儲罐液位控制等。

水處理與造紙： 控制泵的轉速、化學藥品的注入量、紙漿濃度等。

選型指南 / 購買建議

老鐵，選型或采購這個模塊，關鍵在于“對號入座”，確保新模塊能完全替換舊模塊，并與現有系統無縫融合。

精確型號核對：這是重中之重。模塊上的標簽信息必須一字不差地確認。FBM241是基本型號，但P0914TG I-a這個特征碼決定了其具體的信號范圍(4-20mA)、精度等級、認證和固件版本。用錯后綴可能導致信號類型不對、精度不符，甚至無法被系統識別。購買時務必提供完整的型號和特征碼。

確認系統兼容性：確認您的I/A Series系統的版本。雖然FBM241是通用模塊，但不同時期的系統版本在硬件兼容性和軟件驅動上可能有細微差別。需要確保新模塊的固件版本與您的控制處理器(CP)和組態軟件(Control Core)兼容。

檢查現場需求：確認您需要的是4-20mA有源輸出(驅動現場設備)類型。同時，評估現場執行機構的負載阻抗，確保在FBM241的驅動能力范圍內。通常，一臺標準的定位器或I/P轉換器阻抗在250-500Ω之間，模塊應能輕松驅動。

考慮備件策略：由于FBM是DCS系統的關鍵備件，建議對關鍵回路的模塊進行適當?shù)膫浼?chǔ)備。采購時，優先選擇能與現有模塊完全互換的版本。

常見問題解答 (FAQ)

問：如何判斷FBM241模塊是否故障?

答：通常有以下跡象：1. 現場設備失控：對應的調節閥不動作或動作異常，但操作員站輸出指令正常。2. 指示燈報警：模塊上對應通道的故障指示燈(如紅色LED)常亮或閃爍，或者模塊的“OK”燈熄滅。3. 軟件診斷：在Foxboro的Control Core或操作員站上，查看該FBM模塊的診斷狀態，通常會報告“模塊故障”、“通道故障”或“通信丟失”。4. 測量確認：在安全前提下，用過程校驗儀或高精度萬用表測量故障通道的輸出電流，看是否與DCS輸出指令一致。如果無輸出、輸出固定或嚴重偏差，基本可判定模塊故障。

問：更換FBM241模塊需要注意什么?

答：安全第一，按規程操作！? 1. 工藝安全：將該模塊控制的所有回路切換到手動模式，或?qū)F(xiàn)場設備置于安全狀態(如閥門保位或切換至旁路)。2. 系統操作：在工程師站上，將對應的FBM置于“維修”狀態或執行“下電”操作(如果系統支持)。3. 斷電與拆卸：記錄模塊地址撥碼和接線位置。雖然支持熱插拔，但強烈建議在切斷FBM機籠電源后進行更換，以絕對安全。按下模塊鎖定桿，平穩拔出。4. 安裝與上電：將新模塊的地址撥碼設置成與原模塊一致。沿導軌平穩插入槽位，鎖定?；謴?fù)供電。5. 恢復與測試：在工程師站上對模塊執行“上電”和“測試”操作，然后逐個回路進行輸出測試，確認控制正常后，將回路投自動。

問：如何對FBM241進行零點/量程校準?

答：FBM241的校準通常在Control Core軟件中進行，屬于軟件校準，無需調整模塊上的電位器?；静襟E：1. 連接標準電流表(精度遠高于模塊)到待校準通道的輸出端。2. 在Control Core中進入該FBM的維護/校準界面。3. 軟件會指導你輸出一個低點信號(如4mA)，讀取標準表的實際值并輸入軟件;再輸出一個高點信號(如20mA)，再次讀取輸入。4. 軟件根據這兩點的偏差，自動計算并修正內部的D/A轉換系數，完成校準。校準后需進行驗證測試。

客戶案例分享

華東某大型化纖廠的PTA裝置，其關鍵的精餾塔塔釜溫度控制回路出現波動，導致產品指標不穩。檢查發現，控制再沸器蒸汽閥的FBM241模塊其中一個通道輸出存在間歇性漂移。該閥是氣開型，4-20mA信號控制。由于是冗余控制系統，維護人員首先將控制回路無擾切換到副控制器。然后，他們根據故障模塊上的完整型號P0914TG I-a，找到了完全一致的備件。在做好安全隔離和工藝處理后，他們更換了該模塊，并在線進行了快速校準?；芈坊謴?fù)后，溫度控制立刻恢復了平穩。儀表工程師說：“對這種核心控制回路的AO模塊，型號和版本必須百分百對得上，校準也得跟上，不然一個閥門的微小抖動，反映到產品上可能就是巨大的質量損失。”

相關產品

FBM 機籠： 如FBM201等， 用于安裝FBM241等現場總線模塊的基座單元， 提供電源和通信背板。

控制處理器 (CP)： 如CP60. CP270? 等， 是運行控制策略并向FBM241發送指令的“大腦”。

現場接線端子板： 與FBM241配套， 用于連接現場信號電纜。

其他FBM模塊： 如FBM207? (數字量輸入)， FBM242? (模擬量輸入)， FBM248? (數字量輸出) 等， 共同構成完整的現場I/O層。

Foxboro Control Core 軟件： I/A Series系統的組態、編程和維護工具軟件。

過程校驗儀： 用于校準和測試模擬量輸入/輸出信號的精度， 如Fluke 725等。
