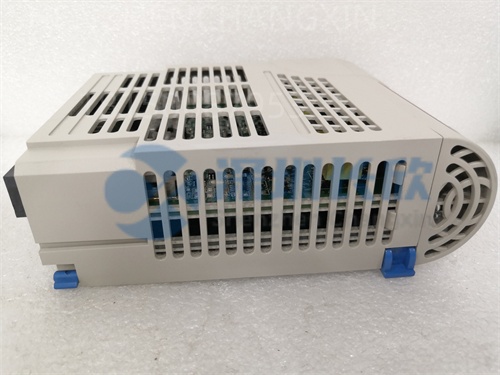

1C31129G03 產品概述

在過程工業的自動化控制中，分布式控制系統(DCS)負責做出決策，而最終將控制指令轉化為物理動作的關鍵環節，往往依賴于模擬量輸出模塊。1C31129G03? 正是艾默生 Ovation? 這一業界領先的DCS平臺中，一款專司此職的高精度、高可靠性輸出模塊? 。它扮演著數字世界與模擬現場之間的“翻譯官”和“執行者”角色。

該模塊接收來自O(shè)vation控制器的數字指令(通常代表一個期望的閥門開度或電機轉速百分比)，通過內部精密的數模轉換器（DAC），將其轉換為一個精確的 0-20 mA 直流電流信號? 。這個電流信號被送往現場的執行機構(如電氣閥門定位器、變頻器的模擬量輸入端子)，直接控制其動作，從而實現對工藝參數(如流量、壓力、液位)的連續、平穩調節。

其核心價值在于精度與可靠性。±0.1%? 的輸出精度確保了控制回路的穩定性和工藝指標的精確達成。1500 VAC的隔離電壓有效防止了現場可能存在的共模電壓或浪涌對控制系統核心造成損害，保障了整套DCS的安全運行。內置的診斷功能可以監測輸出回路是否開路、短路或超限，及時向操作員報警，便于快速定位故障，減少非計劃停車時間。

The 1C31129G03? is a high-performance analog output (AO) module? designed for Emerson’s Ovation Distributed Control System (DCS)? . Its primary function is to convert digital control signals from the DCS controller into a high-precision 0-20 mA analog current signal? to drive field actuators such as control valves and variable frequency drives (VFDs) for precise continuous process control . Featuring diagnostic capabilities? to monitor output loop health, it enhances system reliability. The module is designed for DIN rail mounting, operates on 24 VDC, withstands a wide temperature range (-40°C to +70°C), and offers 1500 VAC isolation, making it suitable for harsh industrial environments in power, oil & gas, and chemical industries .

主要特點和優勢

第一，高精度與穩定性。? 采用高品質元件和電路設計，輸出精度高達 ±0.1%，并且具有良好的長期穩定性，確保控制回路響應準確，滿足精細化工、電力調頻等高要求應用。

第二，強大的電氣隔離與保護。? 1500 VAC的隔離電壓為控制系統提供了強有力的保護，抵御現場惡劣電氣環境帶來的干擾和潛在損壞風險。

第三，內置診斷功能。? 能夠?qū)崟r(shí)監測輸出電流值，并診斷回路開路、短路、超量程等故障，通過LED指示燈和系統軟件報警，實現預測性維護，提高系統可用性。

第四，模塊化與易用性。? DIN導軌安裝方式使得安裝、更換和維護非常簡便。模塊化設計也便于根據實際I/O點數靈活配置系統，節省機柜空間。

第五，寬環境適應性。? 工作溫度范圍覆蓋 -40°C 至 +70°C，防護等級最高可達 IP67(配合適當外殼)，使其能夠安裝在環境條件苛刻的現場機柜中。

應用領域

1C31129G03? 作為Ovation DCS的標準模擬輸出組件，廣泛應用于需要連續調節控制的流程工業：

石油化工與天然氣：驅動調節閥控制反應器進料流量、分餾塔溫度、管道壓力;控制變頻器調節泵和壓縮機的轉速。

電力行業（火電、核電、燃?xì)廨啓C(jī)）：控制汽輪機進氣閥、鍋爐給水調節閥、煙氣擋板等，實現機組負荷、壓力和溫度的精確調節。

化學與制藥：用于反應釜溫度控制、pH值調節、配料流量控制等關鍵工藝回路。

水處理與環保：調節加藥泵的投加量、控制曝氣風機轉速、管理管網壓力等。

冶金與建材：控制窯爐燃料閥、風門開度、物料輸送速度等。

選型指南 / 購買建議

選型或采購 1C31129G03? 時，需進行以下關鍵確認：

確認系統兼容性：首要確認您的DCS系統是艾默生Ovation? 平臺。該模塊專為Ovation系統設計，需插入對應的Ovation I/O機架或端子單元，并通過背板通信。

明確信號需求：確認現場執行機構(如閥門定位器)需要的控制信號是 0-20 mA? 還是 4-20 mA。1C31129G03? 輸出為0-20 mA，但通常可通過軟件或配置調整為4-20 mA(需確認)。同時確認輸出通道數量(1通道)是否滿足需求。

核實電源與接地：確保機柜能提供穩定的 24 VDC? 電源。規劃好系統的接地方案，以發揮其高隔離性能的優勢。

評估環境條件：檢查安裝位置的環境溫度、濕度、粉塵和腐蝕性氣體情況，確保在模塊的允許工作范圍(-40°C 至 +70°C)內，并選擇合適防護等級的外殼。

考慮診斷與維護：如果系統對可靠性要求極高，需要詳細的輸出回路健康狀態信息，那么該模塊的內置診斷功能將是一個重要優勢。

核實型號與備件狀態：從故障設備上記錄完整的部件號 1C31129G03.咨詢供應商該產品是否為當前供貨型號，以及是否有庫存新件或可靠的翻新/替代方案。

選擇可靠采購渠道：由于是關鍵控制系統的備件，強烈建議通過艾默生官方授權渠道或信譽卓著的專業工業自動化備件供應商采購，以確保產品真?zhèn)?、獲得完整技術文檔和可靠的售后支持。

常見問題解答 (FAQ)

問：1C31129G03? 的輸出是4-20mA還是0-20mA?

答：根據技術資料，1C31129G03? 是一款 0-20 mA 模擬量輸出模塊? 。在工業應用中，0-20mA和4-20mA都是常見標準，4-20mA的優點是能區分“零信號”(4mA)和“線路故障”(0mA)。該模塊可能通過軟件組態支持4-20mA輸出，但需查閱具體手冊確認。

問：它可以驅動多大的負載?

答：模擬輸出模塊的驅動能力通常以其最大負載電阻來表示。例如，在24V供電下，要輸出20mA電流，最大負載電阻約為1200歐姆(24V / 0.02A)。具體參數需查詢艾默生Ovation模塊的詳細硬件手冊。

問：如何判斷模塊是否工作正常?

答：1. 觀察模塊上的通道狀態LED指示燈。2. 在Ovation操作員站(HMI)上查看該輸出點的實時值和狀態(是否顯示故障或強制狀態)。3. 使用萬用表在模塊的輸出端子上測量實際輸出的電流值，與HMI上的設定值進行比較。

問：如果模塊故障，如何更換?

答：1. 做好安全隔離：在DCS工程師站將該通道置于手動模式或安全輸出值，并通知工藝人員。2. 斷電：關閉該I/O機架或機柜的電源。3. 更換模塊：拔出舊模塊，插入新模塊(注意防靜電)。4. 上電與檢查：恢復供電，在工程師站檢查模塊狀態是否正常，并下載原有配置(如果需要)。5. 測試：在安全前提下，逐步測試輸出功能。

客戶案例分享 / 成功應用解析

華東某大型煉油廠的催化裂化裝置中，用于控制反應器進料流量的關鍵調節閥出現控制波動。經檢查，發現驅動該閥門的Ovation系統模擬輸出模塊(型號正是 1C31129G03)輸出電流存在間歇性跳變。

儀表維護團隊在計劃檢修期間，更換了故障的 1C31129G03? 模塊。新模塊安裝后，工程師通過Ovation工具在線校準了輸出零點與量程。重新投用后，進料流量控制曲線變得平滑穩定，波動消失。裝置工程師反饋：“這個模塊雖然小，但直接關系到關鍵閥門的動作。更換了正品的 1C31129G03? 后，控制回路的穩定性立刻恢復了。它的診斷功能也幫助我們快速定位了問題，節省了排查時間?！?/p>

相關產品

其他Ovation模擬輸出模塊：如 1C31129G01? (0-5VDC輸出)、1C31129G02? (0-10VDC輸出)、1C31129G04? (模擬輸出無診斷) 等，滿足不同信號類型需求。

Ovation模擬輸入模塊：如 1C31113G01? (20mV輸入)、1C31113G05? (5VDC/0-20mA輸入) 等，用于采集現場傳感器信號。

Ovation數字量模塊：如 1C31122G01? (數字輸出)、1C31107G01? (24V/48V數字輸入) 等。

Ovation系統機架與電源：如 1B30023H01? (輸入輸出總線端接器)、1B30035H01? (輸入輸出端接基座) 等。

艾默生 AMS 設備管理軟件：可與Ovation系統集成，對包括 1C31129G03? 在內的智能設備進行高級診斷和管理。

安裝與維護

安全第一：安裝和維護前，必須在DCS工程師站將相關控制回路置于手動或安全狀態，并切斷對應I/O機架的電源，遵守工廠的能源隔離程序。

安裝步驟：1. 斷電與準備：確認機架電源已關閉。準備好模塊和防靜電措施。2. DIN導軌安裝：將模塊卡入標準的35mm DIN導軌，并鎖緊固定卡扣。確保周圍留有足夠散熱空間。3. 電氣接線：按照端子圖，使用合適的工具將24VDC電源線、輸出信號線(連接至現場執行器)以及接地線牢固連接到模塊的端子排上。注意信號線使用屏蔽電纜，且屏蔽層單端接地。4. 上電與組態：恢復供電。通過Ovation工程師站軟件，識別新模塊，并下載或確認該通道的量程、工程單位、報警限值等組態信息。5. 校準與測試：如有必要，使用標準電流源進行零點與滿量程校準。最后在安全前提下進行輸出測試。

維護建議：定期檢查機柜內環境溫度和清潔度。利用DCS系統的定期診斷和記錄功能，監控模塊的輸出狀態和報警歷史。保存好系統配置的完整備份。如果模塊故障指示燈亮起或系統報錯，首先通過軟件診斷信息判斷是模塊本身故障還是外部線路問題。

產品保障

模擬量輸出模塊是控制回路中命令執行的“最后一環”，其精度與可靠性直接關系到產品質量與生產安全。我們深知 1C31129G03? 對于您Ovation系統穩定運行的重要性。我們承諾所提供的每一件產品，均來自可靠渠道，并經過嚴格的上電測試、通道精度測試及通信測試，確保其性能與可靠性符合艾默生原廠標準。我們與專業的檢測機構合作，致力于為您的關鍵過程控制系統提供可追溯、有保障的備件解決方案與及時的技術支持。選擇我們，就是為您的核心生產控制選擇了一份精準可靠的輸出保障。如需了解更多關于艾默生Ovation模塊及其他工控備件的信息，歡迎隨時訪問www.cnplcdcs.com與我們聯系。

The analog output module is the “final link” in a control loop where commands are executed; its accuracy and reliability directly impact product quality and production safety. We at Shenzhen Changxin understand the critical importance of the 1C31129G03? for the stable operation of your Ovation system. We guarantee that every product we supply comes from reliable sources? and undergoes rigorous power-on tests, channel accuracy tests, and communication tests? to ensure its performance and reliability meet Emerson’s original factory standards. Partnering with professional testing organizations, we are committed to providing traceable and guaranteed? spare parts solutions and timely technical support for your critical process control systems. Choosing us means selecting a guarantee of precise and reliable output for your core production control. For more information on Emerson Ovation modules and other industrial control spare parts, please visit www.cnplcdcs.comto get in touch.
