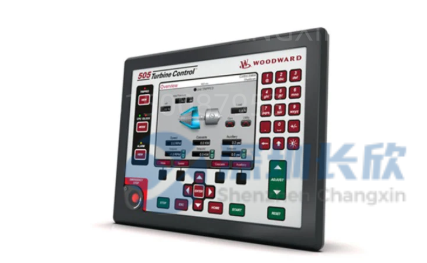

WOODWARD 8200-1302 技術規格

產品型號：8200-1302

制造商：Woodward (伍德沃德)

產品類型：數字調速器 (Digital Governor)，屬 505D? 系列

電源要求：低壓直流 (LVDC) 18-32 VDC，專為船用及ATEX防爆環境設計。

控制輸出：可驅動一個或兩個（分程）? 汽輪機蒸汽進口閥執行機構。

PID控制器：內置五個可配置的PID控制器，包括轉速/負荷PID、加速PID、兩個輔助PID和串級PID。

輸入信號：支持冗余轉速輸入(磁電式傳感器、渦流探頭等)、8個可配置模擬量輸入(4-20mA等)、20個觸點輸入。

輸出信號：提供2個4-20mA控制輸出、8個C型繼電器觸點輸出。

通信接口：集成 Modbus? 通信端口(通?；赗S-232/485)，支持遠程配置、監控與數據交換。

操作模式：具備配置、操作、校準三種標準操作模式，支持手動、半自動、自動三種啟動模式。

防護特性：外殼符合 IACS UR E10? 船級社標準，防護等級 IP54.適用于 Class I, Division 2? 危險區域。

工作溫度：-30°C 至 +70°C(-22°F 至 158°F)。

顯示與界面：集成8.4英寸圖形化液晶顯示屏，配備34鍵鍵盤(含緊急跳閘鍵、導航鍵等)。

認證與合規：通過 UL、ATEX、IECEx? 等認證，符合 EMC? 抗擾度標準 EN 61000-6-2.

WOODWARD 8200-1302 產品概述

在工業動力領域，尤其是蒸汽輪機控制這個行當，伍德沃德的 505? 系列調速器堪稱一塊金字招牌。而這塊 WOODWARD 8200-1302.正是該系列在 505D? 平臺上的一個關鍵型號，它不僅僅是一個控制器，更是一個集成了先進控制算法和人性化操作界面的完整解決方案。

簡單來說，WOODWARD 8200-1302? 的核心使命就是讓蒸汽輪機這個“大家伙”聽話。它通過采集轉速、壓力、溫度等各種傳感器信號，經過內部五個PID控制器的復雜運算，最終精準地調節蒸汽閥門的開度，從而實現對汽輪機轉速、負荷或者工藝參數(如抽汽壓力)的穩定控制。它的設計非常巧妙，將控制單元和操作員面板(OCP)融為一體，你面前這個帶大屏幕和鍵盤的設備，就是整個控制系統的“大腦”和“交互窗口”。無論是簡單的獨立運行，還是作為大型分布式控制系統(DCS)的一個智能節點，8200-1302? 都能勝任。尤其值得一提的是，它天生就是為嚴苛環境準備的，船用認證和ATEX防爆資質讓它能在船舶機艙、化工廠防爆區等地方扎根，可靠性經過了全球眾多項目的驗證。選擇 WOODWARD 8200-1302.就是為你的關鍵動力設備選擇了一位經驗豐富、值得信賴的“護航員”。

主要特點和優勢

這玩意兒的好處，咱得從里到外、從軟到硬掰扯清楚。

首先，最核心的是強大的控制內核與靈活性。WOODWARD 8200-1302? 肚子里裝著五個獨立的PID控制器，這可不是擺設。你可以根據工藝需要，靈活配置成速度控制、負荷控制、串級控制(Cascade)、或者用輔助PID去管理潤滑油壓、密封氣壓等輔助系統。它支持現場編程，通過菜單驅動的軟件，工程師可以像搭積木一樣，為不同的汽輪機應用定制控制策略，大大縮短了工程調試時間，降低了總體成本。這種靈活性是通用PLC難以比擬的。

其次，面向復雜工藝的智能管理能力。它內置了自動啟動順序功能，能根據汽輪機是熱態還是冷態，自動執行最優的升速、暖機、過臨界轉速、并網流程，大大簡化了操作員的工作。臨界轉速規避功能可以設置三個避讓帶，保護轉子安全。它還具備完善的保護與診斷，有十個外部報警輸入和十個跳閘輸入，所有跳閘和報警事件都帶時間戳記錄，方便事后分析，快速定位問題根源。

再者，堅固的硬件與廣泛的適用性。8200-1302? 的硬件是經過千錘百煉的 505D平臺。它的電源是18-32 VDC低壓直流，專門為船用和防爆環境優化。外殼達到 IP54防護等級，防塵防水，并且通過了 ATEX/IECEx? 防爆認證，這意味著它可以被安裝在有潛在爆炸性氣體的1區2類危險場所。寬達 -30°C 至 +70°C? 的工作溫度范圍，確保了它在從極寒到酷熱的全球各種環境下都能穩定運行。

最后，人性化的交互與便捷的集成。那塊8.4英寸的圖形化顯示屏可不是簡單的參數顯示，它能展示實時趨勢、圖形化的蒸汽圖、操作點視圖，支持多語言(包括中文)，讓操作和監控一目了然。集成的 Modbus? 通信端口讓它能輕松地與工廠的DCS、PLC或上位機軟件對話，實現遠程監控、數據采集和高級控制，無縫融入現代化工廠的自動化網絡。

The WOODWARD 8200-1302? stands as a robust and intelligent digital governor within the esteemed 505D series. Its core strength lies in a highly flexible control engine, featuring five configurable PID controllers? that can be tailored for speed, load, cascade, and auxiliary control applications. This field-programmable capability allows for rapid deployment and customization across diverse steam turbine installations, offering a cost-effective alternative to generic PLCs.

Engineered for demanding environments, it boasts marine and ATEX certifications? with an IP54-rated enclosure, ensuring reliable operation in harsh and potentially explosive atmospheres. Its intelligent process management? includes automated start-up sequences, critical speed avoidance bands, and comprehensive protection with time-stamped trip/event logging for enhanced diagnostics. The integrated 8.4-inch graphical HMI? provides intuitive operation and real-time visualization, while built-in Modbus communication? facilitates seamless integration into plant-wide control systems. The 8200-1302? delivers a proven combination of precise control, rugged durability, and user-friendly operation for critical turbine applications.

應用領域

這 WOODWARD 8200-1302? 的應用，那真是跟著蒸汽輪機走，遍布能源和重工業的各個角落。

其首要戰場當然是發電行業，無論是大型火力發電廠的主汽輪機，還是企業自備電站的驅動汽輪機，都需要精確的轉速控制來保證發電頻率的穩定。8200-1302? 在這里負責從啟動、并網到負荷調節的全過程，是保障電網品質和設備安全的核心。

在石油、天然氣及化工行業，蒸汽輪機常被用來驅動大型壓縮機、泵或發電機。在這些連續生產的流程中，任何控制波動都可能影響整個產業鏈。WOODWARD 8200-1302? 的可靠性和防爆認證，使其成為海上平臺、煉油廠、化工廠等危險區域驅動設備控制的首選。

船舶推進與動力是它的另一個重要舞臺。作為具備船級社認證的調速器，8200-1302? 可用于船舶的主推進渦輪機或發電用輔機渦輪的控制，適應船艙內高溫、高濕、振動的惡劣環境。

此外，在造紙、鋼鐵、水泥等重型制造業，以及區域供熱領域，凡是使用蒸汽輪機作為原動機的地方，WOODWARD 8200-1302? 都能提供精準、可靠的控制，幫助用戶提升能效，保障生產連續穩定。

選型指南 / 購買建議

老鐵，選這玩意兒，第一步就得把“環境”和“電源”這兩件事兒整明白。

第一，看應用環境與認證要求。這是選 8200-1302? 的關鍵。如果你的設備用在普通工廠車間(非防爆區)，可能標準型就夠了。但如果用在船舶上，或者化工廠、油氣田等有爆炸性氣體環境的1區2類（Class I, Div. 2）區域，那么具備 ATEX/IECEx? 船用防爆認證的 8200-1302? 就是強制要求，絕對不能省。它IP54的防護等級也能應對多塵、潮濕的工況。

第二，核對電源系統。WOODWARD 8200-1302? 需要 18-32 VDC? 的低壓直流電源。在訂貨和設計控制柜時，必須確保你的供電系統能提供穩定、純凈的直流電，電壓要在范圍內。別等到貨了發現交流電接不上去。

第三，明確控制功能需求。你的汽輪機是單閥門還是分程(雙)閥門控制?需要實現哪些控制模式(純轉速、抽汽控制、串級控制)?是否需要利用它的輔助PID來控制其他系統?提前想清楚，在配置軟件時才能有的放矢。

第四，規劃通信與集成。是否需要將 8200-1302? 接入工廠的DCS或監控系統?如果需要，那么它的 Modbus? 通信功能就是必選項。提前規劃好通信協議、地址和布線。

常見問題解答 (FAQ)

問：WOODWARD 8200-1302? 和 8200-1300、8200-1301? 有什么區別?

答：主要區別在電源和合規性上。8200-1300? 是標準低壓直流(18-32VDC)版本，用于普通位置。8200-1301? 是交流/直流寬范圍電源(88-264VAC或90-150VDC)版本。而 8200-1302? 是船用/ATEX防爆合規的低壓直流版本，專為船舶和危險區域設計。功能上三者基于相同的505D平臺，核心控制能力一致。

問：這個調速器可以替代我們老系統里的 Woodward 9907-162? 或 9907-164? 嗎?

答：是的，完全可以，而且是推薦的升級方案。WOODWARD 8200-1302? 等505D系列產品正是為了替代老款的9907-16x系列等模擬或早期數字調速器而設計的。它提供了更先進的數字控制、圖形化界面、更強大的通信能力和更友好的編程環境。升級前需要確認安裝尺寸、接口兼容性，并重新進行控制邏輯配置和調試。

問：8200-1302? 的“自動啟動順序”具體是怎么工作的?

答：這個功能允許你預先編制汽輪機的啟動曲線?？刂破鲿?huì)根據選擇的啟動模式(冷態、溫態、熱態)，自動控制轉速設定值按照預設的斜坡上升，在暖機轉速下保持指定時間，自動快速越過臨界轉速區，最終平穩到達額定轉速或同步轉速。這大大減少了人工操作步驟和誤操作風險，保證了啟動過程的一致性和安全性。

問：如果調速器發生跳閘，如何快速查找原因?

答：8200-1302? 具備完善的事件記錄功能。當發生跳閘或報警時，控制器會記錄下事件類型(如超速、低油壓等)和精確的實時時鐘(RTC)時間戳。操作員可以通過前面板進入服務菜單，或通過通信軟件，直接查看這些歷史記錄，從而快速鎖定導致跳閘的直接原因，縮短故障排查時間。

客戶案例分享

華東某大型化工廠的自備熱電站，裝有兩臺驅動發電機的抽汽式汽輪機。原有的控制系統是多年前的老式數字調速器，界面陳舊，故障率高，且備件難以尋找，每次故障都導致全廠蒸汽平衡波動，影響連續生產。

廠里下定決心進行控制系統升級，最終選定了 WOODWARD 8200-1302? 作為核心控制器。改造后，效果立竿見影。首先，那8.4英寸的彩色圖形界面讓操作工眼前一亮，轉速、負荷、閥門開度、蒸汽參數一目了然，再也不用對著幾行代碼式的數字猜來猜去。其次，利用其自動啟動順序功能，原本需要老師傅精心操作半小時的開機過程，現在新員工也能一鍵安全完成，啟動時間還縮短了15%。最重要的是，運行一年多來，8200-1302? 表現極其穩定，再未發生因控制器本身故障導致的非計劃停機。負責設備的王工感慨：“這錢花得值!不僅解決了老問題，還讓我們的運維水平上了一個臺階，關鍵是心里踏實了?！?/p>

相關產品

8200-1300：505D系列標準低壓直流(LVDC)版本，用于非危險場所。

8200-1301：505D系列寬范圍交流/直流(AC/DC)電源版本，適用電源選擇更靈活。

8200-1310：505D系列的增強型版本，具備更先進的通信(如以太網)、圖形化蒸汽圖和自適應PID等高級功能。

8200-1340 (FLEX500)：基于505D硬件平臺的可編程專用控制器，功能更強大，適用于更廣泛的透平機械控制。

8200-226：伍德沃德另一款多功能電子控制模塊，常用于伺服驅動等應用。

8200-2312 (505XT)：專用于單抽汽輪機的標準蒸汽輪機控制器，是505E的升級替代產品。

9907-1200：CPC-II 執行轉換器，常與 8200-1302? 等505控制器配套使用，用于驅動液壓執行機構。

8446-1019：507D/E汽輪機數字控制器，適用于不同系列和功率的汽輪機。

5501-471 / 5501-470：伍德沃德控制器卡，用于特定控制系統的擴展或備件。

安裝與維護

安裝前準備：兄弟，裝這精密玩意兒，準備工作得做足!第一，讀手冊!把伍德沃德提供的安裝手冊從頭到尾捋一遍，特別是電源接線圖和端子定義。第二，驗環境。確認安裝位置的環境溫度在 -30°C 至 +70°C? 之間，濕度符合要求，并且沒有超過污染等級2的導電塵埃。如果是防爆區域安裝，必須確保整個安裝方式符合ATEX認證要求。第三，備電源。準備好穩定可靠的 18-32 VDC? 直流電源，功率要足夠。第四，規劃布線。信號線(尤其是轉速探頭線)要使用屏蔽電纜，并且遠離動力電纜單獨敷設，做好接地，這是抗干擾的關鍵。

維護建議：日常維護主要是“觀察”和“記錄”。平時多看看控制器顯示屏上的各項參數和狀態指示燈是否正常。定期通過前面板或通信軟件備份當前的配置參數，這是最重要的維護習慣，萬一需要更換控制器，恢復起來快得很。保持設備周圍通風良好，定期用干布清潔顯示屏和面板，切忌使用任何化學溶劑。如果系統長時間停機，建議定期通電一段時間。當控制器發出報警或跳閘時，第一件事就是查看事件記錄，那里面通常已經指明了方向。

產品保障

在工業控制這個行當，尤其是汽輪機調速這種關乎安全和連續生產的關鍵環節，我們深知“可靠”二字的分量。我們 深圳長欣? 鄭重承諾，所提供的每一臺 WOODWARD 8200-1302? 數字調速器，均確保為原裝正品，源自伍德沃德正規供應鏈，性能與質量完全符合出廠標準，絕無任何仿冒或翻新產品。

我們理解，一個控制器的故障可能導致整條生產線甚至整個工廠的停擺。因此，我們不僅提供產品，更提供基于專業知識的支持。我們的技術團隊熟悉伍德沃德505系列產品，能夠?yàn)槟峁?zhǔn)確的選型咨詢、兼容性核對以及初步的應用指導。我們承諾對所售產品提供符合行業規范的質保與售后支持服務。選擇與我們合作，您獲得的不僅僅是一個備件，更是一個致力于用可靠產品和專業服務，為您關鍵動力設備保駕護航的長期伙伴。更多信息，歡迎訪問我們的平臺 www.cnplcdcs.com。
