描述

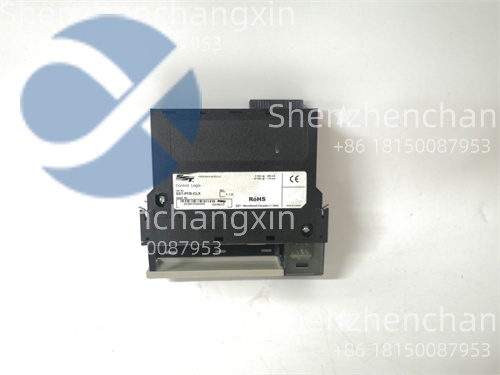

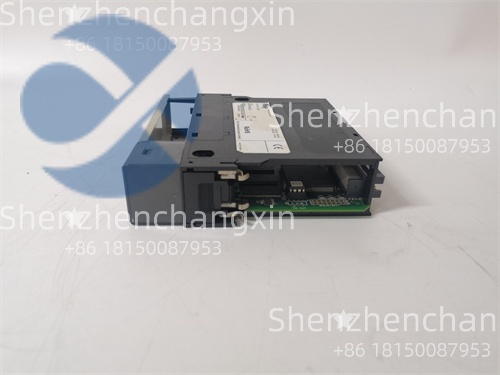

產品概述

在工業自動化項目中，經常面臨一個核心挑戰：如何讓不同制造商的控制系統和現場設備“說同一種語言”。例如，一個以Rockwell ControlLogix PLC為核心的控制系統，需要無縫集成大量來自西門子、ABB等廠商、采用Profibus DP協議的智能設備(如變頻器、電機啟動器、遠程I/O站)。SST-PB3-CLX-RLL? 模塊正是為解決此問題而生的“專業翻譯官”和“網絡指揮官”。它由專業的通信解決方案提供商ProSoft Technology(其產品線前身為SST)設計，專門用于Rockwell ControlLogix? 平臺。

此模塊本質上是一個Profibus DP主站掃描器。當它插入ControlLogix機架的任意I/O槽位后，即被控制器識別為一個智能I/O模塊。用戶通過Rockwell的RSLogix 5000/Studio 5000編程軟件對其進行組態，定義需要與之通信的Profibus從站設備及其輸入/輸出數據區域。隨后，模塊自動、周期性地通過其前端的DP網絡接口，掃描并管理所有已配置的Profibus從站。它將采集到的從站輸入數據(如傳感器狀態、電機速度)打包并通過ControlLogix背板發送給控制器;同時，接收控制器計算出的輸出數據(如閥門開度指令)，并分發給對應的Profibus從站。這個過程高速、可靠，使得ControlLogix控制器能夠像控制本地I/O一樣，輕松管理一個龐大的第三方設備網絡。

技術規格

產品型號：SST-PB3-CLX-RLL (常見完整型號)

品牌/制造商：SST / ProSoft Technology (隸屬于 Rockwell Automation Encompass 合作伙伴)

適用平臺：Rockwell Automation ControlLogix

接口類型：Profibus DP (符合 EN 50170 標準)

角色：DP-V0/V1 主站 (Master/Scanner)

通信速率：9.6 Kbps 至 12 Mbps，自適應

最大從站數：最多支持 125 個從站(實際數量受數據吞吐量和掃描周期限制)

最大I/O數據：典型配置下可達數千字節的輸入/輸出數據交換

ControlLogix背板支持：兼容ControlLogix 1756背板

供電：通過ControlLogix背板取電

工作溫度：0 至 60 °C

狀態指示：模塊前端帶有多LED指示燈，顯示電源、運行、網絡、通信狀態

配置方式：通過RSLogix 5000 / Studio 5000編程軟件，使用ProSoft提供的附加配置文件 (AOP) 或通用模塊配置文件進行組態

認證：CE， cULus 等

主要特點和優勢

SST-PB3-CLX-RLL? 的核心優勢在于其卓越的系統集成能力，它打破了不同自動化品牌之間的壁壘，使ControlLogix系統能夠無縫接入全球應用最廣泛的現場總線網絡之一——Profibus DP。用戶無需在AB和西門子等主流生態系統之間做出艱難選擇，也無需投資于復雜的網關和額外的編程，即可實現最優的混合架構。

高性能與高可靠性是其另一大亮點。該模塊采用工業級設計，能夠提供確定性的、周期性的數據交換，滿足實時控制要求。其強大的診斷功能，無論是通過前端LED指示燈，還是集成在RSLogix 5000軟件中的診斷頁面，都能快速定位網絡故障、從站掉線或通信錯誤，極大縮短了系統調試和故障排查時間。此外，與Rockwell環境的原生集成體驗非常出色。用戶可以在熟悉的Studio 5000環境中直接對該模塊進行組態、監視和診斷，所有數據在控制器中表現為標簽形式，編程方式與本地I/O無異，顯著降低了工程復雜性，提升了開發效率。

開放的系統集成：使ControlLogix PLC能夠作為主站，直接管理和控制數百種不同的Profibus DP從站設備，極大擴展了系統兼容性。

高性能與確定性：支持最高12 Mbps的通信速率，提供確定性的、周期性的數據交換，滿足實時控制應用的需求。

強大的診斷功能：提供全面的網絡和從站級診斷信息，通過軟件和硬件指示燈實現快速故障定位和維護。

無縫的Rockwell集成：通過Add-On Profile (AOP) 在Studio 5000環境中進行直觀的圖形化配置，數據在控制器中作為標簽直接訪問，工程效率高。

簡化網絡架構：無需在ControlLogix網絡和Profibus網絡之間部署獨立的網關計算機，簡化了硬件結構，提高了可靠性。

Technical Overview:

The SST-PB3-CLX-RLL? is a fieldbus communication interface module developed by ProSoft Technology, designed specifically for integration into Rockwell Automation’s ControlLogix programmable automation controller (PAC) systems. Its primary function is to serve as a Profibus DP Master/Scanner.

Physically installed in a 1756 ControlLogix I/O chassis, it communicates with the central controller via the high-speed ControlLogix backplane. Externally, it connects to a standard Profibus DP network via its 9-pin D-sub connector. Once configured using Rockwell’s Studio 5000 software (with ProSoft’s provided Add-On Profile), the module autonomously manages all data exchange with the configured Profibus DP slave devices (e.g., drives, remote I/O, sensors). It continuously scans the slave devices, reading input data and writing output data, effectively making the Profibus network appear as a set of local I/O tags to the ControlLogix controller. This enables a ControlLogix-based system to seamlessly integrate a vast ecosystem of Profibus-enabled field equipment.

應用領域

SST-PB3-CLX-RLL? 的應用場景非常廣泛，主要集中在那些以Rockwell ControlLogix? 作為主控系統，但又需要集成大量第三方Profibus DP? 設備的混合供應商自動化項目中。

在汽車制造行業，總裝線和涂裝車間可能采用ControlLogix進行整體協調，而機器人、焊接控制器和輸送線驅動則普遍采用Profibus聯網。此時，SST-PB3-CLX-RLL? 模塊使ControlLogix能夠直接控制這些設備。在水處理廠，核心控制器可能是ControlLogix，但現場的眾多泵、閥、流量計和智能儀表可能采用Profibus協議。此模塊可以實現無縫集成。同樣，在食品飲料、包裝、物料輸送以及建筑自動化等眾多領域，只要存在AB控制系統與歐洲主流Profibus設備共存的場景，此模塊就是實現高效、低成本集成的標準解決方案。

汽車制造：集成焊接機器人、涂裝機器人和輸送線控制系統。

水與污水處理：連接Profibus接口的智能儀表、變頻泵和閥門。

食品飲料與包裝：集成生產線上的裝填機、貼標機、包裝機和碼垛機器人。

物料輸送：控制倉庫自動化系統中的輸送帶、分揀機和提升機。

通用制造業：在采用ControlLogix的工廠中，集成支持Profibus的數控機床、專用機床和過程儀表。

集成與配置要點

成功集成SST-PB3-CLX-RLL? 模塊，需要完成硬件安裝、軟件組態、網絡布線和系統調試幾個關鍵步驟。

硬件安裝相對簡單：將模塊插入ControlLogix機架的可用槽位，并確保其穩固固定。網絡連接需使用標準的Profibus DP電纜和連接器，注意網絡拓?fù)錇榭偩€型，并在網絡的兩端(即第一個和最后一個從站)的DP接頭處將終端電阻開關撥至“ON”? 位置。正確的終端電阻是保證信號質量、避免通信錯誤的基礎。

軟件配置是核心。首先，需要在安裝有RSLogix 5000或Studio 5000的工程站上，安裝ProSoft為此模塊提供的Add-On Profile (AOP)。AOP提供了圖形化的配置界面和預定義的數據類型。然后在項目中添加該模塊，指定其所在的槽位，并進入其屬性頁面進行詳細配置。這包括：設置Profibus網絡參數(如波特率，通常設為1.5 Mbps或更高以獲取性能)，并導入或管理所有從站設備的GSD文件。每個從站都需要分配唯一的從站地址，并定義其輸入/輸出數據長度和映射到ControlLogix內存的標簽。配置完成后，將項目下載到控制器。模塊上電后，可通過軟件中的“模塊狀態”頁面或模塊前端的LED燈(PWR, OK, NET, COMM等)監控網絡通信狀態。

GSD文件管理：確保擁有每個Profibus從站設備正確版本的GSD文件，并將其成功導入到Studio 5000的配置中。這是模塊識別和配置從站的基礎。

網絡終端電阻：務必確保Profibus DP網絡兩端(且只有兩端)的終端電阻處于啟用狀態。這是最常見的通信故障原因之一。

從站地址規劃：為網絡上的每個從站分配唯一、不沖突的地址，并做好記錄，便于日后維護。

波特率與距離匹配：更高的波特率(如12 Mbps)提供更快的掃描周期，但允許的最大網絡長度會縮短。需根據網絡物理長度和性能需求權衡設置。

充分利用診斷功能：熟練使用模塊提供的LED指示燈和軟件內的診斷緩沖區，可以快速定位從站掉線、配置錯誤或電纜故障等問題。

生命周期與采購建議

SST-PB3-CLX-RLL? 是ProSoft Technology? 公司(現為Rockwell Automation重要合作伙伴)推出的成熟產品，在Rockwell ControlLogix? 平臺與Profibus? 網絡集成領域是經過長期驗證的經典解決方案。從產品生命周期看，它處于成熟期，擁有龐大的裝機量和廣泛的應用案例。雖然ProSoft會持續推出支持新功能(如Profinet)的模塊，但對于現有大量基于Profibus DP的系統，SST-PB3-CLX-RLL? 在未來很長一段時間內仍將是重要的維護和備件需求對象。

采購此模塊主要基于兩種需求：一是新系統集成，用于在新的ControlLogix項目中接入Profibus設備;二是現有系統的維護和備件替換。對于后者，確保型號完全一致至關重要，應提供完整的型號SST-PB3-CLX-RLL。在采購時，還需確認模塊的固件版本是否與您當前項目中使用的AOP版本和控制器固件兼容。此外，如果是替換故障模塊，建議在停機窗口對更換后的模塊進行完整的網絡掃描和I/O點測試，以驗證所有從站通信恢復正常。

我們理解通信接口模塊的穩定性對整個生產線協同運作的重要性。我們提供的每一塊 SST-PB3-CLX-RLL? 模塊，均通過專業的工業通信與自動化產品渠道采購，確保其來源可靠、功能完備。在發貨前，每塊模塊都會經過基本功能檢測，包括外觀檢查、接口檢查和通電測試(在具備條件時)。我們提供明確的質保。我們的技術團隊可協助您確認模塊與您現有ControlLogix硬件和軟件環境的兼容性。我們的目標是成為您在解決跨平臺通信挑戰時的可靠伙伴，提供高質量的產品與專業的支持。

Service and Supply Commitment:

Integrating a third-party network like Profibus DP into a ControlLogix system requires a reliable and well-understood gateway. We are committed to supplying genuine, fully tested ProSoft (SST) communication modules that perform as expected in these critical integration roles.

We source every SST-PB3-CLX-RLL module through established distributors and partners within the industrial automation sector. Prior to shipment, each unit undergoes a standard quality verification process, which includes a thorough visual inspection, verification of all model and revision labeling, and a basic power-on and communication link test to confirm core functionality is intact.

We back our products with a clear warranty and provide knowledgeable support. We can assist in verifying the compatibility of the module with your ControlLogix chassis and controller firmware. Our goal is to be a trusted supplier for your system integration and maintenance needs, delivering not just a module, but a solution that bridges communication gaps reliably and keeps your multi-vendor automation system running smoothly.
