產品概述

在現代工業中，大型旋轉設備(如離心壓縮機、汽輪機、燃氣輪機)的非計劃停機代價高昂，而早期故障往往隱藏在微弱的振動信號變化中。Vibro-Meter CMC16（訂貨號 200-530-025-014） 正是為實現“看得見、判得準、護得住”這一目標而設計的智能監測核心。它將16路傳感器信號(如電渦流軸位移、加速度計振動、速度探頭)以24位高分辨率同步數字化，并基于 API 670 標準執行毫秒級趨勢分析與超限判斷——一旦檢測到軸振超標、軸承劣化或轉速異常，立即通過繼電器或4–20 mA信號觸發報警甚至聯鎖跳閘。

我曾在一套LNG液化裝置的驅動壓縮機組上部署多塊 CMC16 200-530-025-014.該機組由燃氣輪機驅動，要求7×24連續運行，任何意外停機都將導致每日數百萬美元損失。系統通過8塊 CMC16 卡監控超過120個測點，包括徑向/軸向位移、殼體振動、鍵相及工藝參數(溫度、壓力)。CMC16 的核心優勢在于其通道獨立性與高采樣保真度：每通道可獨立配置傳感器類型、濾波器和報警閾值，且支持高達10 kHz采樣率，足以捕捉軸承早期剝落產生的高頻沖擊。更關鍵的是，其雙冗余4–20 mA輸出和干接點繼電器可直接接入DCS與ESD系統，實現“監測即保護”的閉環——這正是API 670對SIL2級機械保護系統的強制要求。



主要特點和優勢

Vibro-Meter CMC16 200-530-025-014 的核心價值在于其高密度集成、高精度采集與硬接線保護能力的三位一體：

??16通道高密度設計：單卡替代多臺傳統監測儀，大幅節省機柜空間與布線成本。

??全通道獨立配置：每通道可混接不同類型傳感器，適應復雜機組監測需求(如同時監測軸振、瓦溫與工藝壓力)。

??API 670 合規保護邏輯：內置峰值保持、延遲確認、危險/報警分級等邏輯，確保保護動作可靠無誤。

??雙模輸出直連控制系統：4–20 mA用于DCS趨勢顯示，繼電器干接點直連ESD系統，實現“監測-報警-聯鎖”一體化。

??深度集成VM600生態：與MPC卡及Rack Manager軟件無縫協同，支持遠程配置、波形回放與自動報告生成。

這些特性使 CMC16 200-530-025-014 成為石油天然氣、電力、化工等行業中大型旋轉機械狀態監測與保護的行業標桿。

The Vibro-Meter CMC16 (200-530-025-014) delivers high-density, API 670-compliant condition monitoring in a single module. With 16 fully configurable channels and 24-bit precision, it captures the subtlest signs of machinery degradation—while its relay and 4–20 mA outputs provide fail-safe protection. Integrated into the VM600 platform, it ensures both predictive insight and functional safety for the world’s most critical rotating assets.

應用領域

石油與天然氣：離心/往復式壓縮機、燃氣輪機、輸油泵、LNG再冷凝器

電力行業：汽輪發電機組、鍋爐給水泵、循環水泵、風力發電機

化工與石化：乙烯裂解氣壓縮機、合成氨壓縮機、反應釜攪拌器

冶金與礦業：大型鼓風機、礦石破碎機、軋鋼機主傳動

水處理：大型污水提升泵、曝氣風機

特別適用于新建項目構建集中式機械保護系統(MPS)，或在老舊Bently Nevada 3500等系統改造中作為高性價比升級方案。

集成與配置要點

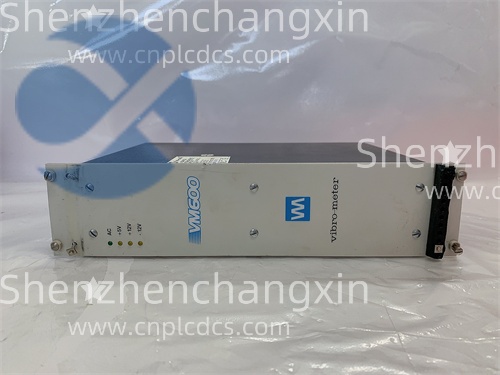

???必須使用VM600框架：需搭配MPC(主處理卡)和電源模塊(如PSU600)。

???傳感器匹配：推薦使用Vibro-Meter原廠探頭(如PR6423電渦流傳感器)以確保信號兼容性。

???Rack Manager配置：在軟件中為每通道指定傳感器類型、靈敏度、工程單位及報警閾值。

???繼電器邏輯設置：根據SIL要求配置“Alarm”與“Danger”動作延時及復位方式。

???4–20 mA映射：在DCS側需配置對應量程，避免信號失真。

??接地與屏蔽：機架必須良好接地，傳感器電纜采用雙層屏蔽雙絞線，防止EMI干擾。

經驗之談：在壓縮機防喘振控制中，建議將軸振動“Danger”信號同時送至DCS(記錄)和獨立ESD系統(跳閘)，實現保護功能的物理隔離——這是API 670推薦的最佳實踐。

生命周期與采購建議

Vibro-Meter CMC16 200-530-025-014 目前處于現役主力（Active） 狀態，是ABB VM600平臺的標準監測卡，廣泛應用于全球新建及改造項目。ABB持續供貨，并提供完整技術支持。

深圳長欣作為ABB/Vibro-Meter產品專業服務商，所供應的 CMC16 200-530-025-014 均為：

全新原裝（Factory New），帶完整序列號與出廠校準證書

嚴格核對訂貨號?200-530-025-014、標簽與固件版本

全面通電測試：16通道輸入響應、4–20 mA輸出精度、繼電器動作邏輯、背板通信

提供?Rack Manager 工程導入?yún)f(xié)助?與?API 670 配置模板

所有模塊享受 12個月質保，現貨供應，交付迅速。我們深知，在關鍵機組保護系統中，一塊監測卡的失效可能意味著災難性后果——因此，我們只提供經過嚴格驗證的正品保障。
