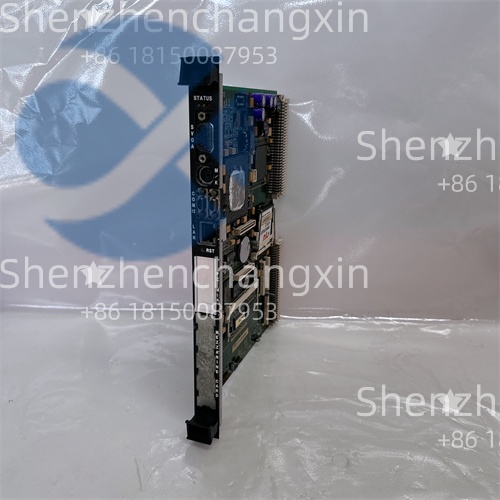

產品概述

在燃氣輪機、蒸汽輪機及聯合循環電廠的控制核心——GE Mark VIe 系統中，毫秒級的響應延遲或通信中斷都可能導致非計劃停機甚至設備損壞。IS215VCMIH2C 正是這一高可靠性架構中的“神經中樞”。作為 VCMI（VME Communication Interface）模塊 的 H2C 版本，它安裝在 Mark VIe 控制器(通常為 PAC – Process Automation Controller)的 VME 機箱內，承擔著控制器與遠程 I/O 處理器（IO Pack）之間的實時數據橋梁角色。

IS215VCMIH2C 的核心功能是通過 雙冗余以太網（R 網與 S 網） 與現場的 I/O Packs(如 TBQA、TCQA 等底板上的 I/O 模塊)進行周期性通信。每個 VCMI 模塊管理一組 I/O Packs，以 ≤ 10 ms 的周期掃描所有數字量、模擬量輸入，并下發控制輸出指令。其采用 UDP/IP 協議，但運行于專用確定性網絡，確保低抖動和高吞吐。更重要的是，雙網冗余設計意味著即使 R 網光纖斷裂，S 網可立即接管，通信不中斷。此外，VCMI 還負責向 Mark VIe 的 HMI（如 ToolboxST） 提供 I/O 模塊狀態、診斷信息(如通道故障、溫度告警)，是實現預測性維護的關鍵節點。

注：“H2C” 后綴表示該模塊支持 Hardware Revision C，具備增強的 EMI 抗擾度、改進的電源管理和與最新版 Mark VIe 固件的兼容性，適用于新建及升級項目。

技術規格

產品型號：IS215VCMIH2C

制造商：GE Vernova(原 GE Power)

產品類型：Mark VIe 控制系統 VME 通信接口模塊(VCMI)

安裝位置：Mark VIe PAC 控制器 VME 機箱(通常槽位 1–4)

VME 總線接口：VME64x 32-bit，33 MHz，符合 IEEE 1014

以太網接口：2 × 10/100BASE-TX(R 網 & S 網)，RJ-45 或光纖(通過媒體轉換器)

通信協議：GE 專有 UDP/IP 實時協議(基于 Ethernet)

最大 I/O 容量：單 VCMI 可管理 最多 8 個 IO Packs(約 512 個 I/O 點)

通信周期：4 ms、5 ms、10 ms 可配置(典型值 10 ms)

診斷功能：

雙網獨立狀態 LED(Link/Activity/Fault)

VME 總線健康監測

I/O Pack 在線/離線狀態映射

溫度與電壓自檢

工作溫度：0°C 至 +60°C(工業級)

電源：由 VME 背板提供(+5 V, ±12 V)

尺寸：標準 6U VME 模塊(233.35 mm × 160 mm)

認證：CE, UL 61010-1. IEC 61000-6-2/4(工業 EMC)

主要特點和優勢

雙網冗余，零單點故障：R/S 雙以太網物理隔離，任一網絡故障自動切換，保障渦輪控制信號持續傳輸。

確定性實時通信：硬實時周期掃描(≤10 ms)，滿足旋轉機械高速保護(如超速跳閘)的嚴苛?xí)r序要求。

深度系統集成診斷：通過 ToolboxST 軟件可查看每個 I/O 通道的健康狀態、歷史故障，支持快速定位現場問題。

H2C 硬件增強：相比早期 H1B/H2B 版本，H2C 具備更強抗電磁干擾能力，適用于變頻器密集或高壓開關場環境。

The GE IS215VCMIH2C is a mission-critical communication interface module in the Speedtronic? Mark VIe turbine control system. Serving as the VME Communication Interface (VCMI), it enables deterministic, redundant data exchange between the central PAC controller and distributed I/O Packs over dual 10/100 Mbps Ethernet networks (R & S). With configurable scan cycles down to 4 ms, it ensures real-time acquisition of critical parameters like vibration, temperature, and speed—essential for turbine protection and efficiency. The H2C revision delivers enhanced EMI immunity and compatibility with modern Mark VIe firmware. Fully integrated into GE’s ToolboxST diagnostic suite, the IS215VCMIH2C provides comprehensive visibility into I/O health, making it indispensable for power generation reliability and availability.

應用領域

IS215VCMIH2C 幾乎只部署于 GE Mark VIe 控制的能源與重工業場景。在一座 9HA 燃氣-蒸汽聯合循環電廠中，每臺燃機配備 3 個 PAC 控制器(三取二表決)，每個 PAC 內安裝 2 塊 IS215VCMIH2C，分別管理燃燒室、透平排氣、潤滑油系統的 I/O Packs。當某根 R 網光纖因施工誤傷斷裂時，S 網在 5 ms 內接管通信，燃機繼續滿負荷運行，操作員僅在 HMI 上收到“Network R Fault”告警，無需干預。若無此冗余設計，此次事件將觸發燃機跳閘，損失超百萬元。

燃氣輪機發電：Frame 6B/7EA/9FA/9HA 等全系列機組控制

蒸汽輪機與聯合循環：余熱鍋爐、汽輪機主控與保護

石油天然氣：壓縮機站、LNG 液化裝置的驅動透平控制

工業驅動：大型風機、泵、壓縮機的變速驅動系統

老舊 Mark VI 升級：替換舊 VCMI(如 IS200VCMIH1B)以提升可靠性與診斷能力

集成與配置要點

部署 IS215VCMIH2C 時，需通過 GE ToolboxST 軟件進行網絡拓?fù)渑渲?。每個 VCMI 必須分配唯一的 IP 地址段(如 192.168.10.x 用于 R 網，192.168.20.x 用于 S 網)，并與所管理的 I/O Packs 地址匹配。物理接線推薦使用 工業級屏蔽雙絞線或單模光纖(通過 GE 媒體轉換器)，并嚴格遵循 星型拓?fù)?，避免總線型接法導致故障擴散。在冗余 PAC 系統中，主備 VCMI 的配置必須完全一致，且 I/O Packs 需同時連接至主備控制器的對應網絡。

禁止將 R 網與 S 網交叉連接，否則將導致通信風暴

網絡交換機必須為?非管理型工業以太網交換機?或?GE 專用交換機，禁用 STP/RSTP

定期通過 ToolboxST 的 “I/O Diagnostics” 查看 “Packet Loss” 和 “Jitter” 指標

更換 VCMI 前，務必在 ToolboxST 中執行 “Download Configuration” 刷新固件與 IP 設置

生命周期與采購建議

GE IS215VCMIH2C 目前處于成熟穩定期，是 Mark VIe 系統的標準通信模塊。盡管 GE 已推出基于 Mark VIeS(軟件定義控制)的新架構，IS215VCMIH2C 因其在全球數千臺燃機/汽機中的廣泛部署，仍在持續生產并享有長期服務支持。對于新建電廠、大修替換或緊急備件需求，它仍是不可替代的核心組件。

深圳長欣作為 GE 自動化產品的戰略合作伙伴，確保所供 IS215VCMIH2C 均為全新原裝正品(來源 GE 工廠或授權分銷)。每一塊模塊均在真實 Mark VIe 測試平臺上完成：

? 雙網冗余通信壓力測試(10 ms 周期滿負載)

? 與主流 I/O Packs(TBQA/TBQB/TCQA)互操作驗證

? EMI 抗擾度模擬(IEC 61000-4-3 Level 3)

? ToolboxST 診斷功能全項檢查

并出具 GE 格式測試報告。我們提供12個月質保、現貨庫存、48小時緊急交付，并由擁有 GE Mark VIe 十年以上工程經驗的專家團隊提供免費網絡配置審核與故障代碼解讀，助您守護能源核心資產的安全與效率。

In turbine control, communication isn’t just data—it’s safety and uptime. The GE IS215VCMIH2C delivers both through hardened, redundant, real-time networking at the heart of the Mark VIe system. We source each unit directly from GE channels and validate its full functionality on live Mark VIe test benches—including sub-10ms determinism and seamless failover. Backed by a 12-month warranty and certified GE system engineers, we provide not just a module, but the assurance your turbine stays online, protected, and performing—today and for decades to come.
