產品簡要說明

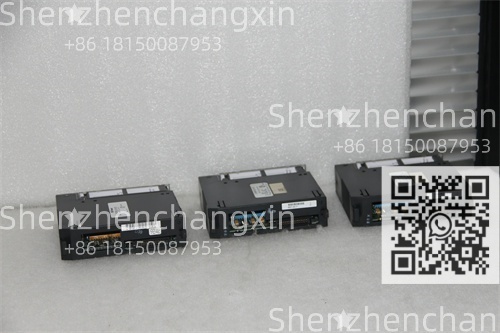

GE IC693MDL241? 是通用電氣(GE Fanuc)Series 90-30 可編程邏輯控制器? 系列中的一款16點數字量輸入（DI）模塊。它作為PLC系統的“感官神經”，負責采集外部現場設備的開關狀態(如按鈕、限位開關、接近傳感器等)，并將其轉換為PLC內部能夠處理的邏輯電平信號。該模塊設計用于連接24V DC? 傳感器，采用“匯點/源型”通用輸入設計，具有高密度、高可靠性和工業級耐用性，是自動化控制系統中最常用的基礎I/O模塊之一。

通道數量：16點隔離數字量輸入

輸入類型：24V DC 匯點/源型(Sinking/Sourcing)

響應時間：高速，通常<1ms

隔離：現場側與邏輯側光電隔離

工作溫度：0-60°C

連接：可拆卸端子排

GE IC693MDL241 詳細說明

GE IC693MDL241 技術規格

制造商：? 通用電氣(GE)，原GE Fanuc自動化產品。

系列歸屬：? Series 90-30 PLC? 系統I/O模塊。

模塊類型：? 直流數字量輸入模塊。

輸入點數：? 16點，分為兩組(通常為8點一組)，每組有獨立的公共端。

輸入電壓等級：? 24 VDC(標稱值)。

輸入信號類型：? 匯點/源型通用輸入。這意味著它既可以接收來自“源型”傳感器的信號(傳感器提供正電壓，模塊內部連接到負公共端)，也可以接收來自“匯型”傳感器的信號(傳感器連接到負電壓，模塊內部連接到正公共端)。具體接線方式取決于公共端的連接。

輸入電壓范圍：

邏輯“1”（ON）狀態：? 通常為 +15 至 +30 VDC。

邏輯“0”（OFF）狀態：? 通常為 0 至 +5 VDC。

輸入電流：? 每點輸入在額定電壓下的典型電流值，例如 7-10 mA(具體值需查閱手冊)。

響應時間：? 開啟和關閉的響應時間通常很快，在1毫秒左右，適用于快速信號檢測。

隔離：

通道對背板隔離：? 是，通過光電耦合器實現，隔離現場電壓與PLC內部低壓邏輯電路，防止干擾和故障擴散。

通道間隔離：? 通常每組(8點)共享公共端，組內通道不隔離。

狀態指示：? 每個輸入通道都有一個獨立的LED指示燈(通常為綠色)，當該點輸入為有效的高電平(邏輯“1”)時，對應的LED點亮，提供直觀的狀態顯示。

電源需求：

背板電源（5VDC）：? 從90-30機架背板獲取，用于模塊內部邏輯電路。

現場電源（24VDC）：? 外部24VDC電源為用戶現場設備(如傳感器)供電，其回路通過模塊輸入點構成。

連接方式：? 通過模塊前部的可拆卸螺釘端子排連接現場信號線，便于安裝和維護。

工作溫度：? 0°C 至 60°C。

安裝：? 插拔式模塊，安裝于90-30系列PLC的I/O機架槽位上。

GE IC693MDL241 產品概述

在自動化生產線或設備中，控制器需要感知外部世界的“是”或“否”。GE IC693MDL241? 正是為這一任務而生的關鍵接口模塊。它將來自現場的各種開關量信號，安全、可靠、快速地傳遞給PLC的中央處理器。

例如，在一個傳送帶控制系統中，IC693MDL241? 的16個輸入點可以分別連接：啟動按鈕、停止按鈕、急停按鈕、多個位置上的到位檢測傳感器(如光電開關、接近開關)、物料檢測傳感器、安全門開關等。當操作員按下啟動按鈕，對應的輸入點檢測到24V DC信號，模塊內部的光耦導通，將該狀態轉換為邏輯“1”，并通過背板總線實時報告給CPU。CPU根據程序邏輯，判斷條件滿足后，驅動輸出模塊啟動電機。

它的24V DC匯點/源型通用輸入設計提供了極大的接線靈活性，可以適應市場上絕大多數工業傳感器(NPN型或PNP型)的接線方式。16點的高密度設計在有限的機架空間內提供了更多的輸入能力，降低了單點成本。每個通道獨立的LED狀態指示燈是現場調試和維護人員的得力助手，一眼就能看出哪個傳感器被觸發，哪個線路有問題。

IC693MDL241? 以其堅固的設計和穩定的性能，成為GE 90-30系統中實現離散量信號采集的經典和可靠選擇。

主要特點和優勢

GE IC693MDL241? 的核心價值在于其高密度、高可靠性和靈活的接線方式，為離散控制應用提供了經濟高效的解決方案。

高密度與經濟性：在一個標準單槽模塊中集成16個輸入點，最大限度地利用了PLC機架的空間。相比于使用多個8點或4點的模塊，IC693MDL241? 在滿足相同I/O點數需求時，可以節省槽位、降低硬件總成本、簡化布線，這對于需要大量數字量輸入的應用(如大型裝配線、多站設備)尤為重要。

匯點/源型通用輸入的靈活性：該設計使其能夠無縫連接NPN（匯型）和PNP（源型）? 輸出的傳感器，而無需更改模塊硬件或使用額外的轉換設備。這使得系統設計、設備選型和現場維護更加簡單，減少了備件種類和接線錯誤的風險。只需通過改變外部公共端(COM)的接線極性，即可適應不同的傳感器類型。

可靠的信號隔離與診斷便利：光電隔離技術將現場的24V電路與PLC內部脆弱的5V邏輯電路完全電氣隔離。這有效防止了現場側的電壓波動、噪聲干擾甚至短路故障損壞PLC的CPU和背板，極大地提高了系統的抗干擾能力和整體可靠性。每個通道獨立的LED指示燈提供了最直接的診斷工具，無需連接編程器，維護人員就能快速定位是PLC問題還是現場傳感器/線路問題，顯著縮短了故障排查時間。

應用領域

GE IC693MDL241? 適用于任何需要采集大量開關量信號的工業自動化場景。

工廠自動化與機器控制：用于包裝機械、注塑機、沖壓機、裝配機器人、傳送帶系統。采集各種按鈕、選擇開關、限位開關、光電傳感器、接近開關、安全光幕的狀態信號。

過程控制輔助：在化工、水處理、食品飲料等行業，用于監測泵/閥的運行狀態反饋、液位開關、流量開關、壓力開關、溫度開關等設備的報警或狀態信號。

樓宇自動化：用于監測門禁狀態、火災報警信號、防盜傳感器、溫濕度開關等。

物料處理：在倉庫、分揀中心，用于檢測貨物位置、托盤到位、堆垛機狀態等。

選型指南與采購建議

在選型或采購 GE IC693MDL241? 時，需進行以下關鍵核對：

系統兼容性確認：確認您的PLC系統是 GE Series 90-30? 系列。檢查CPU、機架和電源型號是否兼容。該模塊是90-30系列的通用數字量輸入模塊。

需求分析與參數匹配：

點數與電壓：? 確認需要16點24V DC輸入。如果點數不足或多出，需考慮其他點數的模塊(如IC693MDL240為8點，IC693MDL245為32點)。

傳感器類型：? 確認現場傳感器輸出類型是NPN（匯型）? 還是PNP（源型），并據此規劃公共端(COM)的接線方式。IC693MDL241? 對兩者都支持。

電源容量：? 計算所有輸入點同時導通時消耗的總電流，確保外部24V DC電源容量足夠，并考慮線路壓降。

采購與替換關鍵點：

型號確認：? 提供準確型號 IC693MDL241.

記錄配置：? 如果是替換故障模塊，務必在拆卸前拍照記錄端子排的詳細接線，并標記每根線對應的點位。同時，在PLC編程軟件中確認該模塊的硬件組態和地址分配。

檢查備件：? 收到新模塊后，核對型號，檢查外觀和端子排
