產品簡要說明

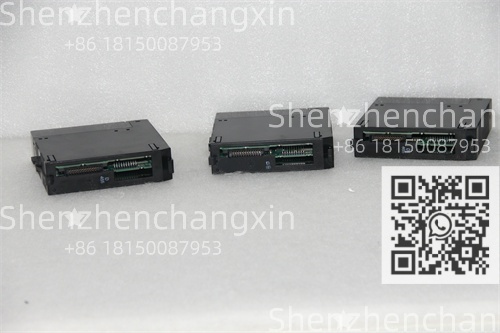

GE IC693MDL753? 是通用電氣(GE Fanuc)Series 90-30 可編程邏輯控制器? 系統的一款數字量輸出模塊。該模塊提供16個獨立的隔離輸出通道，設計用于直接驅動交流負載，如交流接觸器、電機啟動器、電磁閥、指示燈和中小型交流電機。每個輸出通道通過一個機電繼電器觸點控制，允許混合使用不同電壓等級的交流負載，為工業控制中的執行器驅動提供了靈活可靠的解決方案。

輸出類型：16點，繼電器觸點輸出(形式A，常開)

負載電壓：120 VAC 或 240 VAC

負載電流：每點2A(電阻性負載)，每模塊總電流有限制

隔離：通道間及通道對背板隔離

響應時間：接通/斷開約10ms

工作溫度：0-60°C

GE IC693MDL753 詳細說明

GE IC693MDL753 技術規格

制造商：? 通用電氣(GE)，原GE Fanuc自動化。

產品系列：? Series 90-30 PLC。

模塊類型：? 數字量輸出模塊。

輸出點數：? 16點獨立輸出。

輸出類型：? 繼電器觸點輸出（干接點）。每個通道是一組獨立的、物理隔離的常開(NO)觸點。

負載電壓范圍：

5 至 264 VAC? (50/60 Hz)。常用額定電壓為 120 VAC? 或 240 VAC。

也可用于直流負載(通常建議用于較低電壓和電流的直流場合，具體需參考手冊)。

負載電流能力：

每點最大電流：2A @ 30°C(電阻性負載，具體值需查閱手冊，通常隨溫度升高需降額)。

每點浪涌電流：? 繼電器觸點可承受一定的接通浪涌(如白熾燈、電機啟動電流)。

每模塊總電流：? 通常有整體限制(例如所有通道同時導通時的總電流)，需計算后確保電源和模塊不過載。

電氣壽命：? 在額定負載下，典型值為數十萬次操作。實際壽命與負載類型(電阻性、電感性)、通斷頻率和電弧能量密切相關。

響應時間：

接通時間（從CPU命令到觸點閉合）：? 約10ms。

斷開時間：? 約10ms。

隔離：

通道間隔離：? 是，每個繼電器觸點在電氣上相互獨立。

通道對邏輯電路/背板隔離：? 通過光電耦合器實現，隔離現場高壓與PLC內部低壓電路。

狀態指示：? 每個輸出通道有一個綠色LED指示燈。當CPU邏輯使該點輸出為“ON”時，對應LED點亮(表示驅動信號有效，不代表觸點實際狀態，觸點可能因故障未能接通)。

內部保護：? 模塊邏輯側通常內置熔斷器或電子保護，防止背板電源短路。輸出觸點側無內置保護，需在外部負載回路中安裝熔斷器或斷路器。

電源需求：

邏輯電源：? 從背板獲取+5V DC，為內部光電耦合器和邏輯電路供電。

負載電源：? 由用戶外部提供，連接至模塊的輸出端子?？梢允菃蜗嗷蚨嘞嘟涣麟娫?。

連接方式：? 通過可拆卸的螺釘端子排連接現場負載線纜。端子排通常分組，方便接線。

工作溫度：? 0°C 至 60°C。

GE IC693MDL753 產品概述

在自動化控制系統中，PLC的“大腦”(CPU)做出決策后，需要強有力的“手臂”來執行動作。GE IC693MDL753? 就是這樣一位“執行者”。它接收來自CPU的數字“1”(ON)或“0”(OFF)指令，并通過其內部的16個繼電器觸點，直接控制現場的大功率交流設備。

例如，在一條包裝線上，IC693MDL753? 的各個輸出點可以分別控制：傳送帶電機的交流接觸器(啟動/停止)、貼標機的電磁閥(動作/復位)、料倉門的電動推桿(開/關)，以及報警燈和蜂鳴器。當CPU根據傳感器信號判斷需要執行某個動作時，它會將對應輸出點的內部線圈“置位”，IC693MDL753? 收到這個信號后，驅動對應通道的光電耦合器，進而激勵內部的微型繼電器線圈，使其觸點閉合，從而讓外部交流電源回路接通，設備得電運行。

其繼電器輸出類型的優勢在于負載適應性強。用戶可以使用同一個模塊，混合驅動不同電壓等級的交流負載(如120VAC的指示燈和240VAC的電機接觸器)，只需為每組負載提供相應的電源即可。同時，繼電器觸點本質上是一個機械開關，能夠承受一定的瞬時過載(浪涌電流)，非常適合驅動電機、電磁閥等感性負載。然而，繼電器的壽命有限，且開關速度相對較慢，這是其與晶體管輸出模塊相比的主要權衡點。

主要特點和優勢

GE IC693MDL753? 的核心價值在于其高密度、強驅動能力、電氣隔離和靈活的負載適應性，特別適合驅動多種交流執行機構。

高密度與靈活的負載兼容性：在一個標準模塊寬度內提供16個獨立的輸出點，節省了機架空間和成本。最大的特點是其繼電器輸出觸點。這允許每個通道獨立控制不同電壓等級（最高可達264VAC）和不同類型的交流負載，無需為不同電壓的負載配置不同的輸出模塊，極大地簡化了設計和物料管理，提供了出色的現場接線靈活性。

強驅動與可靠的電氣隔離：每點2A的驅動能力使其能夠直接驅動大多數的交流接觸器線圈、中小型電磁閥和電機，無需中間繼電器放大，簡化了控制柜設計，提高了可靠性。光電隔離確保了現場側的高壓交流電路與PLC內部脆弱的低壓數字電路完全電氣隔離，有效防止了現場側的電壓尖峰、浪涌和干擾串入PLC系統，保護了核心控制器。

直觀診斷與易于使用：每個通道獨立的綠色LED狀態指示燈提供了即時的視覺反饋，便于調試和故障排查。當某個輸出點被CPU激活時，其對應的LED燈亮，幫助技術人員快速定位正在動作的輸出。采用可拆卸的螺釘端子排，接線方便，維護時也易于更換。作為成熟的90-30系列標準組件，其安裝、配置和替換都遵循統一的規范。

應用領域

GE IC693MDL753? 適用于需要驅動多個交流動力負載的各種工業自動化場合。

工廠自動化與機械設備：控制電機啟停(通過接觸器)、氣動/液壓電磁閥、加熱器、照明燈、報警裝置。是包裝機、裝配機、注塑機、傳送帶等設備中驅動執行機構的理想選擇。

過程控制與樓宇自動化：用于控制水泵、風機的啟停，電動閥門的開關，以及照明回路的控制。

基礎設施：用于水泵站控制、通風系統、物料搬運系統中的電機和驅動器控制。

選型指南與采購建議

選型或采購 GE IC693MDL753? 時，需重點評估負載特性和系統兼容性。

負載評估與計算：

負載類型與電流：列出所有需要控制的負載(如接觸器線圈、電磁閥、電機)，并查閱其額定工作電流（A）和啟動浪涌電流。確保每個負載的穩態電流小于模塊單點額定電流(2A)。

電源與分組：確定負載的工作電壓(如120VAC, 240VAC)。為不同電壓的負載規劃獨立的供電回路，并連接到模塊相應的端子上。計算同時動作的所有負載的總電流，確保外部電源容量足夠，且不超過模塊允許的總負載電流。

感性負載保護：對于電磁閥、接觸器線圈等感性負載，必須在負載兩端并聯RC吸收回路（滅弧器）或壓敏電阻，以抑制觸點斷開時產生的感應電壓尖峰，延長繼電器壽命。

系統兼容性確認：

確認您的PLC系統是 GE Series 90-30? 系列。檢查CPU型號、機架型號和電源模塊是否兼容。

確認機架上有可用的插槽。檢查PLC電源模塊的容量是否能滿足IC693MDL753? 及其所帶負載的總功耗(模塊自身邏輯功耗+所有繼電器線圈功耗)。

采購與安裝要點：

型號確認：提供完整型號 IC693MDL753.

備件更換：如需更換故障模塊，務必在斷電后標記或拍照記錄所有接線。新模塊安裝后，需檢查其配置(通常無DIP開關，為默認狀態)，并在編程軟件中確認硬件組態無誤。

安全第一：處理交流高壓接線時，必須遵守電氣安全規程，斷電操作，并使用合適的個人防護裝備。
