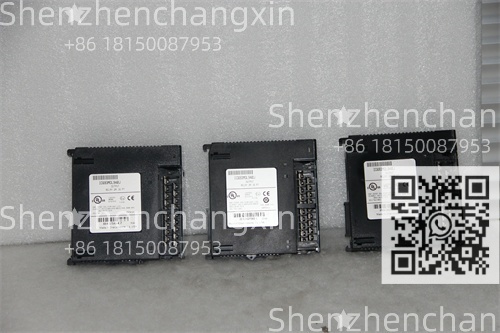

IC693MDL940 技術規格

型號：IC693MDL940

制造商：GE Fanuc Automation(現技術歸屬Emerson)

產品類型：高速計數器輸入模塊(High-Speed Counter Input Module)

適用PLC系統：GE Fanuc Series 90-30(兼容CPU360、CPU374等高性能CPU)

輸入通道數：4路，完全獨立

輸入信號類型：

24 V DC(兼容漏型/NPN 和 源型/PNP 傳感器)

最小高電平：15 V DC;最大低電平：5 V DC

最高輸入頻率：

單相計數(Up/Down 或 Pulse+Direction)：500 kHz

正交AB計數(Quadrature A/B)：250 kHz(即1 MHz邊沿速率)

計數模式支持：

單相加/減計數(Up/Down)

脈沖+方向(Pulse + Direction)

正交AB(A/B Quadrature，帶Z索引)

CW/CCW(順時針/逆時針)

計數器位寬：32位(支持±2.147.483.647)

電氣隔離：500 V RMS(通道對背板)

輸入濾波：可軟件配置(0.1 μs – 10 ms)，抑制抖動

LED指示：每通道綠色(信號活動)

安裝方式：插入Series 90-30 I/O機架任意槽位(需CPU支持HSC功能)

工作溫度：0°C 至 +60°C

防護等級：IP20(需安裝于控制柜內)

認證：CE, UL, cUL

IC693MDL940 產品概述

GE IC693MDL940?是GE Fanuc?Series 90-30 PLC系統中的專業高速計數器輸入模塊，專為需要精確捕捉高速脈沖信號的工業自動化場景而設計。它能將來自旋轉編碼器、線性標尺、渦輪流量計、高速光電開關等設備的脈沖信號，以微秒級響應轉換為PLC可處理的計數值或位置信息。

在高速貼標機上，IC693MDL940?實時跟蹤主軸編碼器位置，確保標簽貼附誤差<0.1mm;在金屬卷材生產線上，它通過測長輪編碼器精確計算已軋制長度，實現自動定尺剪切;在灌裝設備中，它監控灌裝頭旋轉圈數，控制每瓶灌裝量一致性。憑借其500kHz超高頻響應、多模式兼容、32位寬計數器，該模塊成為90-30系統實現運動同步、精密計量、速度閉環的關鍵硬件。

主要特點和優勢

??超高速響應

500 kHz單相信號捕獲能力，遠超普通DI模塊(通常<10 kHz)，滿足伺服級應用需求。

??多編碼器模式支持

無需更換硬件，通過軟件即可切換ABZ正交、脈沖+方向等模式，適配各類編碼器。

??32位寬計數器

支持超大數值范圍，避免頻繁復位，適用于長距離測量或高轉速累計。

??靈活濾波設置

可針對不同傳感器調整輸入濾波時間，既防抖動又不失真。

??強抗干擾設計

500V通道隔離 + 工業級TVS保護，可在變頻器、伺服驅動器旁穩定運行。

(英文 part)

The?GE IC693MDL940?high-speed counter module brings precision motion and measurement capabilities to GE Fanuc Series 90-30 PLC systems. With four independent channels supporting up to 500 kHz input frequency, quadrature (A/B/Z), pulse+direction, and CW/CCW modes, it accurately captures position, speed, and length data from encoders, flow meters, and high-speed sensors. Its 32-bit counters, configurable filtering, and robust isolation make it ideal for packaging, printing, material handling, and process control applications where timing is everything.

典型應用場景

包裝機械：主軸同步、飛剪定位、貼標位置控制

印刷設備：色標跟蹤、套準控制、紙張長度測量

物流分揀：輸送帶編碼器計長、包裹定位

流體計量：渦輪流量計脈沖累計(油、水、氣)

機床與產線：伺服電機轉速反饋、滾筒線速度監控

選型與配置建議

??確認CPU兼容性：必須使用?CPU360、CPU374?等支持高速計數器的90-30 CPU(CPU331不支持)

??接線注意：

使用屏蔽雙絞線(如Belden 3105A)連接編碼器

屏蔽層單端接地于PLC側

24V電源建議與PLC共地，避免電位差

??軟件配置：

在?Proficy Machine Edition?中使用?HSC（High-Speed Counter）指令塊

可讀取當前計數值、清零、啟用/禁用計數、設置預置值觸發中斷
