產品簡要說明

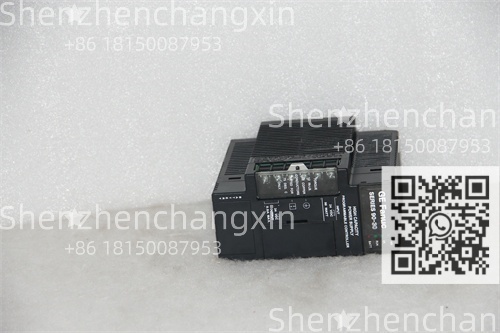

GE IC693PWR331C? 是通用電氣(GE Fanuc)Series 90-30 可編程邏輯控制器? 系統中的一款電源模塊。它為整個90-30 PLC機架(或稱底板)及其上安裝的所有模塊(包括CPU、I/O模塊、通信模塊等)提供穩定、隔離的工作電源。該模塊將外部輸入的24V直流（DC）? 電源轉換為機架所需的+5V DC邏輯電源，是PLC系統穩定運行的“心臟”。其額定輸出功率為45瓦，設計緊湊，可安裝在90-30機架的最左側槽位，為中小規模的控制系統提供可靠的電力保障。

輸入電壓：24 VDC (19.2-30 VDC)

輸出電壓：+5.1 VDC

輸出功率：45瓦

輸出電流：最大9.0A (在+5.1VDC時)

工作溫度：0-60°C

保護：過流、過壓、短路保護

GE IC693PWR331C 詳細說明

GE IC693PWR331C 技術規格

制造商：? 通用電氣(GE)，原GE Fanuc自動化。

產品系列：? Series 90-30 PLC。

模塊類型：? 機架電源模塊。

輸入特性：

輸入電壓：? 24 VDC? (額定值)。

輸入電壓范圍：? 19.2 至 30 VDC。允許一定的波動，適應工業現場不穩定的直流電源。

輸入電流：? 在額定24V輸入、滿載輸出時，典型值約為 2.5A。

輸出特性：

輸出電壓：? +5.1 VDC? ±5%。這是PLC機架背板的主邏輯電源。

輸出功率/電流：? 額定45瓦，在+5.1VDC下最大可提供 9.0A? 的連續電流。

效率：? 典型值 > 80%，高效率意味著更少的發熱和更高的能源利用率。

保護功能：

過流保護：? 當輸出電流超過允許范圍時自動限流或關閉輸出，防止模塊和負載損壞。

過壓保護：? 防止輸出電壓異常升高損壞機架上昂貴的CPU和I/O模塊。

短路保護：? 輸出端發生短路時，模塊自動關閉輸出以保護自身。

反極性保護：? 防止輸入電源正負極接反對模塊造成損壞。

狀態指示：? 模塊前端有LED指示燈：

PWR (綠色)：? 當輸入電源正常且模塊工作正常時點亮。

FAULT (紅色)：? 當模塊檢測到過載、過熱或內部故障時點亮。

連接方式：

輸入：? 通過可拆卸的螺釘端子排連接外部24V DC電源線。

輸出：? 通過插入機架最左側專用槽位，與機架背板直接連接，為所有插槽供電。

絕緣與隔離：? 輸入與輸出之間電氣隔離，符合安全標準，提高系統抗干擾能力。

工作溫度：? 0°C 至 60°C。注意：高溫會降低輸出功率，可能需要降額使用。

安裝：? 專為安裝在90-30系列5槽或10槽機架的最左側(標有“POWER”的槽位)而設計。

GE IC693PWR331C 產品概述

如果說CPU是PLC系統的大腦，那么GE IC693PWR331C? 就是為這個大腦和所有“感官器官”(I/O模塊)輸送血液的“心臟”。它的唯一職責，就是將來自外部開關電源或直流電源柜的24V直流電，高效、穩定、安全地轉換為PLC機架內部所需的+5V邏輯電平。

在一個典型的90-30控制柜中，外部大功率的交流電源(如120VAC或240VAC)首先通過一個開關電源轉換成24V DC。這個24V DC電源一路為現場的傳感器、繼電器線圈供電，另一路就接入IC693PWR331C? 的輸入端。該模塊內部采用開關電源技術，進行DC/DC轉換，產生純凈、穩定的+5.1V電壓，并通過機架背板上的金手指觸點，分配給CPU、IC693MDL241輸入模塊、IC693ALG221輸出模塊等所有模塊。

其45瓦的輸出功率是一個關鍵指標。用戶必須確保所連接的所有模塊(特別是高密度的模擬量模塊、高速計數模塊等)的總功耗不超過這個值，否則可能導致系統不穩定、意外復位甚至電源模塊過載保護。IC693PWR331C? 內置的過壓、過流和短路保護功能至關重要，它能在發生故障時首先犧牲自己，切斷輸出，從而保護機架上價值更高的CPU和I/O模塊免受損壞。后輟“C”通常代表特定的硬件版本或生產批次。該模塊是構建一個可靠、緊湊的90-30 PLC系統的基石。

主要特點和優勢

GE IC693PWR331C? 的核心價值在于其穩定可靠的供電能力、全面的保護功能以及緊湊的集成化設計，是保障90-30系統穩定運行的基礎。

高效穩定的電源轉換：采用高效的開關電源設計，在寬范圍的輸入電壓(19.2-30VDC)下，都能輸出穩定、低噪聲的+5.1VDC邏輯電源。這確保了CPU和各個I/O模塊能在最佳的電壓下工作，避免因電源波動導致的邏輯錯誤、數據丟失或通信中斷，為整個控制系統提供了堅實的“地基”。

全面的內置保護機制：模塊集成的過流、過壓、短路和反極性保護功能，構成了系統的第一道安全防線。當發生外部接線短路、模塊內部故障或輸入電源接反時，這些保護功能能迅速動作，防止故障擴大化，保護機架上昂貴的電子元件。狀態指示燈(PWR/FAULT)提供了直觀的診斷，綠色常亮表示健康，紅色點亮則立即警示維護人員檢查電源或負載。

簡化系統設計與節省空間：作為一個專門為90-30機架設計的集成式底板電源，它省去了為每個模塊單獨配置電源的麻煩，簡化了電柜布局和接線。直接安裝在機架上的設計，節省了控制柜內的獨立安裝空間，使系統更加緊湊。與90-30系統的無縫兼容性保證了安裝和使用的便捷性。

應用領域

GE IC693PWR331C? 應用于所有使用GE 90-30系列PLC，且系統總功耗在45瓦以內的自動化項目。

機器控制：為包裝機、注塑機、專用機床、裝配線等單機設備中的90-30 PLC系統供電。適用于中等I/O點數的控制柜。

過程控制站：在小型水處理單元、化工配料系統、環境監控站中，為負責本地邏輯控制和數據采集的90-30 PLC提供電源。

分布式I/O站：在基于Genius總線或以太網/IP的分布式控制系統中，作為遠程I/O機架的本地電源。

系統改造與升級：在對使用90-30系列PLC的舊設備進行維護、改造或備件更換時，作為電源模塊的替換件。

選型指南與采購建議

選型或采購 GE IC693PWR331C? 時，核心是進行準確的功率核算，以確保其能滿足整個機架的電力需求。

負載功率核算（至關重要?。?/p>

列出所有模塊：統計將安裝在同一機架上的所有模塊型號，包括CPU、所有I/O模塊、通信模塊等。

查詢模塊功耗：查找每個模塊的技術手冊，找到其從背板消耗的+5VDC最大電流（或功率）? 值。通常以“背板電流”或“+5V消耗”列出。

計算總需求：將所有模塊的+5VDC電流值相加，得到總電流需求(單位：安培A)。

功率驗證：總電流需求(A) × 5.1V ≈ 總功率需求(W)。確?？偣β市枨?< 45W，并建議留有20%-30%的功率裕量，以確保電源長期穩定工作且不過熱。

如果總功耗超過45W，則需要選擇功率更大的電源模塊(如更高功率型號)，或考慮將系統分拆到多個由獨立電源供電的機架上。

輸入電源確認：

確保為IC693PWR331C? 供電的外部24V DC開關電源容量足夠。計算：電源模塊輸入電流(~2.5A @ 滿載)+ 其他由同一24V電源供電的現場設備(如傳感器)電流 < 外部24V電源的額定輸出電流。

兼容性確認：

確認您的機架型號(如IC693CHSxxx 5槽或10槽機架)與IC693PWR331C? 兼容。它應安裝在機架最左側的電源專用槽位。

檢查CPU和其他模塊是否均為90-30系列，并能在+5.1V電壓下正常工作。

采購與更換要點：

型號確認：提供準確型號 IC693PWR331C。后綴“C”可能代表特定版本，更換時最好保持一致。

完整更換記錄：更換故障電源模塊時，務必在斷電后清晰記錄或拍攝輸入端子的接線(正極“+24V”和負極“RET”或“0V”)。接反會導致反極性保護動作。

原因排查：在更換前，盡可能排查導致原電源模塊故障的根本原因(如機架短路、嚴重過載、輸入電壓過高)，避免新模塊再次損壞。
