產品簡要說明

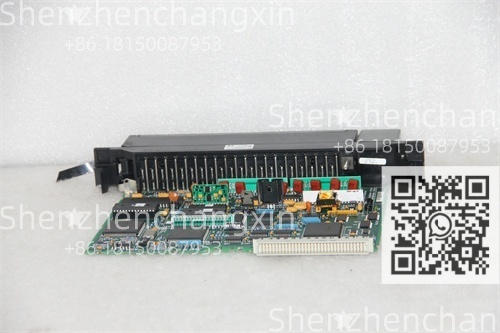

GE IC697ALG230? 是通用電氣(GE)為 Series 90-70 可編程邏輯控制器? 系統設計的一款高性能、16通道模擬量輸入模塊。該模塊是GE 90-70高端PLC平臺的關鍵信號采集組件，專為高精度、多通道的模擬信號測量而設計。它支持多種輸入信號類型，包括熱電偶（T/C）、熱電阻（RTD）、毫伏（mV）和電壓（V）信號，具有13位分辨率和出色的精度。模塊內置冷端補償功能，并可通過軟件靈活配置每個通道的輸入類型和量程，適用于石油化工、電力、冶金等對測量要求苛刻的復雜過程控制場合。

輸入通道：16個單端或8個差分輸入

信號類型：熱電偶(J，K，T，E，R，S，B型等)、RTD(Pt100.Ni120等)、mV、電壓

分辨率：13位(1/8192)

精度：高精度，典型值在±0.1%量程左右

冷端補償：內置

隔離：通道對背板隔離

工作溫度：0-60°C

GE IC697ALG230 詳細說明

GE IC697ALG230 技術規格

制造商：? 通用電氣(GE)，原GE Fanuc自動化。

產品系列：? Series 90-70 PLC，屬于GE的高端、高性能PLC平臺。

模塊類型：? 模擬量輸入模塊。

輸入通道：? 16個單端通道，或通過軟件配置為8個差分輸入通道。這為高噪聲環境下的信號采集提供了靈活性。

支持的輸入信號類型：

熱電偶：? 支持J， K， T， E， R， S， B， N， C等多種國際標準類型。

熱電阻：? 支持2線、3線、4線制Pt100. Ni120等。

電壓/毫伏：? 支持多種量程，如±50mV， ±100mV， ±1V， ±5V， ±10V， 1-5V， 0-5V， 0-10V等。

分辨率：? 13位(包括符號位)，提供8192個計數的測量精度。

轉換速率：? 所有通道的掃描時間取決于所選濾波和積分周期，通常在幾十到一百多毫秒量級。

精度：? 高精度，典型值在滿量程的±0.1%? 左右(在25°C時，具體精度因信號類型和量程而異)。內置高精度基準源和冷端補償電路。

輸入阻抗：? 非常高，通常大于1MΩ，以最小化信號負載效應。

共模抑制比：? 非常高，有效抑制共模噪聲。

冷端補償：? 模塊內置冷端補償電路，用于對熱電偶信號進行精確的參考端溫度補償，這是熱電偶測量的關鍵。

斷線檢測：? 對于熱電偶和RTD輸入，模塊支持?jǐn)嗑€檢測功能，能識別傳感器回路開路故障。

濾波：? 可編程的數字濾波，以抑制噪聲。

隔離：? 現場輸入信號與PLC背板邏輯電路之間通過光電耦合器實現電氣隔離，提高抗干擾能力和系統安全性。

配置：? 通過90-70系列專用的手持式編程器或運行在PC上的配置軟件(如LM90或Proficy Machine Edition for 90-70)進行配置?？瑟毩⑴渲妹總€通道的信號類型、量程、濾波時間、報警限值等。

電源需求：? 從90-70 PLC機架背板獲取工作電源。

工作溫度：? 0°C 至 60°C。

狀態指示：? 模塊上通常有電源(PWR)、運行(RUN)和故障(FAULT)等LED狀態指示燈。

GE IC697ALG230 產品概述

在大型、復雜的工業過程控制系統中，如發電廠、煉油廠或化工廠，對溫度、壓力、流量等過程變量的高精度、高可靠性采集至關重要。GE IC697ALG230? 正是為此類高端應用而生的專業測量“感官”模塊，是GE 90-70系列PLC的核心模擬量前端。

與適用于中小型系統的90-30系列不同，90-70系列定位更高端，而IC697ALG230? 也體現了這一特點。它能夠直接連接工業現場最常見的溫度傳感器——熱電偶和熱電阻，無需額外的變送器，直接將微弱的溫度感應信號(毫伏級或電阻變化)轉換為高精度的數字量，供PLC的CPU處理。其內置的冷端補償功能解決了熱電偶測量中的一個核心難題，確保了溫度測量的準確性。高達16通道的單端輸入能力使其在多點溫度監測應用中極具成本效益，而可配置為8通道差分輸入的能力，則使其能夠在強電磁干擾環境下穩定地測量微小信號。

例如，在一個反應釜溫度控制系統中，多個IC697ALG230? 模塊可以采集來自反應釜各測溫點、夾套溫度、進/出口物料溫度的熱電偶信號，同時采集壓力變送器傳來的4-20mA(需經250歐姆電阻轉換為1-5V電壓)信號。模塊對這些信號進行高精度數字化和濾波處理后，通過高速的90-70 VME背板總線實時傳送給CPU，用于實現復雜的閉環控制和連鎖保護。

主要特點和優勢

GE IC697ALG230? 的核心價值在于其高通道密度、高精度、強大的傳感器直接接入能力以及作為高端90-70平臺組件的可靠性。

多功能、高密度信號采集：單個模塊支持16通道模擬量輸入，最大限度地節省了昂貴的90-70機架槽位，降低了大規模數據采集系統的單位點成本。其對熱電偶、RTD、mV、V信號的廣泛支持，使其成為一個通用的模擬量采集平臺，用戶無需為不同類型的傳感器配備不同的專用模塊，簡化了備件管理和系統設計。

高精度與專業特性：13位分辨率和±0.1%量程級別的高精度，滿足了大多數嚴苛過程控制應用的測量要求。內置的、自動的冷端補償是熱電偶應用中的關鍵優勢，它比外置補償更精確、更可靠。強大的共模抑制和可編程濾波功能，確保了在惡劣工業電磁環境下信號的穩定性和準確性。斷線檢測功能提供了重要的診斷信息，可及時提醒維護人員傳感器故障。

適用于嚴苛工業環境：作為90-70系列的一部分，IC697ALG230? 繼承了該系列的高可靠性和堅固性設計，適用于對系統可用性要求極高的連續過程工業。其電氣隔離設計保護了PLC核心系統免受現場側干擾和故障的影響。靈活的軟件配置允許工程師為每個通道“量身定做”參數，優化系統性能。

應用領域

GE IC697ALG230? 專為需要大規模、高精度模擬量信號采集，特別是溫度信號采集的高端過程工業和大型設備監控而設計。

石油化工與煉化：用于監測反應器、蒸餾塔、管道、儲罐的多點溫度(通過熱電偶/RTD)、壓力、流量和液位信號。

電力與能源：在火電廠、核電站中，用于采集鍋爐、汽輪機、熱力管網的溫度、壓力、振動等關鍵參數。在變電站中監測設備溫度。

冶金與金屬加工：用于軋鋼生產線、加熱爐、熔煉爐的溫度監控與控制。

制藥與生物工程：在發酵罐、生物反應器、潔凈室中，進行高精度的溫度和壓力監控。

大型HVAC與樓宇自控：用于超高層建筑或大型園區的中央冷熱源系統監控，采集大量溫度、壓力、流量信號。

選型指南與采購建議

選型或采購 GE IC697ALG230? 時，需進行詳細的信號和系統評估。

系統平臺確認：首要且最重要的是確認您的PLC系統是 GE Series 90-70? 系列，而非90-30或VersaMax。90-70系列采用VME總線架構，模塊尺寸和接口與90-30完全不同，二者不兼容。

信號需求詳細分析：

通道數量與類型：確認需要采集的信號總數。確定每個信號是熱電偶、RTD、mV還是電壓。如果噪聲較大或信號源是“浮地”的，可能需要使用差分輸入模式(此時通道數減半)。

傳感器具體型號：對于溫度傳感器，必須精確到熱電偶分度號(如K型)或RTD類型與線制(如Pt100. 3線制)。這決定了模塊的配置參數。

精度與響應要求：評估控制精度對測量精度的要求。確認模塊的采樣速度和濾波設置能滿足系統的實時性需求。

配置工具準備：IC697ALG230? 的配置依賴于90-70系列專用的硬件配置工具(如手持編程器)或運行在DOS/舊版本W(wǎng)indows下的專用配置軟件。在項目實施前，必須確保擁有可用的配置工具和相應的電纜。

采購與替換關鍵點：

型號確認：提供準確型號 IC697ALG230.

配置備份：如果替換現有模塊，務必在拆除前，通過配置工具讀取并完整備份模塊的所有通道配置參數(信號類型、量程、濾波、報警值等)。這是恢復功能的唯一依據。

備件兼容性：由于是較老的90-70系列，需確認新舊模塊的固件版本或硬件版本是否存在已知的配置兼容性問題。
